Anchor Evaluation



▒ 기능

교량 받침앵커부를 평가하기 위해 받침본체, 앵커배치를 입력하며, 콘크리트파괴 및 프라이아웃파괴의 저항투영면적을 자동 산출합니다.



▒ 호출

메인메뉴에서 [Seismic Perfrom.]탭 > [Baering Evaluation] > [Anchor Evaluation]



▒ 입력

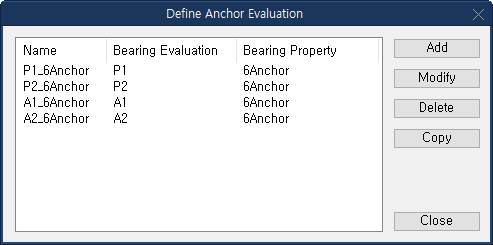

Define Anchor Evaluation 대화상자



   : 앵커부 평가 그룹을 신규로 입력하거나 추가합니다.

   : 이미 입력된 앵커부 평가 그룹의 제원을 수정합니다.

   : 입력된 앵커부 평가 그룹의 제원을 삭제합니다.

   : 입력된 앵커부 평가 그룹의 제원을 복사합니다.

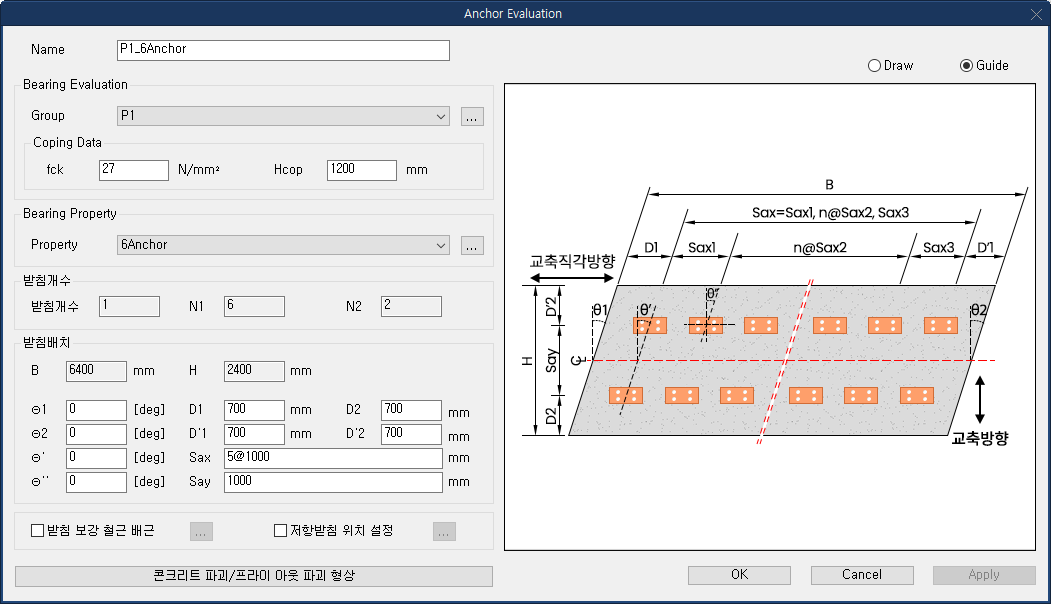

Anchor Evaluation 대화상자

Name

 평가 할 앵커부 그룹의 이름을 입력합니다.


 Baering Evaluation

 - Group : 해당하는 교각의 받침본체 제원을 선택합니다.

 - Coping Data : Evaluation Group에서 정의한 Pier Cap요소의 Material과 Seciton을 기본값으로 합니다. 사용자 판단 하에 값을 변경할 수 있으며, Pier Cap을 정의하지 않거나 Abutment 정의 시 직접을력해야 합니다



Bearing Property

  정의한 앵커배치 정보를 선택합니다.



받침 개수

 받침 총 개수는 Bearing Property에서의 받침개수를 기본으로 합니다.

 - N1 : 교축방향을 기준으로 받침본체의 열 수

 - N2 : 교축방향을 기준으로 받침본체의 행 수


 받침 배치  앵커부 평가를 위한 받침본체 배치에 대한 정보를 Guide삽도를 참고하여 입력하며 Draw 선택 시 실시간 배치를 확인할 수 있습니다. B와 H는 Coping단면의 폭과 높이로 입력한 배치정보에 따라 자동 산정됩니다.

 - D1 : 교축방향 기준으로 우측 열의 받침본체 중심부터의 연단거리
 - D'1 : 교축방향 기준으로 좌측 열의 받침본체 중심부터의 연단거리
 - D2 : 교축직각방향 기준으로 후열의 받침본체 중심부터의 연단거리
 - D'2 : 교축직각방향 기준으로 전열의 받침본체 중심부터의 연단거리
 - Sax : 교축방향 기준으로 열 사이의 받침중심 간격을 입력
 - Say : 교축방향 기준으로 행 사이의 받침중심 간격을 입력
 (받침을 부등간격으로 배치할 경우 500, 3@1000, 500과 같은 형식으로 입력)
 - θ1: 교축방향 기준으로 Coping 우측의 사각
 - θ2 : 교축방향 기준으로 Coping 좌측의 사각
 - θ' : 전열받침과 후열받침이 Coping 중심선과 이루는 각도
 - θ'' : 받침본체 1기가 회전하는 각도

저항받침 위치 설정  입력한 배치 정보에 따라 자동으로 Layer가 구성되며, 각 받침에 대한 저항방향을 정의할 수 있습니다. 저항받침 위치 설정 기능을 사용하지 않을 경우 모든 받침은 양방향 고정단으로 정의됩니다.

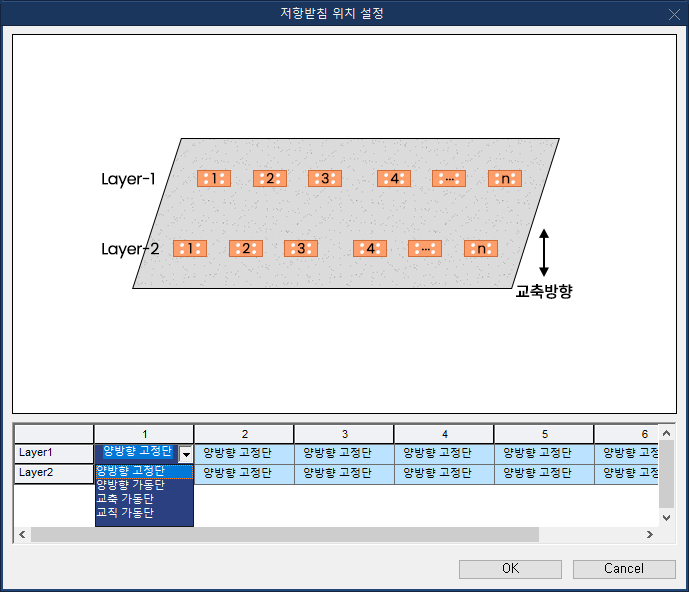

저항받침 위치 설정 대화상자


받침 보강철근 배근  앵커중심으로 설계기준에 준하는 앵커철근이 배근되어 있을 경우 체크하며, 를 클릭하여 배근된 앵커철근 상세를 입력합니다.

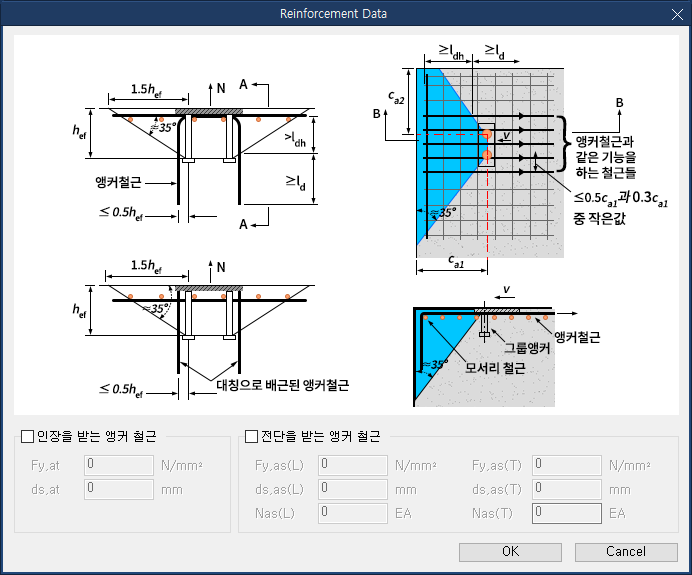

Reinforcement Data 대화상자

  인장을 받는 앵커 철근
 - fy,at : 인장에 저항하는 앵커보강철근의 항복강도
 - ds,at : 인장에 저항하는 앵커보강철근의 직경

  전단을 받는 앵커 철근
 - Fy,as : 전단에 저항하는 앵커보강철근의 항복강도
 - ds,as : 전단에 저항하는 앵커보강철근의 직경
 - Nas : 전단에 저항하는 앵커철근의 개수

 앵커철근의 개수는 검토 앵커를 중심으로 0.5ca1과 0.3ca2 중 작은값 이내에 배근되어 있는 철근을 대상으로 하며, (L)과 (T)는 교축방향과 교축직각방향을 의미합니다.

콘크리트파괴/
프라이아웃 파괴 형상		  받침본체와 앵커배치 등에 따라 산정되는 콘크리트파괴/프라이아웃파괴 저항투영면적을 실시간으로 확인할 수 있으며, 평가 Parameter들을 확인 할 수 있습니다.

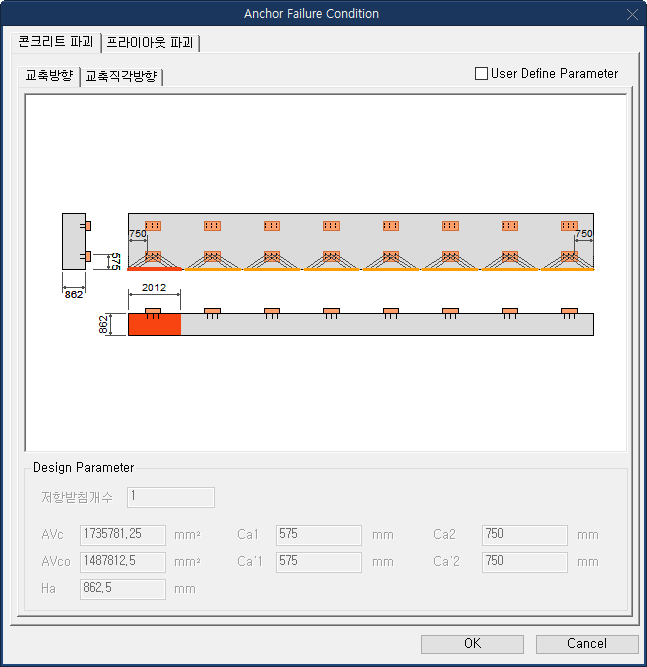

Anchor Failure Condition 대화상자

  Coping형상 및 받침배열이 특수한 경우 User Define Parameter를 이용하여 평가 Parameter를 직접 입력할 수 있으며, 입력값을 최종으로 받침에 대한 내진성능평가를 수행하며 보고서를 출력합니다.
