Reinforcement of Section

종방향(요소의 축방향) 철근과 전단 철근 및 강봉, 비틀림 보강철근에 대한 정보를 입력합니다. 입력된 종방향 철근 정보는 단면의 강성계산과 PSC 설계에 반영되며, 또한 크리프 및 건조수축에 대한 철근의 구속 효과를 고려할 수 있습니다.

여기서 철근 정보를 입력하더라도 Main Control Data의 Consider Reinforcement for Section Stiffness Calculation 옵션을 체크하지 않으면 단면강성계산시 철근이 반영되지 않습니다.

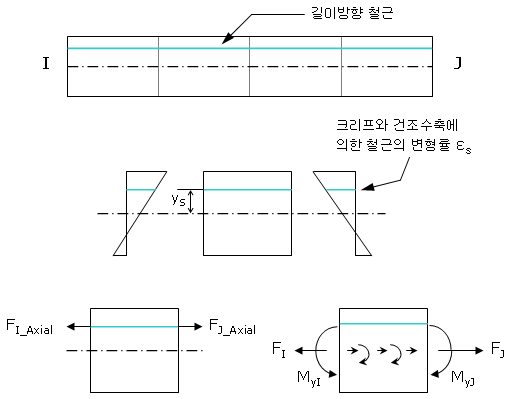

크리프 및 건조수축에 대한 철근의 구속효과 (상세보기)

Main Menu에서 Model > Properties > Reinforcement of Section

Tree Menu의 Menu 탭에서 Geometry > Properties > Reinforcement of Section

PSC

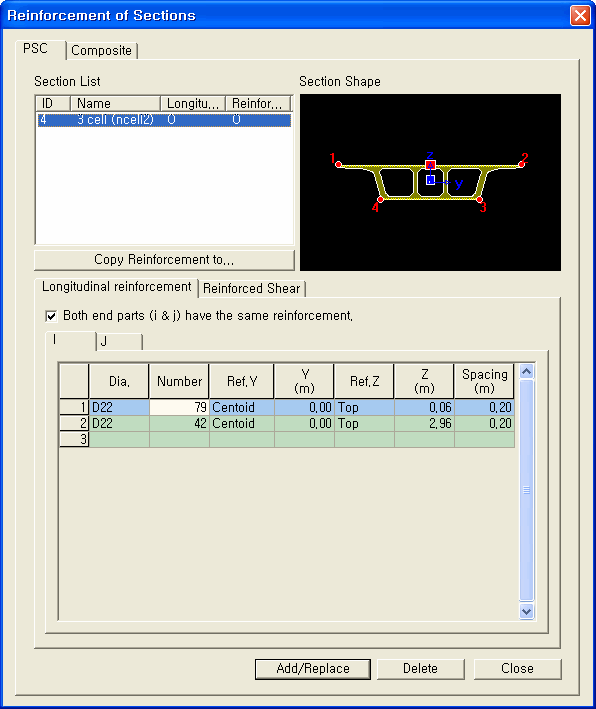

Reinforcement of PSC Section 대화상자(Longitudinal Reinforcement 탭)



Section List

보강철근 정보를 입력할 단면 ID를 선택합니다. PSC Section에만 보강철근 정보를 입력할 수 있으므로 PSC Section 이외의 단면은 List에 출력되지 않습니다

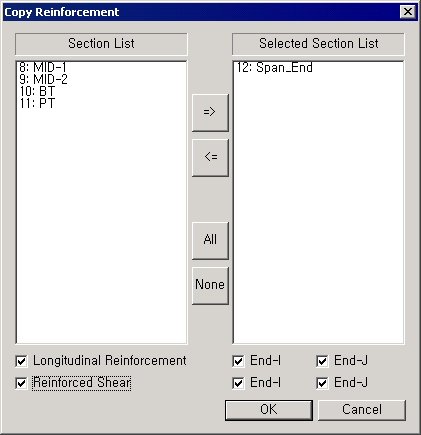

Copy Reinforcement to...

기존 입력된 PSC 단면의 철근정보를 선택적으로 다른 PSC 단면으로 복사합니다.



Section List : Model에 입력된 PSC 단면 중 철근정보가 입력되지 않은 단면의 리스트

Selected Section List : 철근정보를 복사할 PSC 단면의 List

Longitudinal Reinforcement : 선택된 I단 혹은 J단의 전단보강재를 복사합니다.

Reinforced Shear : 선택된 I단 혹은 J단의 전단보강재를 복사합니다.



Longitudinal Reinforcement

종방향(요소의 축방향) 철근 정보를 입력합니다.

Both end part(i, j) have the same information of reinforcement
요소의 i, j 단에 동일하게 철근을 배치하는 경우에 선택합니다. 선택하지 않으면 I, J 탭으로 구분하여 철근을 배치할 수 있습니다. 보요소의 강성 계산시 양단의 철근정보가 상이하면, 1/4, 2/4, 3/4 위치의 종방향 철근량은 직선보간되어 계산됩니다

Dia. : 철근 직경을 선택합니다.

Number : 철근의 개수를 입력합니다.

Ref.Y
단면내 종방향 철근의 횡방향 위치를 입력하기 위한 기준점을 지정합니다. Centroid는 철근의 도심이 단면의 중앙에 오도록 배치하며, Left는 철근을 단면의 좌단에서부터 배치합니다.

Y : Ref.Y(지정한 기준점)에서부터 종방향 철근 도심의 횡방향 이동거리를 입력합니다.

Ref.Z :  단면내 종방향 철근의 연직방향 위치를 지정하기 위한 기준점을 지정합니다. Top (단면의 상단)와 Bottom(단면의 하단) 중에서 선택합니다.

Z : Ref.Z(지정한 기준지점)에서부터 연직방향으로 떨어진 거리를 입력합니다. Ref.Z에서 Top을 선택한 경우 단면상단에서부터 종방향 철근의 위치는 하향이    "+"입니다.
Ref.Z에서 Bottom을 선택한 경우 단면하단에서부터 종방향 철근의 위치는 상향이 "+"입니다.

Spacing : 종방향철근의 횡방향 간격을 입력합니다.

Note
단면 내에 종방향 철근이 배치된 상태를 대화상자에 확인할 수 있다.

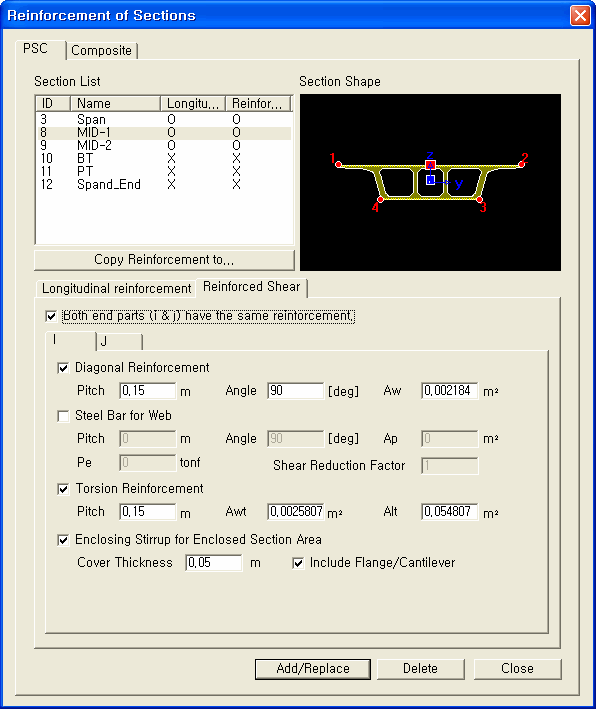

Reinforcement of PSC Section 대화상자(Reinforced Shear 탭)



Reinforced Shear

PSC Section의 복부 전단 보강철근 및 강봉의 정보를 입력합니다.

Both end part(i, j) have the same information of reinforcement
요소의 i, j 단에 동일한 철근을 배치하는 경우에 선택합니다. 선택하지 않으면 I, J 탭으로 구분하여 철근을 배치할 수 있습니다.

Diagonal Reinforcement
경사인장 철근을 설계에 반영할 때 선택하고 관련 데이터를 입력합니다.

Pitch :  경사인장 철근의 간격을 입력합니다.

Angle : 경사인장 철근의 기울기를 입력합니다. 각도의 부호는 다음 그림과 같이 시계방향이 (+) 입니다.

Aw : 복부전체의 경사인장 철근 단면적을 입력합니다.

Steel Bar for Web
전단 강봉에 의한 사인장 응력을 산정할 경우에 선택하고 관련 데이터를 입력합니다.

Pitch :  전단 강봉의 간격을 입력합니다.

Angle : 전단 강봉의 기울기를 입력합니다.

Ap : 복부전체에 대해 전단 강봉의 단위길이당 단면적을 입력합니다.

Pe : 복부전체의 전단 강봉에 도입되는 유효긴장력을 입력합니다.

Shear Reduction Factor : 유효긴장력 감소계수(Pe)를 입력합니다.

Torsion Reinforcement
비틀림 보강 철근을 설계에 반영할 경우에 선택하고 관련 데이터를 입력합니다.

Pitch : 횡방향 비틀림 보강철근의 간격

Awt : 횡방향 비틀림 보강철근의 단면적(외측에 배치된 폐쇄스터럽(Closed Stirrup) 철근 한 가닥의 단면적, 으로 표시)

Alt : 종방향 비틀림 보강철근의 단면적(외측에 배치된 폐쇄스터럽 철근에 접하여 배치된 모든 철근의 단면적, 으로 표시)

Enclosing Stirrup for Enclosed Section Area : 비틀림 강도 계산에 필요한 폐쇄단면 ( 으로 표시)

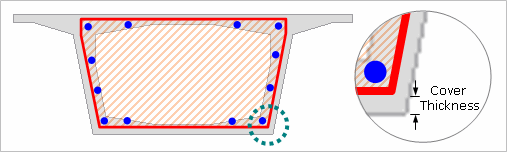

Cover Thickness : 폐쇄 스터럽의 피복두께. 비틀림 강도계산을 위한 폐쇄단면적 계산에 사용됩니다.

Include Flange/Cantilever : I형 단면의 플랜지, 박스형 단면의 Cantilever부분도 폐쇄단면 계산에 포함됩니다.

Note
폐쇄 스터럽 데이터를 입력하지 않는 경우, 박스형 단면의 경우 복부 두께의1/2을 피복두께로 보고, T형단면의 경우는 피복두께를 0으로 가정하여 폐쇄 단면적을 계산합니다.

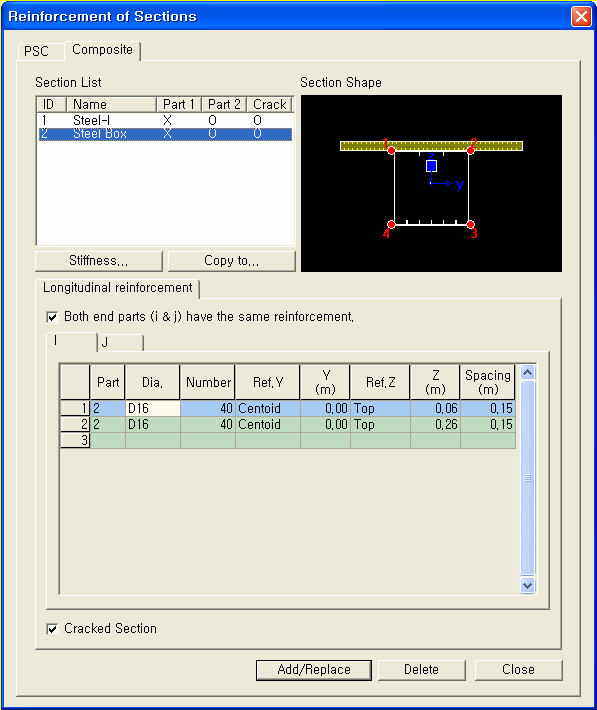

Composite



Section List

보강철근 정보를 입력할 단면 ID를 선택합니다. Composite Section중 에서 Steel – I, Steel Box에 해당하는 2개 형태 단면 List가 표현 됩니다.

버튼을 클릭하면 단면속성 계산시 Part 2 단면과 입력된 철근을 사용하여 단면 속성을 계산한 결과 또는 Cracked section 체크하였으면 Part 2 단면은 무시하고 입력된 철근만을 사용하여 단면 속성을 계산한 결과를 확인 할 수 있습니다.

: 기존 입력된 합성단면의 철근 정보를 다른 합성단면으로 복사합니다.

: Composite Section을 사용하는 합성형 교량에서 인장응력을 받는 바닥판의 콘크리트 단면을 무시하고 바닥판 내의 종방향 철근만을 주거더 단면의 일부로 계산하는 것을 고려 하기 위한 옵션입니다. 철근정보 입력 후 Cracked Section을 체크한 상태에서 [Add/Replace] 버튼을 눌러 철근을 단면에 할당하면, Section List의 ‘Crack’부분에 ‘O’로 표시되고, 이 Section이 정의된 요소에 대해서는 합성 후 단면 속성 계산시 Part 2 단면은 무시하고 입력된 철근만을 사용한 단면 속성을 계산합니다.
