절점을 임의 대칭면(Mirroring Plane)을 기준으로 대칭복제 또는 대칭이동합니다.

메인 메뉴에서 [Node/Element] 탭 > [Nodes] 그룹 > [Mirror]

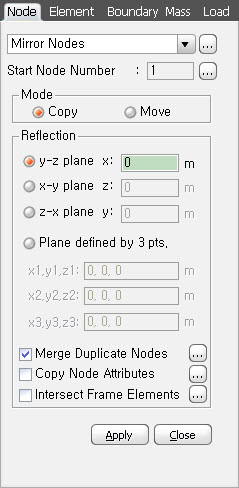

Mirror Nodes 대화상자

Mirror Nodes의 우측 : Node Table 표시

Start Node Number

대칭복제하여 새로 만들 절점번호를 입력하는데 사용됩니다. 이 번호는 현재까지 사용된 절점번호+1로 자동 설정되며, 이 사항을 수정할 경우에는 버튼을 클릭하여 선택사항을 변경하거나 원하는 번호를 입력하면 됩니다.

Mode

Copy : 절점을 대칭복제하는 경우 지정

Move : 절점을 대칭이동시킬 경우 지정

Reflection

대칭면 지정 선택란

y-z plane : 대칭면이 y-z 평면에 평행할 때

x : 대칭면이 위치한 x 좌표

x-y plane : 대칭면이 x-y 평면에 평행 할 때

z : 대칭면이 위치한 z 좌표

z-x plane : 대칭면이 z-x 평면에 평행 할 때

y : 대칭면이 위치한 y 좌표

Plane defined by 3 pts. : 대칭면이 임의 평면일때

x1, y1, z1 : 대칭면을 정의하는데 필요한 첫번째 점의 x, y, z 좌표

x2, y2, z2 : 대칭면을 정의하는데 필요한 두번째 점의 x, y, z 좌표

x3, y3, z3 : 대칭면을 정의하는데 필요한 마지막 점의 x, y, z 좌표

x, y, z좌표를 입력할 때는 각 좌표를 직접 입력하는 방법과 해당 입력란을 한번 클릭한 후 작업화면에서 원하는 좌표를 마우스 커서로 지정하는 방법이 있습니다.

Merge Duplicate Nodes

신규 대칭복제(이동)될 절점의 위치에 기존의 절점이 있을 경우, 해당 절점을 통합하여 1개의 절점으로 만드는데 사용되며, 절점의 통합여부를 결정할 이격거리(Merging Tolerance)를 수정할 경우에는 버튼을 이용합니다.

Copy Node Attributes

대칭복제대상 절점에 절점 경계조건 및 절점 집중하중 등의 절점과 관련된 속성이 입력되어 있을 때, 복제시 해당속성까지 복제할 것인지의 여부를 지정하는데 사용됩니다. 속성의 일부만 선택적으로 복제할 필요가 있을 경우에는 버튼을 이용합니다.

Intersect Frame Elements

신규 복제(이동)될 절점이 기존의 선요소(Beam, Truss Element 등)상에 위치 할 때, 해당위치에서 기존 선요소의 분할 여부를 지정하는데 사용됩니다. 요소의 분할 여부를 결정할 이격거리(Intersecting Tolerance)를 수정할 경우에는 버튼을 이용합니다.
