Plate Cutting Line Diagram
▒ 기능
|
|
임의의 선분을 따라 절단된 절단선에서 판요소의 내력이 절단선도로 나타납니다.
▒ 호출
|
|
▒ 입력
|

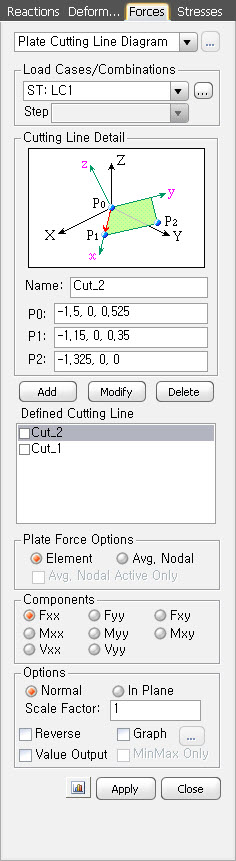

Plate Cutting Line Diagram 대화상자 |
Load Cases/Combinations 원하는 하중조건이나 하중조합조건을 선택합니다. Step 해석결과를 출력할 단계(Step)을 지정합니다. 기하비선형 해석에서의 하중단계(Load Step)및 교량 구조물의 시공단계별 해석이나 수화열의 시공단계별 해석에서 Additional Step을 정의합니다.
시공단계별 해석에서 출력에 적용할 시공단계(Construction Stage)는 Select Construction Stage for Display나 Stage Toolbar에서 지정한다.
판요소(Plate, Plane Stress) 및 입체요소(Solid)가 포함된 구조물을 Pushover 해석한 경우에 판요소와 입체요소의 Pushover해석 결과출력을 Step별로 출력할 수 있다.
Cutting Line Detail 출력할 판요소 내력의 기준이 되는 임의의 절단선을 정의합니다. Name : 절단선 명칭 P0, P1, P2 : P0과 P1은 절단선 정의를 위한 점이고, P2는 Diagram의 양(+)의 방향을 정하기 위한 점입니다.
Plate Force Options Element : 요소의 각 절점에서 계산된 내력을 이용하여 절단선도를 출력합니다. Avg. Nodal : 절점별로 해당 절점을 공유하는 요소의 절점내력을 평균한 내력을 이용하여 절단선도를 출력합니다. Avg.Nodal Active Only : 현재 활성화된 요소에 대해서만 Avg.Nodal 기능을 수행합니다.
Components 원하는 내력성분을 다음에서 선택합니다. Fxx : PO,P1에 의해 정의된 x축방향의 단위폭당 축력 Fyy : 해당 평면의 x축과 직각을 이루는 y축방향의 단위폭당 축력 Fxy : 해당 x-y평면의 단위폭당 전단력 Mxx : P0,P1에 의해 정의된 x축에 대한 단위폭당 휨모멘트 Myy : 해당 평면의 x축과 직각을 이루는 y축에 대한 단위폭당 휨모멘트 Mxy : 해당 x-y평면의 단위폭당 비틀림모멘트 Vxx : P0, P1에 의해 정의된 x축 방향의 단위폭당 두께방향 전단력 Vyy : 해당 평면의 x축과 직각을 이루는 y축 방향의 단위폭당 두께방향 전단력

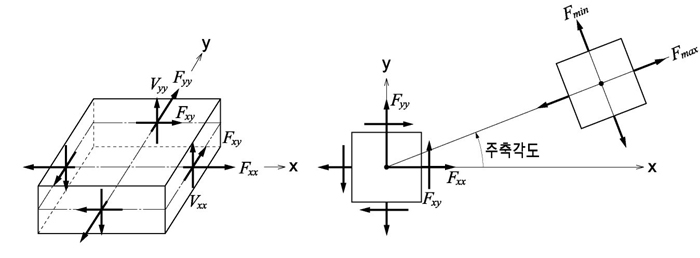

(a)면내평면거동에 의한 단위길이의 힘

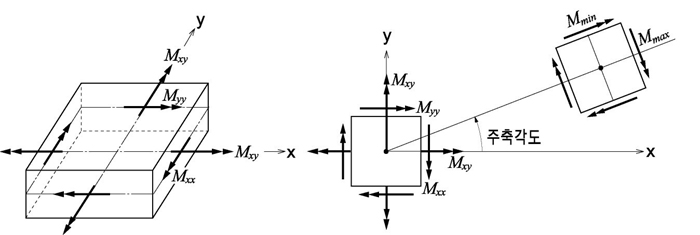

(b)면외휨거동에 의한 단위길이당의 모멘트 판요소의 단위길이당 요소내력 출력
Options 그래프를 표현할 평면과 색상지정 Normal : 판요소의 Normal 방향으로 그래프 표현 In Plane : 판요소의 면내방향으로 그래프 표현 Scale Factor : 출력비율 지정 Reverse : Diagram의 부호를 변경 (+) <=> (-) Graph
Value Output : 수치로 출력 MinMax Only : Value Output을 선택하는 경우 최대/최소값만 표현

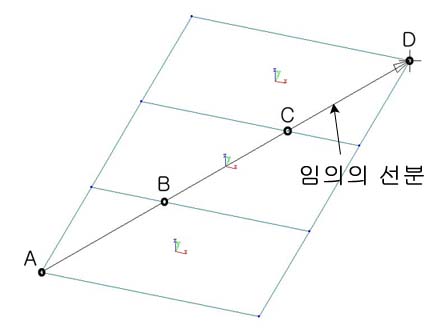

Plate Forces/Moments의 Cutting Diagram에서 'Cutting Line' 옵션과 Plate Cutting Line Diagram의 기능차이 1) Plate Forces/Moments에서 Plate Force Option의 'Local'을 선택한 후 Cutting Diagram의 'Cutting Line'을 실행시킨 경우
이 경우는 사용자가 지정한 선분과 판요소가 만나는 부분(A, B, C, D)에서 요소좌표계 x축 혹은 y축방향 부재력을 확인할 수 있다.

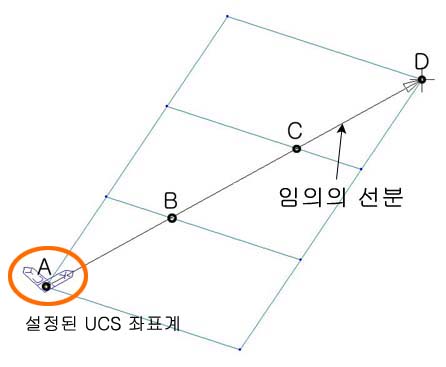

2) Plate Forces/Moments에서 Plate Force Option의 'UCS'를 선택한 후 Cutting Diagram의 'Cutting Line'을 실행시킨 경우
먼저 결과를 확인하려는 방향으로 UCS 좌표계를 설정한 후 임의의 선분을 지정하면 선분과 요소가 만나는 점에서의 UCS 좌표계 방향에 대한 부재력을 확인할 수 있다.
3) Plate Cutting Line Diagram 기능을 실행시킨 경우 특정좌표계와는 무관하게 사용자가 지정한 임의의 선분 방향(P0,P1,P2)을 기준으로 부재력을 확인할 수 있다. 특히, 이 기능은 위의 2)번에서 부재력 확인을 위해 지정하는 UCS좌표계를 여러번 설정하지 않아도 되는 편리함이 있다. 대신 등고선(Contour) 출력기능은 제공하지 않는다. |
||||
버튼을 이용합니다.(
: 정의한 임의의 절단선을 리스트에 등록
: 리스트에 등록된 임의의 절단선에서 데이터 변경
: 리스트에 등록된 임의의 절단선을 삭제
|
|
