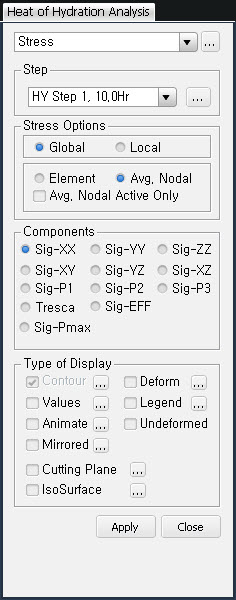

각 절점의 균열계수를 등고선도로 나타냅니다.

Ranges : 등고선도의 영역을 지정합니다.

 : 등고선도의 색상구분 영역을 지정합니다. 이 기능을 이용하여 사용자가 원하는 특정범위에 대해 특정색상을 부여할 수 있습니다.

Number of Colors : 등고선도에 포함할 색상수 지정(6, 12, 18,24개 색상중 선택)

Colors : 등고선도의 색상을 지정 또는 조정합니다.

Color Tables : Color의 종류를 지정합니다.

: 등고선도의 각 영역별 색상을 조정할 수 있습니다.

Reverse Contour : 등고선도의 색상변화 순서를 역으로 변경할수 있습니다.

Contour Line : 등고선도 경계선의 색상을 지정

Element Edge : 등고선도를 나타낼때 요소 외곽선의 색상을 지정

Contour Options : 등고선도의 표현방식을 지정합니다.

Contour Fill

Gradient Fill : 등고선도에서 표현되는 색상을 색조확산처리하여 표현합니다.

Draw Contour Lines : 등고선도에서 색상별 경계선을 표현합니다.

Draw Contour Line Only

등고선도의 색상별 경계선만을 표현합니다.

Mono line : 등고선도의 색상별 경계선을 단색으로 표현합니다.

Contour Annotation

등고선에서 각 영역을 구분하는 주석을 표시합니다.

Spacing : 표시되는 주석의 간격지정

Coarse Contour(faster)(for large plate or solid model)

판요소나 입체요소를 사용한 대형 모델에서 등고선도를 표현하는데 소요되는 시간을 줄이기 위하여 간략한 등고선도를 표현합니다.

Extrude

판요소 또는 Cutting Plane을 적용한 입체요소의 등고선도를 표현하는 경우, 요소좌표계 z축 방향을 해석결과값의 양의 방향으로 적용한 3차원 등고선도로 표현합니다.

이 옵션은 변형도(Deform)옵션과 함께 적용할 수 없고, 판요소의 두께가 표현되는 Hidden 옵션이나 Top&Bottom의 부재력(응력)을 동시에 표현하는 Both옵션에서도 적용할 수 없습니다.

모델의 변형도를 나타냅니다.

Deformation Scale Factor

모델 윈도우에 그래픽으로 표현되는 변형량을 확대하거나 축소합니다.

Beam Deformation

변위출력형식을 결정합니다.

Nodal Deform : 절점변위로만 변형량을 나타냅니다.

Real Deform : 절점변위와 함께 보요소의 경우, 양 단부 사이의 구간에 대해서도 보요소의 길이방향에 따라 상세 변형량를 계산하여 나타냅니다.

Real Displacement(Auto-Scale off)

변형량을 임의로 확대하거나 축소하지 않고 실제 변형량 그대로 그래픽으로 출력합니다. 대변형을 고려한 기하비선형 해석시 주로 적용됩니다.

Relative Displacement

화면에 표현된 절점의 최소변위를 "0"로 놓고, 이에 대한 상대 온도분포를 그래픽으로 출력합니다.

각 절점의 균열계수를 수치로 나타냅니다.

숫자의 글꼴이나 색상은 Display Option에서 조정할 수 있습니다.

Decimal Points : 출력되는 수치의 소수점이하 자릿수 지정

Exp. : 지수형으로 표현할지 여부를 선택

Min & Max : 최대, 최소값 표시

Abs Max : 절대값이 최대인 수치를 표시

Max : 최대값만 표시

Min : 최소값만 표시

Limit Scale(%) : 선택된 최대 혹은 최소값을 중심으로 (Max-Min)*Limit Scale 범위의 균열계수를 모두 표시

Set Orientation : 수치의 기록방향 설정

Decimal Points의 초기값은 "Preferences"에서 조정할 수 있다.

Set Orientation의 "0"은 화면에서 절점 또는 요소의 우측으로 수평하게 기록되며, Orientation은 반시계방향의 각도로 적용된다. 적절한 각도를 입력하면 수치 출력시 가독성을 크게 향상 시킬수 있다.

작업화면의 좌측 또는 우측에 해석결과에 대한 각종 참조사항을 정리하여 출력합니다.

Legend Position : 출력화면에서 Legend의 위치 지정

Rank Value Type : Legend 값의 출력형태와 소수점 자리수 지정

수화열 해석 과정에서 각 절점의 시간에 따른 균열계수의 변화 과정을 동적으로 묘사합니다.

버튼을 클릭한 후, 작업화면 하단의 동적묘사제어판 우측의 Record를 클릭합니다.

Animation Mode : 해석결과의 동적묘사방법을 결정합니다.

Animate Contour : 동적묘사의 변형량에 따라 변형을 표현하는 등고선도의 색상을 변화시킬지 여부지정

Repeat Half/Full Cycle : 동적 변형과정의 반복표현주기 선택

구조물의 변형도는 'Half Cycle'을, 진동모드나 좌굴모드를 동적으로 묘사할 때는 'Full Cycle'을 선택한다.

AVI Options : 동영상 화면의 제작에 필요한 각종 설정사항을 입력합니다.

Bits per Pixel : 동적화면의 기초화면을 만들 때 사용되는 Pixel당 색상수

: 화상데이터의 압축방법 지정

Frames per Half Cycle(3~300) : 'Half Cycle'을 묘사하는데 사용할 기초화면의 개수

Frames per Second(5~60): 동적묘사시 표현할 초당 기초화면의 개수

Construction Stage Option : 시공단계별 해석을 수행한 경우의 애니매이션 방법을 지정합니다.

Stage Animation : 시공단계별 애니매이션

Current Stage-Step : 현재 시공단계에서 Step별 애니매이션

From ~ To : 애니매이션의 시작과 끝이 될 시공단계 또는 Step 선택

변형도에 변형전의 모델형상을 추가로 나타냅니다.

1/2 또는 1/4 모델로 해석한 결과를 면대칭 확장하여 전체모델에 대한 해석결과를 출력합니다.

Half Model Mirroring : 1/2 모델인 경우 지정

Quarter Model Mirroring : 1/4 모델인 경우 지정

Mirror by : 면대칭 확장시 기준이 되는 전체좌표계의 평면을 정의하고, 해당 평면에 수직한 축방향의 좌표값 입력

임의의 단면에서 절단된 응력을 나타냅니다.

절단면에서 수화열 해석에 의해 발생한 응력을 보는데 필요한 상세설정 대화상자가 아래와 같이 나타납니다.

Named Planes for Cutting

절단면으로 사용할 수 있는 평면들의 목록으로서, 현재 UCS좌표계에 의한 평면 3개와 사용자가 정의한 Named Plane의 목록이 나열됩니다.

"v"체크하면 절단면으로 적용됩니다.

Outline Type

절단면의 응력 그래프가 잘 보이도록 하기 위해 아래 옵션에 따라 모델을 외곽선으로 표현합니다.

Outline의 색상은 Display Option의 Color 또는 Print Color 탭에서 Element의 Free Face/Edge에서 설정합니다.

Free Face : 다른 요소와 접하지 않는 면의 외곽선을 모두 표시합니다.

Free Edge : 다른 요소와 접하지 않는 모서리만을 표시합니다.

수화열 해석에 의해 발생한 임의의 응력값에 대한 등위면을 나타냅니다.

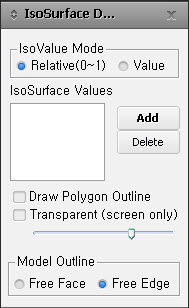

수화열 해석에 의해 발생한 응력의 등위면을 설정하기 위한 상세설정 대화상자가 아래와 같이 나타납니다.

IsoValue Mode

등위면을 표시할 응력값을 지정하는 방법을 선택합니다.

Relative(0~1)

최대값을 1, 최소값을 0으로 설정한 상태를 입력

Value : 실제 응력값을 입력

IsoSurface Values

버튼을 클릭하여 등위면을 확인하고자 하는 수치를 입력합니다. 복수입력도 가능하며 버튼으로 삭제할 수 있습니다.
