 입력

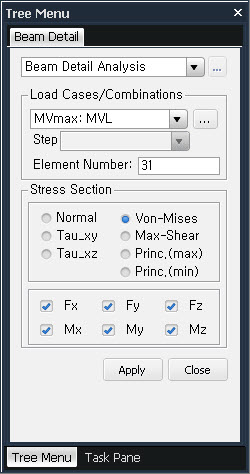

Stress Section : Beam Detail Analysis의 Dialog Bar에서 확인을 원하는 응력성분과 작용부재력 성분을 선택하고,  버튼을 클릭합니다.
응력성분
Normal
요소좌표계 x축 방향 응력( )
축응력 + y축 모멘트(My)에 의한 휨응력 + z축 모멘트(Mz)에 의한 휨응력
Tau_xy : 요소좌표계 x축에 수직한 평면 위에서 y방향으로 작용하는 전단응력 ( )
Tau_xz : 요소좌표계 x축에 수직한 평면 위에서 z방향으로 작용하는 전단응력 ( )
von-Mises
von-Mises Stress =
여기서
 : 최대주응력
 : 최소주응력
Tresca
Tresca Stress =
Princ.(max) : 최대주응력
Princ.(mix) : 최소주응력
부재력성분
Fx : 요소좌표계 x축 방향 축력
Fy : 요소좌표계 y축 방향 전단력
Fz : 요소좌표계 z축 방향 전단력
Mx : 요소좌표계 x축에 대한 비틀림모멘트
My : 요소좌표계 y축에 대한 휨모멘트
Mz : 요소좌표계 z축에 대한 휨모멘트
출력

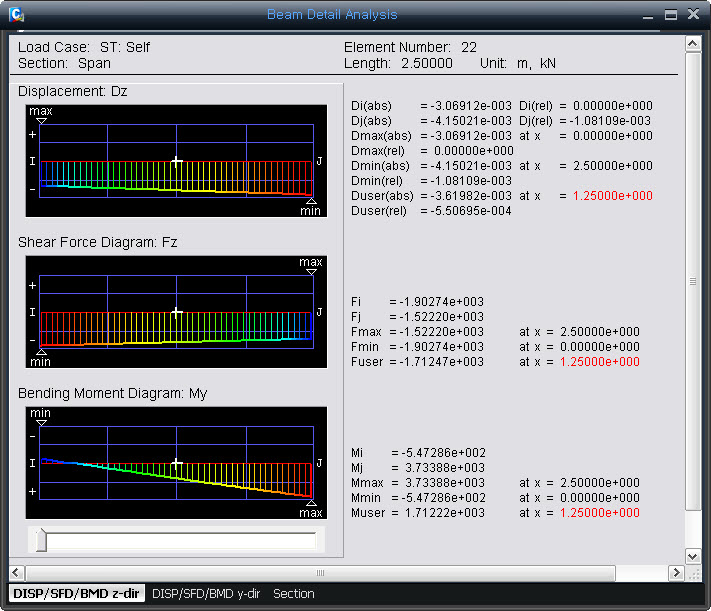

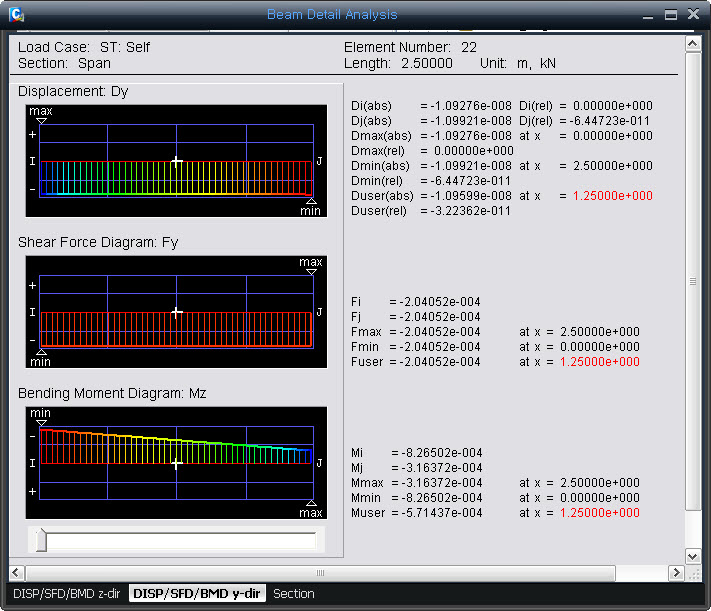

Longitudinal Maximum Stress : 지정된 응력성분의 보요소 전길이에 대한 최대, 최소치 분포도와 관련 수치제공
Sig_i : i(N1) 단부에서의 단면최대응력 ( )
Sig_j : j(N2) 단부에서의 단면최대응력 ( )
Sig_max : 최대응력과 발생위치 ( )
Sig_min : 최소응력과 발생위치 ( )
Sig_user : 사용자가 지정한 위치에서의 최대응력 / x coordi.에서 user input 가능 ( )
최대응력 그래프상에서 마우스 커서를 좌우로 움직이면서 원하는 응력확인 위치를 지정한다.

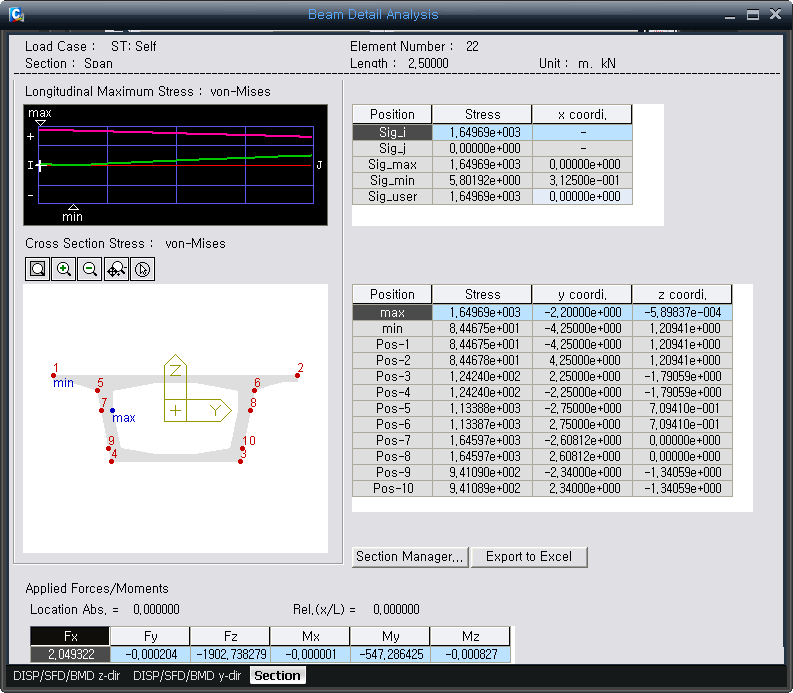

Cross Section Stress : 보요소 임의의 단면에 대한 응력분포도 및 응력수치를 제공합니다.
max : 단면내의 최대응력과 발생위치 ()
min : 단면내의 최소응력과 발생위치 ()
Pos-1~Pos10 : Base Point로 계산되어지는 위치에서의 응력
Add-1~ : Section Manager 추가정의한 Stress Point에 대한 응력

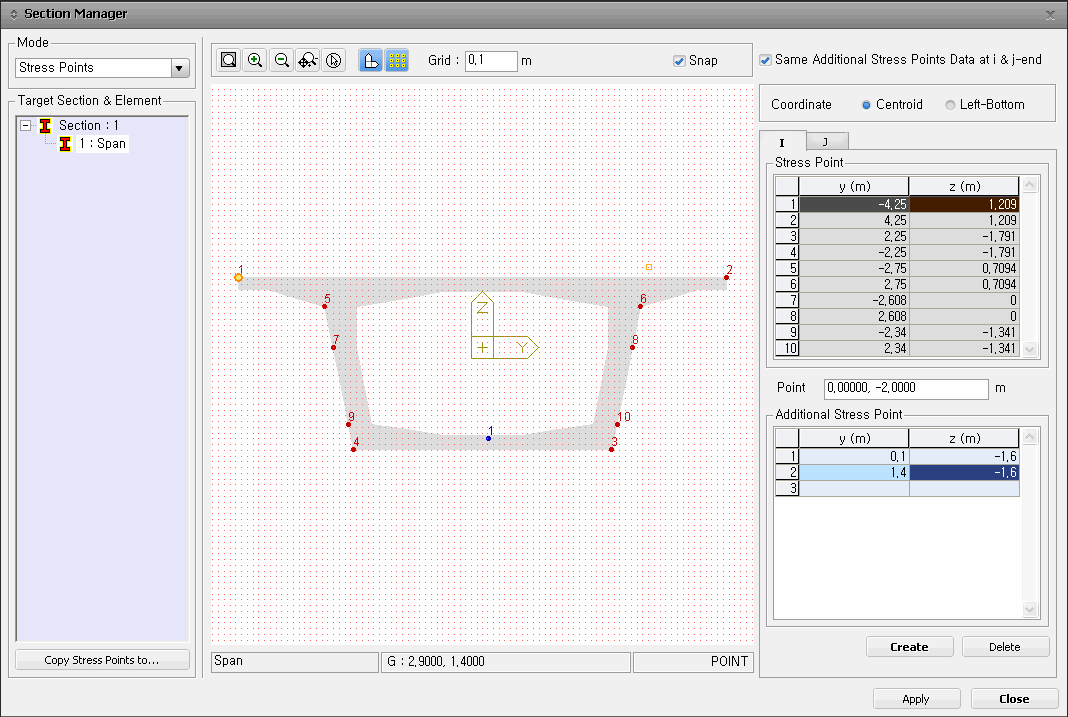

.gif) : Section Manager버튼을 클릭하고 원하는 Point를 입력하여 Additional Stress Point를 정의를 합니다.
추가된 Stress Point는 Beam Detail Analysis의 Cross Section Stress에 바로 반영되어 응력확인이 가능합니다.
.gif)

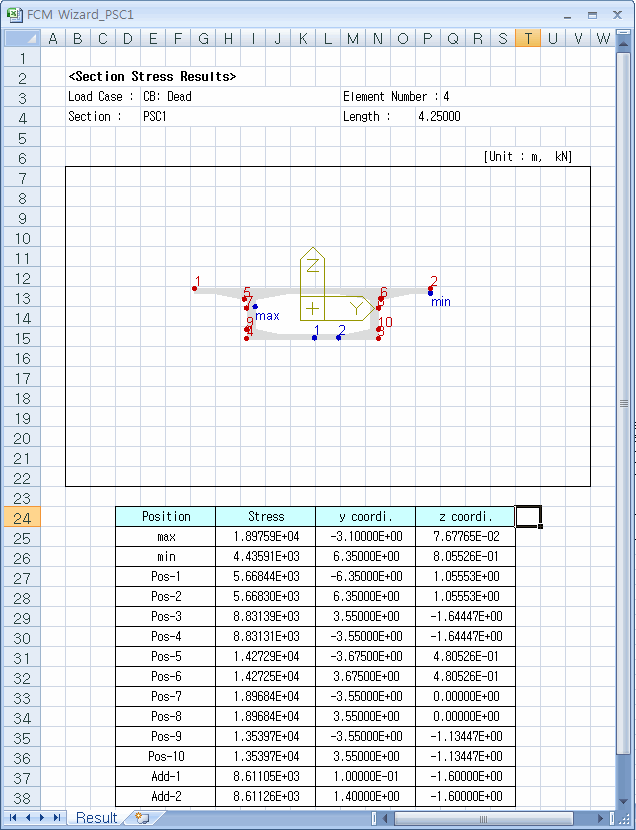

.gif) : Excel Report를 출력합니다.
Location
Abs : 사용자가 지정한 위치의 i절점으로부터의 거리
Rel(x/L) : 사용자가 지정한 위치의 전체길이에 대한 거리비
Applied Forces/Moments [Fx, Fy, Fz, Mx, My, Mz] : 사용자가 지정한 단면위치에서의 발생부재력
Diagram, Table로 출력되는 결과는 축방향 변화방법에 따라 단면2차모멘트 만을 다르게 적용한다. (Note 1 참조) Beam Detail Analysis는 I단과 J단 사이에 선형으로 변화하는 형상정보를 이용하여 1/4, 1/2, 3/4 지점의 모든 단면상수를 직접 계산한다. 단면상수 적용방법의 차이로 인해 Diagram, Table의 결과와 Beam Detail Analysis 결과는 서로 상이할 수 있다.
|
.jpg)
버튼을 이용합니다.(
.gif)
