Modal Damping Ratio based on Group Damping
▒ 기능
그룹감쇠(Group Damping)에서 입력한 값을 이용하여 구조물의 모드별 감쇠비(damping ratio)를 그래프로 출력합니다.
▒ 호출
메인 메뉴에서 [Results] 탭 > [Mode shape] 그룹 > [Modal Damping Ratio]
▒ 입력

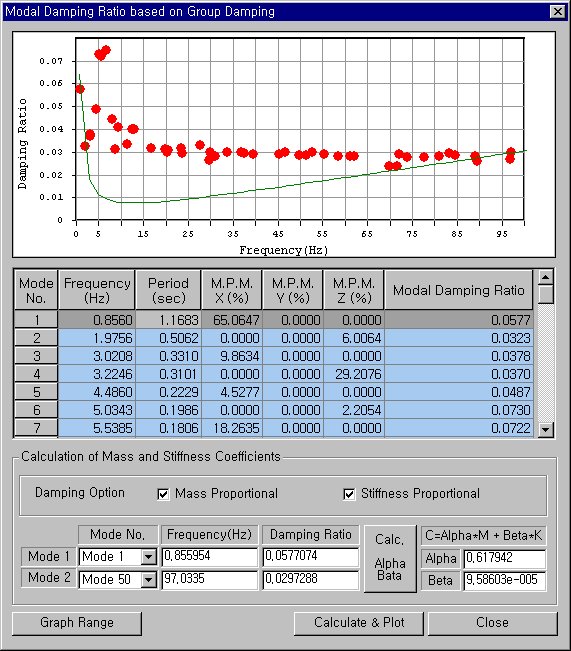

Modal Damping Ratio based on Group Damping 대화상자
Calculation of Mass and Stiffness Coefficients
구조물의 질량과 강성에 비례하는 감쇠행렬을 산정할 수 있습니다. 사용자의 선택에 따라서 질량비례형 감쇠, 강성비례형 감쇠 또는 질량 및 강성비례형 감쇠(Rayleigh Damping 이라고 함)를 적용할 수 있습니다.
Mode1, Mode 2 : 질량비례형 감쇠와 강성비례형 감쇠의 감쇠정수를 산정하기 위하여 입력하는 두 개의 모드를 선택합니다.
: 선택된 모드에 기초하여 질량비례형 감쇠의 감쇠정수(Alpha)와 강성비례형 감쇠의 감쇠정수(Beta)를 계산합니다.
: X축과 Y축의 최소/최대값을 지정하여 그래프의 출력영역을 변경합니다
X Range Min : X축의 최소값을 지정합니다.
X Range Max : X축의 최대값을 지정합니다.
Y Range Min : Y축의 최소값을 지정합니다.
X Range Max : Y축의 최대값을 지정합니다
: 계산된 Alpha, Beta를 이용하여 Rayleigh Damping 그래프를 출력합니다.
계산된 Alpha, Beta를 이용하여 Rayleigh Damping 그래프를 출력합니다.
그룹감쇠(Group Damping)에서 입력한 값을 이용하여 구조물의 모드별 감쇠비(damping ratio)를 그래프로 출력합니다.
: 선택된 모드에 기초하여 질량비례형 감쇠의 감쇠정수(Alpha)와 강성비례형 감쇠의 감쇠정수(Beta)를 계산합니다.
: X축과 Y축의 최소/최대값을 지정하여 그래프의 출력영역을 변경합니다
: 계산된 Alpha, Beta를 이용하여 Rayleigh Damping 그래프를 출력합니다.
