Design Code

▒ 기능

철근콘크리트부재의 단면설계 또는 강도검증 수행시 적용할 설계기준(Design Code)과 내진설계를 위한 특별규정의 적용 여부를 입력합니다.

▒ 호출

메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [SRC Design] > [Design Code]

▒ 입력

다음과 같은 대화상자를 통하여 입력합니다.

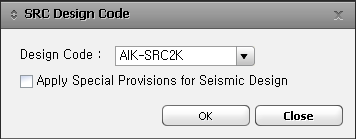

SRC Design Code 대화상자

Design Code

철골콘크리트 설계기준[Default = AIK-SRC2K]

사용자가 설계기준을 입력하지 않으면 대한건축학회의 철골철근콘크리트 구조계산규준(AIK-SRC2K)을 적용한다.

대한건축학회의 철골철근콘크리트 구조계산규준(AIK-SRC2K)

미국 SSRC(Structural Stability Resarch Council)의 허용응력설계법(SSRC79)

일본건축학회의 철골철근콘크리트 구조계산규준 및 해설(AIJ-SRC01)

중국공업규격의 철골철근콘크리트 구조계산규준(JGJ138-01)

Apply Special Provision for Seismic Design

내진설계 특별규정 지정여부 선택

SRC Design Code 대화상자

JGJ138-01을 선택한 후 Apply Special Provisions for Design을 지정한 경우 Select Earthquake-resistant Grade 항진등급 선택

- Grade-1 : 1급 항진등급

- Grade-2 : 2급 항진등급

- Grade-3 : 3급 항진등급

- Grade-4 : 4급 항진등급

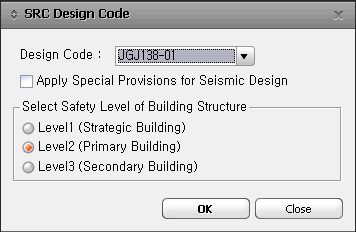

JGJ138-01을 선택한 후 Apply Special Provisions for Design을 지정하지 않은 경우Select Safety Level of Building Structure 부재의 중요성계수 선택

- Level 1(Strategic Building) : 안전 1등급(1.1)

- Level 2(Primary Building) : 안전 2등급(1.0)

- Level 3(Secondary Building) : 안전 3등급(0.9)

: 입력한 선택사항을 적용하고 대화상자를 닫습니다.

: 입력한 선택사항을 적용하지 않고 대화상자를 닫습니다.

미국 SSRC의 허용응력설계법(SSRC79)과 대한건축학회의 철골철근콘크리트 구조계산규준(AIK-SRC2K)에 의한 부재설계는 철골철근콘크리트 복합기둥에 대하여 적용할 수 있다.
