Support Length Property



▒ 기능

교량 받침지지길이를 평가하기 위해 교량제원 및 실제 거더 지지길이를 입력합니다.



▒ 호출

메인메뉴에서 [Seismic Perfrom.]탭 > [Baering Evaluation]



▒ 입력

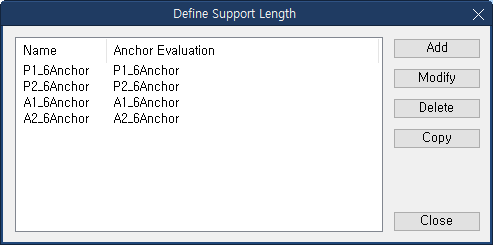

Define Support Length 대화상자



   : 받침지지길이 평가 그룹을 신규로 입력하거나 추가합니다.

   : 이미 입력된 받침지지길이 평가 그룹의 제원을 수정합니다.

   : 입력된 받침지지길이 평가 그룹의 제원을 삭제합니다.

   : 입력된 받침지지길이 평가 그룹의 제원을 복사합니다.

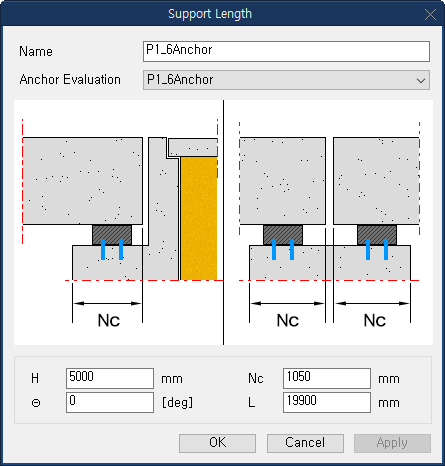

Support Length 대화상자

Name

 받침지지길이평가 그룹의 이름을 입력합니다.


 Anchor Evaluation

 정의한 검토 위치의 Anchor Evaluation그룹을 선택합니다.



 H : 교대 또는 교각의 높이(다점고정인 경우는 평균, 일점고정인 경우는 고정단)

 Nc : 교량의 받침지지길이

 L : 인접신축이음부 또는 교량단부까지 거리

 θ : 교량의 받침선이 교축직각방향과 이루는 사잇각
