특성변경

1D요소 생성시 할당된 특성을 변경합니다. 변경할 1D 요소를 선택하고 변경될 특성을 지정합니다.

요소차수변경

1D 요소 사이의 절점을 추가하거나, 삭제하여 고차요소 또는 저차요소로 변경할 수 있습니다. 또한 고차요소일 때 중간절점의 위치를 요소 시작점과 끝점의 중점으로 변경하거나, 임의 추가된 중간절점이 기하형상에도 생성되게 할 수 있습니다. 또는, 1D고차요소에 대해 중간절점을 기준으로 요소를 분할하여 2개의 저차요소로 나눌 수 있습니다.

좌표계 변경

구조요소의 경우 해석결과는 요소좌표계 기준으로 출력됩니다. 따라서 구조요소의 좌표계를 확인하고 이를 한 방향으로 통일시켜 주는 것이 중요합니다. 요소의 x축 방향을 전환하거나, 요소의 y축 방향을 지정하여 구조요소들의 강축과 약축방향을 일치시켜 줍니다. 이외 인접한 2D요소와 방향을 일치시킬 수 도 있습니다.

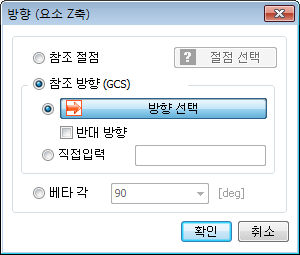

방향(요소Z축)

1D 요소의 단면특성에서 방향을 일정하게 통일시키거나, 강축방향과 약축방향을 설정할 때 사용됩니다. 요소좌표계를 확인하여 요소의 Z축 방향을 조정하고, 베타각을 기준으로 설정할 수 있습니다.

• 참조절점 : 1D 요소 단면방향의 기준 절점을 선택합니다. 선택한 절점을 기준으로 요소의 Z좌표방향을 설정합니다.

• 참조방향(GCS) : 전체좌표계(GCS)방향, 혹은 직접 입력한 벡터 방향으로 선택한 요소의 Z좌표방향을 설정합니다.

• 베타각 : 0,90,180중에 선택할 수 있으며, 선택한 베타각만큼 요소X축을 기준으로 회전시킵니다.

<베타각:0>                                             <베타각:90>                                      <베타각:180>

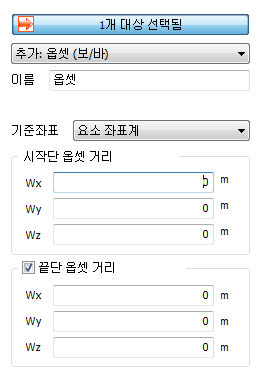

추가 : 옵셋 (보/바)

구조요소의 단면특성(형상)을 고려하여 옵셋거리를 정의할 수 있습니다. 특성정의 시 단면형상 범위 내에서 옵셋을 설정할 수 도 있으며, 옵셋 추가기능을 통해 단면 형상 범위 밖으로 옵셋을 지정할 수 있습니다. 옵셋은 구조요소를 생성하기 위한 기하형상(선)의 위치와 단면에서 하중이 작용하고 결과가 계산되는 기준축 사이의 편심거리에 해당됩니다. 주로 구조부재간 연결부위, 혹은 두 구조부재가 맞닿아 있을 경우 조합단면을 상세히 표현하기 위해 적용합니다.

옵셋거리계산의 기준좌표를 설정하고, 균등 혹은 비균등 옵셋 입력을 통해 각 축방향으로 옵셋거리를 설정합니다.

추가 : 끝단 구속해제(보/바)

1D 요소의 양끝단에 각각 구속조건을 설정할 수 있습니다. 주로 힌지, 롤러 등과 같은 구조요소간 연결조건을 설정할 때 적용합니다.
