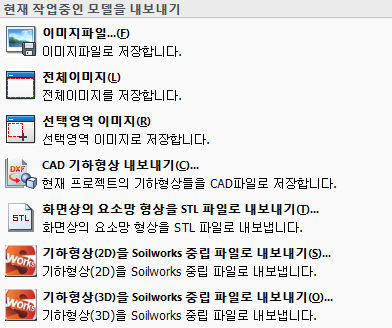

작업화면 저장은 [이미지 파일]. [전체이미지],
[선택영역이미지] 가 있습니다.
[이미지파일]로 작업영역만 저장할 수 있으며, [전체이미지]를 이용하여 저장할 수 있습니다.
[선택영역이미지]는
사용자가 선택한 영역을 이미지로 저장합니다. PNG, JPG, BMP, GIF 의 이미지 포멧형식을
지원합니다.

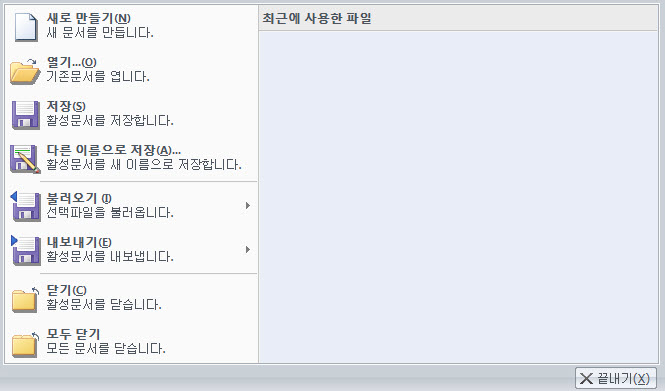

작업화면상의 CAD기하형상 및 요소망 형상을 파일로 내보낼 수 있으며, CAD기하형상은 Parasolid
파일형태(*.x_t, *.x_b)를 지원합니다.
요소망 형상은 STL 파일(*.stl)로 내보내거나 Midas 제품군(GTS NX/NFX/FEA/SoilWorks)에서
사용되는 중립파일(*.fpn) 형태로도 내보낼 수 있습니다.
기하형상(2D)을
SoilWorks 중립 파일로 내보내기
GTS NX 2차원 모델의 기하형상(선)을 SoilWorks의 중립파일로 내보냅니다. 화면상에
모든 형상 또는 사용자가 직접 내보내기할 에지들을 선택할 수 있습니다.
[간격 길이(자유곡선)] : B-Spline으로 생성된 선을 일정간격으로 분할하여 내보내기 합니다.
B-Spline을 제외한 Line, Arc 타입에는 적용되지 않습니다.

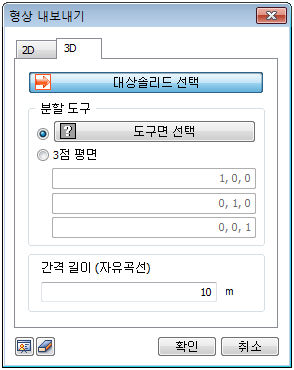

기하형상(3D)을
SoilWorks 중립 파일로 내보내기
GTS NX 3차원 모델의 기하형상(솔리드)를 도구면으로 분할하여 생성한 정보를 SoilWorks의
중립파일로 내보냅니다.
[대상 솔리드] : 3차원 기하형상모델(솔리드)를 선택합니다.
[도구면] : 솔리드를 자르기 위한 도구면을 선택합니다. 도구면을 직접 선택하여 자르거나, 공간상의
3점을 선택하여 생성된 평면을 이용하여 솔리드를 자를 수 있습니다.
[간격 길이(자유곡선)] : 도구면에 의해 잘린 솔리드의 외곽선들 중에서 B-Spline으로
생성된 구성된 선을 일정간격으로 분할하여 내보내기 합니다. B-Spline을 제외한 Line, Arc
타입에는 적용되지 않습니다. |
작업화면을 캡쳐하거나 형상
