작업윈도우(Work Window)

GTS NX를 실행한 직후에는 기본적으로 Start Page만 나타나며, 새 프로젝트를 실행하면 실제 작업 윈도우가 나타납니다.

Start Page는 제품 소개 홈페이지와 기술 지원 홈페이지 등이 온라인으로 연결되어 있는 윈도우입니다.

작업 윈도우는 midas GTS의 다양한 GUI(Graphic User Interface) 기능을 사용하여 기하모델링, 요소망 작성과 하중, 경계조건의 부여 및 해석 결과의 분석을 수행하는 윈도우입니다. 해석에 사용할 CAD 모델은 캐드파일 불러오기와 불러오기 명령을 이용하여 작업 윈도우 상으로 불러올 수 있습니다.

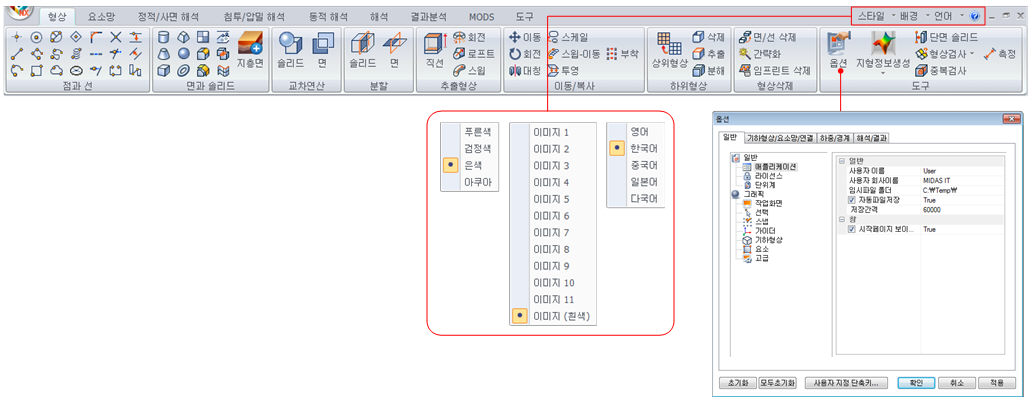

작업 윈도우의 사용모드, 스타일, 배경색 및 언어 등은 리본메뉴 우측상단에서 설정할 수 있습니다.

스타일은 전체적인 색상 타입을 선택하는 부분이며, 배경을 이용하여 작업창의 배경화면을 지정할 수 있습니다.

작업화면 옵션설정

• 리본메뉴의 옵션 >> 일반 >> 그래픽에서는 화면조작이나 그림자, 기타 작업화면옵션을 설정할 수 있습니다.

• 리본메뉴의 옵션 >> 일반 >> 일반에서는 어플리케이션, 라이센스, 기본단위계, 기본재질 등을 설정할 수 있습니다.

작업화면 정렬

리본메뉴의 도구 >> 정렬을 이용해 열려 있는 창을 모두 보이게 축소하여 수직, 수평, 계단식으로 배열할 수 있습니다.
