다이어그램 설정방법을 [선] 또는 [평면]으로 정의하여, 결과를 다이어그램 형태로 표현할 수 있습니다.

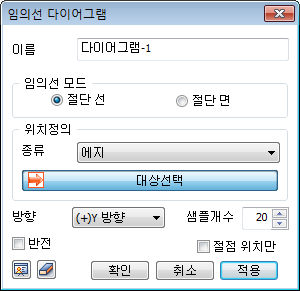

선

• 위치정의 시 2점 선이나 에지를 선택할 수 있습니다.

• 2점 선의 경우 사용자가 직접 화면상에서 좌표를 선택하거나, 두 점의 좌표를 직접 입력합니다.

• 이후 다이어그램이 그려질 방향을 정의하고, 샘플개수를 입력하면 개수만큼 분할되어 화면상에 표시됩니다.

• 다이어그램 방향은 전체좌표계(GCS)를 따르며, 기본 방향은 (+) 방향입니다. 반대방향으로 그리고자 할 경우에는 [반전] 옵션을 체크하면 됩니다. 에지의 경우 [노드 위치만] 선택하게 되면 노드 위치에서 다이어그램이 그려집니다.

• 에지의 경우 하나의 에지만 선택이 가능합니다.

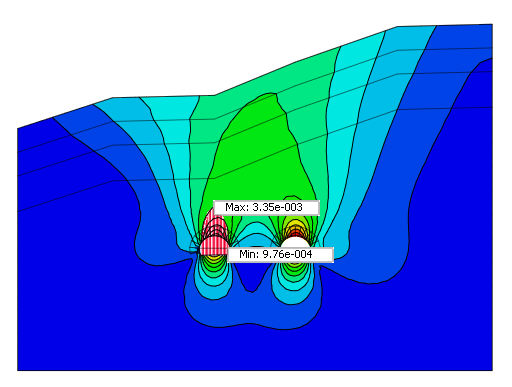

• 임의선 다이어그램은 2차원 모델에서 지반 구조물의 상대적인 침하양상을 파악할 때 유용하게 사용할 수 있습니다.

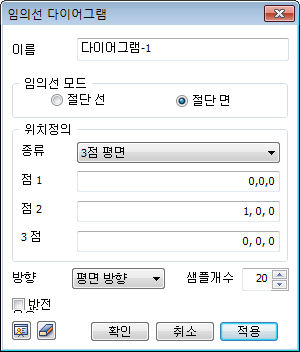

평면

• 위치정의 시 3점 평면이나 평면을 선택할 수 있습니다.

• 3점 평면의 경우 사용자가 직접 화면상에서 좌표를 선택하거나, 세 점의 좌표를 직접 입력합니다.

• 다이어그램의 방향은 [평면 방향] 또는 [평면 접선 방향]으로 선택할 수 있으며, 반대 방향으로 그리고자 할 경우에는 [반전] 옵션을 체크하면 됩니다.

• 샘플개수는 화면상에 표시될 다이어그램의 분할개수를 의미합니다.

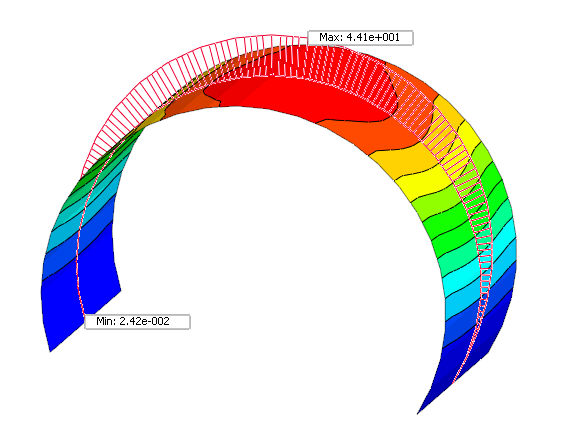

• 임의면 다이어그램은 3차원 모델(ex. 라이닝 접속부모델)에서 특정단면에 대한 부재력 분포를 확인하는데 유용하게 사용할 수 있습니다.

지정된 임의선 다이어그램은 좌측 작업트리 > 결과탭에 등록되게 되며, 체크버튼을 통해 화면상에 표시여부를 정할 수 있습니다. 또한 마우스 우클릭을 통해 편집도 가능합니다.
