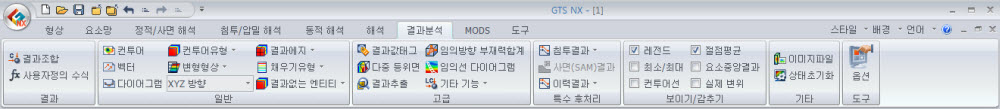

<변형전
형상> <변형후
형상>

<변형+변형전(요소망)>
<변형+변형전(특징경계선)>
<변형+변형전(쉐이딩)
>

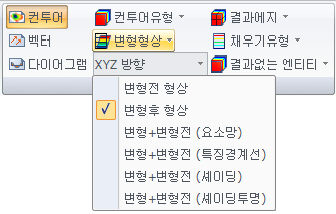

변형전
형상
변형형상을 그리지 않습니다. 즉 변형전의
원래 형상에 그래픽을 표현합니다.
변형후
형상
변형형상을 출력합니다.
변형+변형전(요소망)
변형형상과 변형전 형상(요소망 형태로 표시)을
동시에 출력합니다.
변형+변형전(특징경계선)
변형형상과 변형전 형상(특징 경계선으로 표시)을
동시에 출력합니다.
변형+변형전(쉐이딩)
변형형상과 변형전 형상을(기하형상 색으로
표시) 동시에 출력합니다.
변형+변형전(쉐이딩투명)
변형형상과 변형전 형상(기하형상 색을 투명상태로
표시) 을 동시에 출력합니다.

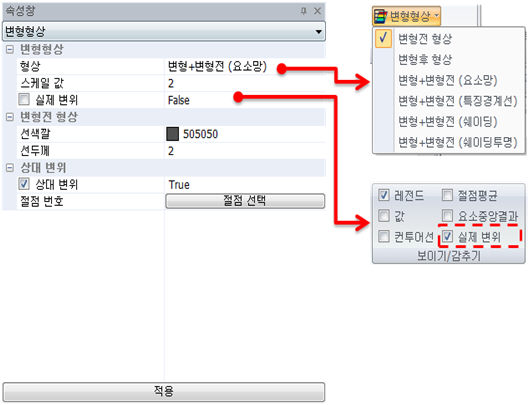

변형형상
속성
변형 형상의 그래픽 처리에 대한 상세항목을
지정합니다.
변형형상
[Checked] : 실제 변위를 표현합니다.
[UnChecked] : 변형
형상을 식별하기에 용이하도록 프로그램이 임의로 변위를 스케일하여 표현합니다.
(최대변위를 전체모델의 1/20 크기로 스케일)
변형전
형상
변형후 형상과 변형전 형상을 동시에 화면상
표시할 방법을 지정합니다. 변형+변형전(요소망), 변형+변형전(특징에지)로 표현할
때 적용됩니다.

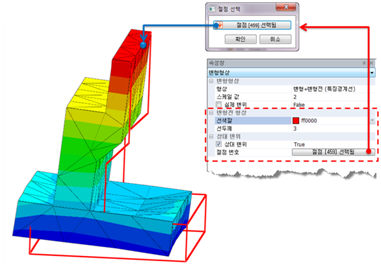

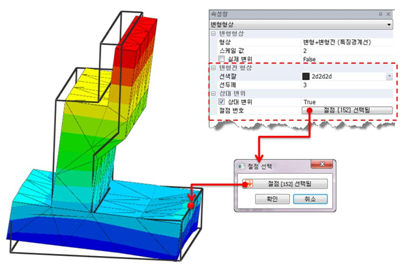

상대변위
|
결과의 그래픽
표현에서 선택된 변형형상을 기준으로 그래픽 처리에 관한 부분을 지정해 줍니다.
