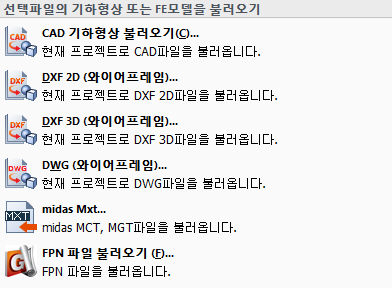

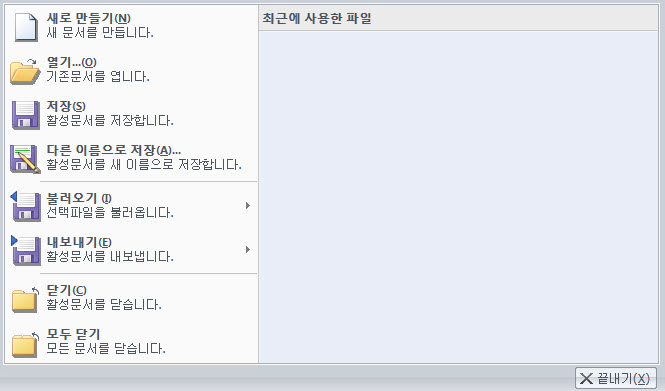

CAD 기하형상 불러오기

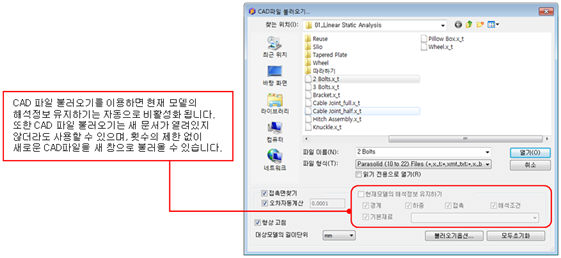

CAD 기하형상 불러오기를 이용하면 현재모델의 해석정보 유지하기는 자동으로 비활성화 됩니다.

또한 CAD기하형상 불러오기는 새 문서가 열려있지 않더라도 사용할 수 있으며, 횟수의 제한 없이 새로운 CAD기하형상을 새 창으로 불러올 수 있습니다. 지원하는 파일형식은 아래와 같습니다. Paraslod(Parasolid(10 to 24) (*x_t;*.xmt_txt;*.x_b;*xmt_bin)의 파일 형식을 지원합니다.

CAD형상은 길이단위가 없기 때문에 불러오기시 대상모델의 길이단위를 설정해야 합니다. m,ft단위를 모두 설정할 수 있으며, 설정된 단위에 맞게 CAD형상의 크기가 결정됩니다.

- Parasolid(10 to 24) (*x_t;*.xmt_txt;*.x_b;*xmt_bin)

- ACIS(tp R23) Files (*.sat;*.sab;*.asat;*.asab)

- STEP(AP203,AP214) Files(*.stp;*.step)

- IGES (Up to 5.3) Files(*.igs;*.iges)

- Pro-E(16 to Wildfire 5, Creo 2.0)Files (*.prt;*.prt.*;*.asm;*.asm.*)

- CATIA V4(CATIA 4.1.9 to 4.2.4) Files (*.model;*.exp;*.session)

- CATIA V5(R6 to R22) Files (*.CATPart;*.CATProduct;*.CGR)

- SoilWorks(98 to 2013) Files (*.sldprt;*.sldasm)

- Unigraphics (11 to 18, NX to NX8) Files(*.prt)

- Inventor Part(6 to 2013) Files (*.ipt)

- inventor Assembly(11 to 2013) Files (*.iam)

DFX 2D(와이어 프레임)

AutoCAD R13이상 버전으로 생성한 DXF파일을 불러옵니다. 작업 평면상에 2차원 평면 모델을 불러올 수 있습니다. DXF파일을 와이어프레임(에지로 구성된 모델)으로 불러옵니다.

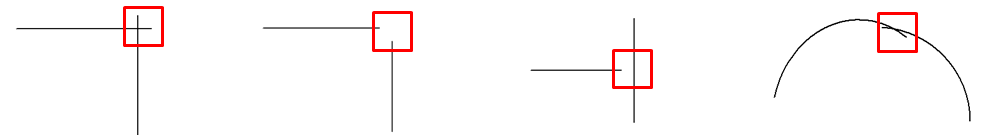

AutoCAD로 생성한 DXF파일은 에지들 간에 연결성을 판단할 수 있는 공차가 없습니다. 따라서 육안으로는 이어져 있는 듯 해도 실제로 불러오기한 후에 확인하면 에지들이 연결되어 있지 않거나 교차하고 있는 경우가 많습니다. AutoCAD DXF파일을 사용하기 전에 에지들의 교차지점을 확대하여 확인한 후 불러오기하여 사용하는 것이 좋습니다.

<끝점이 일치하지 않는 경우>

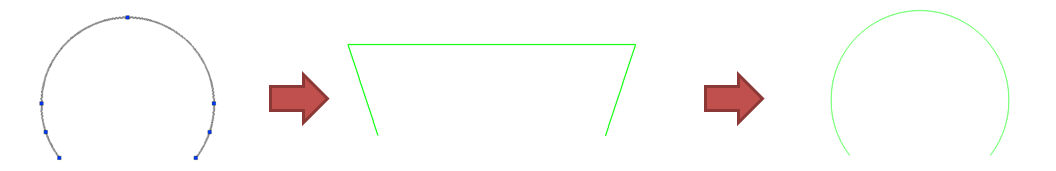

여러 개의 폴리선으로 묶여진 경우에는 정상적으로 불러오지 않을 수 있으니 CAD상에서 explode명령을 이용하여 선들을 분해하신 후 불러오시는 것이 좋습니다.

<폴리라인으로 묶여진 경우>

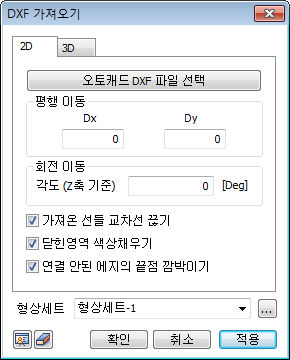

DXF파일은 불러옴과 동시에 x 축 방향의 이동거리와 y축 방향의 거리를 입력하여 평행이동시킬수도 있으며, z축에 대해 회전시킬 수도 있습니다.

DXF 파일을 midas GTS로 불러올 때 와이어프레임들은 관리의 용이성을 위해 하나의 복합물로 묶어서 생성이 가능하며, 각각의 선을 독립적으로도 등록할 수 있습니다.

[가져온 에지들 교차선 끊기]를 통해 불러오기 한 에지들의 교차점을 끊어서 등록할 수 있습니다.

DXF 3D(와이어 프레임)

AutoCAD R13이상 버전으로 생성한 DXF파일을 불러옵니다. 공간상에 3차원 모델을 불러올 수 있습니다. DXF파일을 와이어프레임(에지로 구성된 모델)으로 불러옵니다.

(x, y, z)값을 가지는 3차원 dxf 파일을 화면상에 불러옵니다. AutoCAD로 생성한 DXF파일은 에지들 간에 연결성을 판단할 수 있는 공차가 없습니다. 따라서 육안으로는 이어져 있는 듯 해도 실제로 불러오기한 후에 확인하면 에지들이 연결되어 있지 않거나 교차하고 있는 경우가 많습니다. AutoCAD DXF파일을 사용하기 전에 에지들의 교차지점을 확대하여 확인한 후 불러오기하여 사용하는 것이 좋습니다.

DXF 불러오기(2D)와 마찬가지로 파일을 불러옴과 동시에 x 축 방향의 이동거리와 y축 방향의 거리, z축 방향 거리를 입력하여 평행이동시킬수도 있습니다.

DXF 파일을 midas GTS로 불러올 때 와이어프레임들은 관리의 용이성을 위해 하나의 복합물로 묶어서 생성이 가능하며, 각각의 선을 독립적으로도 등록할 수 있습니다.

[가져온 에지들 교차선 끊기]를 통해 불러오기 한 에지들의 교차점을 끊어서 등록할 수 있습니다.

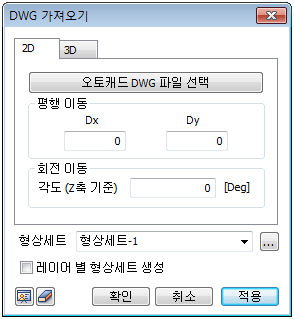

DWG 가져오기

AutoCAD R13이상 버전으로 생성한 DWG 파일을 불러옵니다. DXF불러오기 기능과 마찬가지로 2차원 평면 또는 3차원 공간상에 CAD 모델을 불러올 수 있습니다. DWG파일을 와이어프레임(에지로 구성된 모델)으로 불러옵니다.

DXF 파일 불러오기와 마찬가지로 AutoCAD로 생성한 파일은 에지들 간에 연결성을 판단할 수 있는 공차가 없습니다. 따라서 육안으로는 이어져 있는 듯 해도 실제로 불러오기한 후에 확인하면 에지들이 연결되어 있지 않거나 교차하고 있는 경우가 많습니다. AutoCAD DWG파일을 사용하기 전에 에지들의 교차지점을 확대하여 확인한 후 불러오기하여 사용하는 것이 좋습니다.

[레이어별 형상세트 생성]을 통해 불러오기 한 에지들을 레이어별로 형상세트에 등록할 수 있습니다.

midas Mxt 파일 불러오기

Midas Family Program 중 Gen, civil, Building 의 모델 정보 및 하중/경계조건/해석데이터를 midas GTS로 연동합니다. midas GTS에 존재하지 않는 요소타입, 하중/경계조건, 해석타입은 예외 처리합니다.

midas Mxt의 파일 호환범위는 아래 표와 같습니다.

FPN 파일 불러오기

Midas 제품군(GTS NX, FEA, NFX, SoilWorks, GeoXD)의 모델 정보 파일을 GTS NX로 연동합니다. GeoXD에서 생성된 지층 및 가시설 부재 라인은 면과 선의 형태로 midsa GTS NX로 불러들여집니다.
