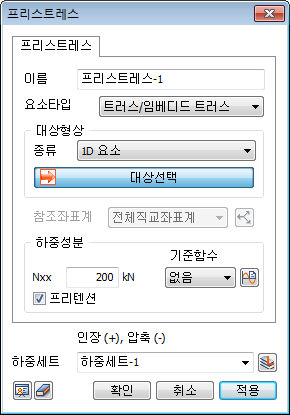

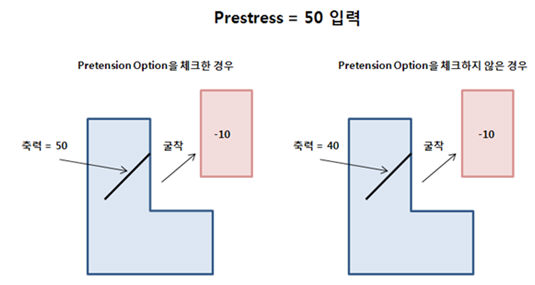

선행하중을 입력하는 경우 사용됩니다. 트러스/보 요소에서 축방향력과 모멘트에 대한 초기하중을 재하할 수 있고, 평면변형요소, 축대칭요소, 솔리드 요소 등에는 초기 응력을 정의할 수 있습니다. 트러스/보 요소의 경우 프리텐션 옵션을 적용할 수 있으며, 프리텐션을 체크하는 경우 해당 시공단계에서 발생하는 응력상태의 변화와 무관하게 입력된 프리스트레스가 유지됩니다. 옵션을 체크하지 않는 경우 응력상태에 따라 입력한 프리스트레스가 변화하는데, 하단의 그림과 같이 50의 프리스트레스를 입력한 경우 프리텐션을 체크한 경우에는 굴착으로 인한 응력의 변화와 무관하게 입력한 프리스트레스를 축력으로 출력하지만, 체크하지 않은 경우에는 굴착으로 인해 10의 응력변화가 발생한다고 가정하면 축력은 이 응력변화에 영향을 받아 40으로 출력됩니다. 프리텐션은 트러스요소타입에 프리스트레스를 입력할 경우에만 적용됩니다.

[요소타입]

적용가능한 요소타입은 아래와 같으며 각 타입에 따라 입력하는 하중성분이 달라집니다. 대상형상은 선택한 요소타입에 따라, 요소를 직접 선택하거나, 기하형상 (선,면,솔리드)을 선택할 수 있습니다. 형상의 경우 요소생성시 사용된 형상이어야 하며, 형상에 포함된 모든 요소절점에 입력된 하중이 적용됩니다.

[하중성분]

각 축방향별 하중 또는 응력을 정의하며, 함수를 이용하여 전체좌표계 기준으로 하중 크기의 선형 증/감을 모사할 수 있습니다. 요소타입에 따라 하중성분은 다음과 같이 구분됩니다.

• Nxx : 1D요소 축방향 초기작용력

• Mx,My,Mz : 각 요소좌표계 기준의 휨 작용력(모멘트하중)

• Sxx,Syy,Szz : 각 축방향 축응력

• Sxy,Syz,Szx : 각 평면방향 전단응력

평면/축대칭/솔리드 요소의 초기응력은 전체좌표계, 또는 요소좌표계 기준으로 하중작용방향을 설정할 수 있습니다.
