수동삭제

▒ 개요

미소선 또는 면은 요소생성시 주된 오류원인이 됩니다. 복잡한 기하형상을 모델링하는 과정에서 분할, 공유면생성등의 작업을 반복하다보면 의도하지 않은 미소면이 생성될 수 있습니다.

요소는 기하형상의 분할점을 기본으로 입력된 크기에 의해 선형보간하며 생성되는데, 이 때 요소를 생성할 수 없는 미소한 선, 또는 면은 인접형상과 합치거나 삭제후 재생성 하는등 수정과정을 거쳐야 합니다. 이러한 미소선, 면을 입력된 크기 기준으로 탐색하고, 삭제 또는 병합하기 위한 기능입니다.

8.1 면/선 삭제는 생성된 면과 선에대해서만 기능을 수행하며, 수동삭제는 솔리드의 하위형상으로 면/선을 탐색하고 수정할 수 있습니다.

▒ 방법

방법

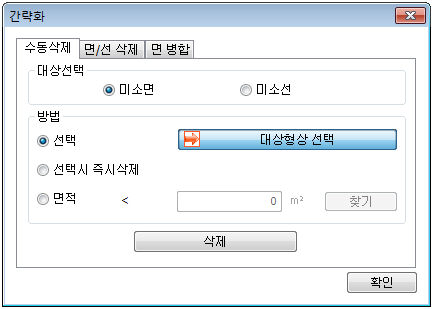

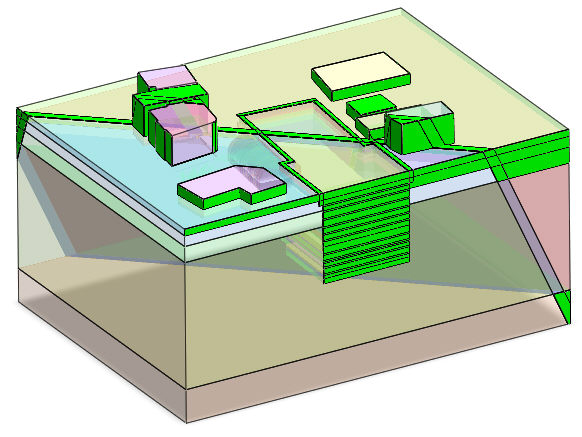

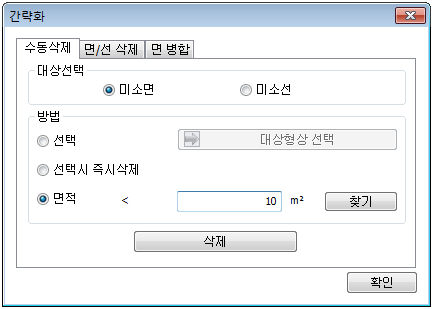

미소면이나 미소선 기하형상을 수동으로 선택하여, 해당 기하형상에서 삭제하거나, 생성할 요소크기 기준으로 미소면적을 직접 입력하여 전체 솔리드 형상에서 미소면적의 개수와 위치를 자동으로 파악할 수 있습니다. 아래 그림과 같이 미소면적 입력후 찾기 버튼을 선택하면 입력된 면적보다 작은 면이 하이라이트로 표시됩니다.

솔리드의 하위형상을 삭제하면서 옆 형상을 늘려 자동으로 맞추는 방식으로, 예를들어 솔리드의 작은 구멍을 삭제하면, 자동으로 구멍이 메워진 솔리드가 생성됩니다. 한 솔리드의 일부 면(하위형상)만 선택된 경우 삭제시 솔리드 형상을 유지할 수 없기 때문에 자동 삭제되지 않습니다. 이경우 해당 솔리드를 면으로 분해하여 수정하는 과정을 거쳐야 합니다.
