정형화되어 있지 않은 단면에서의 단면특성을 계산합니다. (면적(A), 비틀림계수(Ix), 비틀림응력계수, 단면2차모멘트(Iy, Iz), 유효전단면적(Ay, Az), 전단응력계수(Gy, Gz))

지반물성이 할당된 2D 요소를 선택하면, 선택한 요소와 물성으로부터 단면특성을 자동 계산하며, 1D 구조특성에서 이를 활용할 수 있습니다.

요소망이 조밀할수록 정해에 가까운 값을 얻을 수 있습니다.

복합단면특성 자동계산

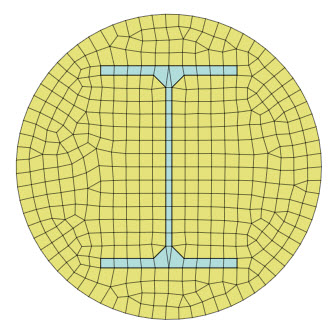

계산하고자 하는 복합 단면형상에 대한 2D 요소망을 작성합니다.

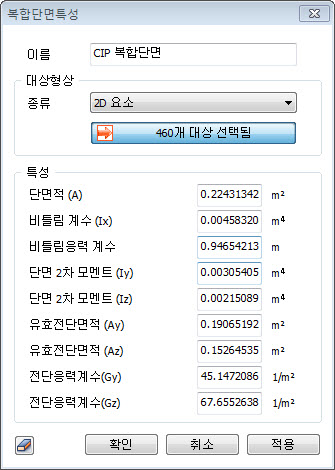

'복합단면 추가/수정' 창에서 '추가' 버튼을 클릭합니다. 사용자가 작성한 2D 요소망을 선택하면, 해당 단면에 대한 단면특성이 자동 계산됩니다.
확인 버튼을 눌러 단면특성을 저장합니다.

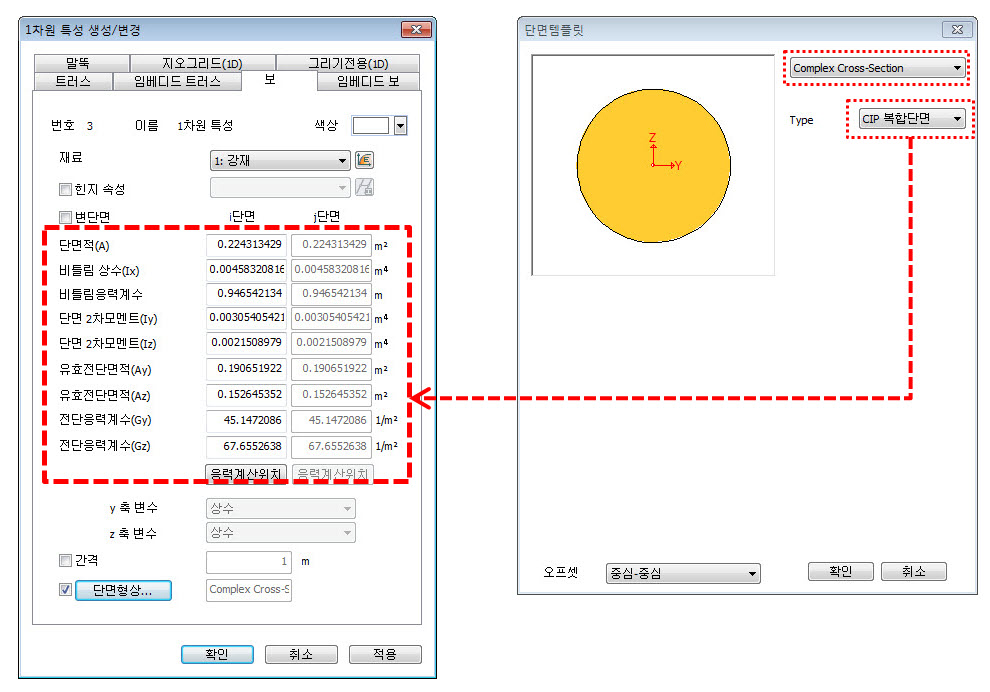

1D요소 생성 > 단면특성 적용

1D 구조요소 생성시 복합단면의 단면 특성을적용할 수 있습니다.
단면템플릿에서 [Complex Cross-Section] 형상을 선택하면, 복합단면으로 등록한 단면특성을 선택할 수 있습니다.

1D 단면형상에서 SRC-Box, SRC-Pipe, Rect-HBeam, Circle-HBeam 형상에 대해 정의할 수 있습니다. Concrete와 Steel의 DB를 선택하여 단면형상을 정의할 수 있으며, 프로그램 내에서는 탄성계수가 큰 steel로 복합단면형상이 계산되어집니다.
