인공지진파(MODS)



▒ 개요

IMG_C_ICON_DOT.gifGTS NX에 내장되어 있는 응답 스펙트럼 데이터베이스를 이용하여 가속도 데이터로 변환합니다.



▒ 방법

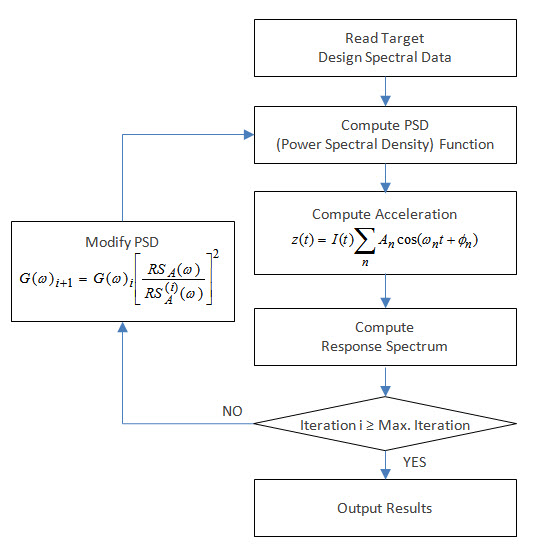

IMG_C_ICON_DOT.gifGTSNX에 내장되어 있는 응답 스펙트럼 데이터베이스를 이용해 가속도 데이터를 변환할 수 있는 별도 툴로 다음과 같은 계산과정을 수행합니다.

IMG_C_ICON_DOT.gifArtificial Earthquake (인공지진파 생성)

 - AGS에 내장되어 있는 응답스펙트럼의 데이터베이스를 이용하여 인공지진파를 생성합니다

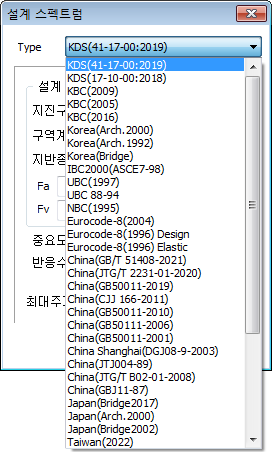

IMG_C_ICON_DOT.gifDesign Spectrum

 - 프로그램에 내장된 설계스펙트럼을 이용할 수 있습니다. 기본적으로 내장되어 제공되는 설계용 스펙트럼의 종류는 다음과 같습니다.

KDS(41-17-00:2019) : 한국, 건축물 내진설계기준(2019)
KDS(17-10-00:2018) : 한국, 통합 내진설계기준(2018)
KBC(2009) : 한국, 건축구조설계기준(2009)
KBC(2005) : 한국, 건축구조설계기준(2005)
KBC(2016) : 한국, 건축구조설계기준(2016)
Korea(Arch, 2000) : 한국, 건축물 하중기준 및 설계(2000)
Korea(Arch, 1992) : 한국, 건축물의 구조기준 등에 관한 규칙
Korea(Bridge) : 한국, 도로교 설계기준
IBC2000(ASCE7-98) : 미국, International Building Code 2000
UBC(1997) : 미국, UBC 97 규준
UBC 88-94 : 미국, UBC 91 규준
NBC(1995) : 캐나다 National Building Code of Canada
Eurocode-8(2004) : 유럽, 구조물의 내진설계 규준
Eurocode-8(1996) Design : 유럽, 구조물의 내진설계 규준
Eurocode-8(2003) Elastic : 유럽, 구조물의 내진설계 규준
China(GB/T 51408-2021) : 중국, 건축물 면진설계기준
China(JTG/T 2231-01-2020) : 중국, 내진설계 시방서
China(GB50111-2019) : 중국, 철도공정 항진 설계규범
China(CJJ 166-2011) : 중국, 도시 교량 내진 설계코드
China(GB50111-2010) : 중국, 철도공정 항진 설계규범
China(GB50111-2006) : 중국, 철도공정 항진 설계규범
(Code for Seismic Design of Railway Engineering)
China(GB50111-2001) : 중국, 건축물 내진 설계규준
China Shanghai(DGJ08-9-2003) 중국, 상해시 건축물 내진 설계규준
China(JTJ004-89) : 중국, 도로공사 내진설계 규준
China(JTG/T B02-01-2008) : 중국,  내진설계 시방서
China(GBJ111-87) : 중국, 철도공사 내진설계 시방서
Japan(Bridge, 2017) : 일본, 도로교 설계 규준
Japan(Arch, 2000) : 일본, 건축물 하중지침 및 동해설
Japan(Bridge, 2002) : 일본, 도로교 설계 규준
Taiwan(2022) : 대만, 내진설계 규준
Taiwan(2006) : 대만, 내진설계 규준
TaiwanBrg(89) Horizontal : 대만, 도로교 내진설계규준
TaiwanBrg(89) Vertical : 대만, 도로교 내진설계규준
IS 1893(2002) : 인도, Indian Seismic Code
IS 1893(2016) : 인도, Indian Seismic Code
NSR-10 :  콜롬비아, 건축물 내진설계 기준(극한강도설계)
P100-1(2013) : 루마니아, 설계코드
NTC2018 : 이탈리아, 기술표준
DPWH-LRFD BSDS(2013) : 필리핀, 고속도로 교량 설계기준
AS 5100.2(2017) : 호주, 고속도로 교량 설계기준
IRC SP 114-2018 : 인도, 도로교량 내진설계기준

IMG_C_ICON_DOT.gif덮개함수

 - 응답스펙트럼에 상응하는 가속도 시간이력을 생성하기 위해 아래 식을 이용한 가속도 시간이력을 계산하게 됩니다.

여기서, ω_n= 주파수, A_n= 진폭, ϕ_n= 위상각, I(t) = 덮개함수 입니다.

덮개함수는 실제 지진의 일시적인(Transient) 특성을 모사하기 위해 정상운동(Steady state Motion)에 곱해지는 함수로 사다리꼴(Trapezoidal), 복합형(Compound) 및 지수형(Exponential) 등으로 나눌 수 있습니다. 만일 덮개함수가 없다면 가속도 시간이력은 시작부터 끝까지 거의 일정한 크기를 갖는 형태를 나타내게 됩니다.

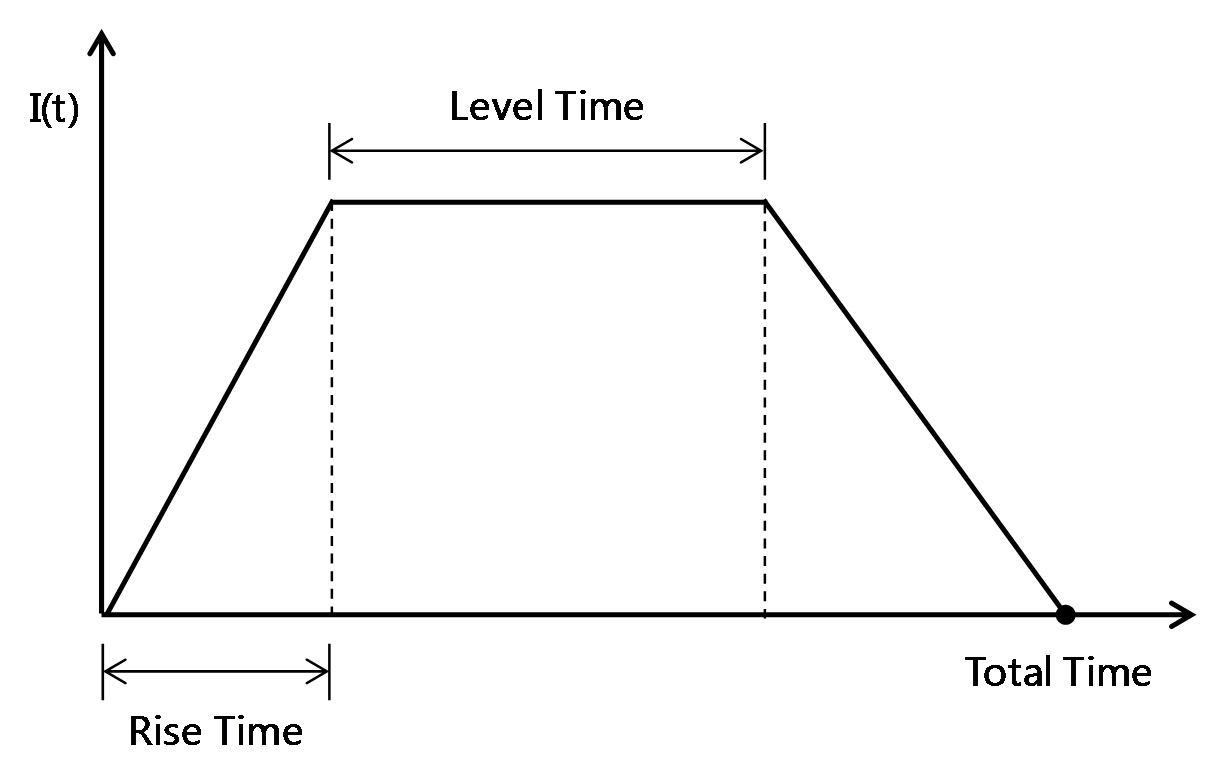

AGS에서는 사다리꼴 덮개함수를 지원합니다. 사다리꼴 덮개함수의 Rise Time, Level Time, Total Time의 정의는 아래 그림과 같습니다.

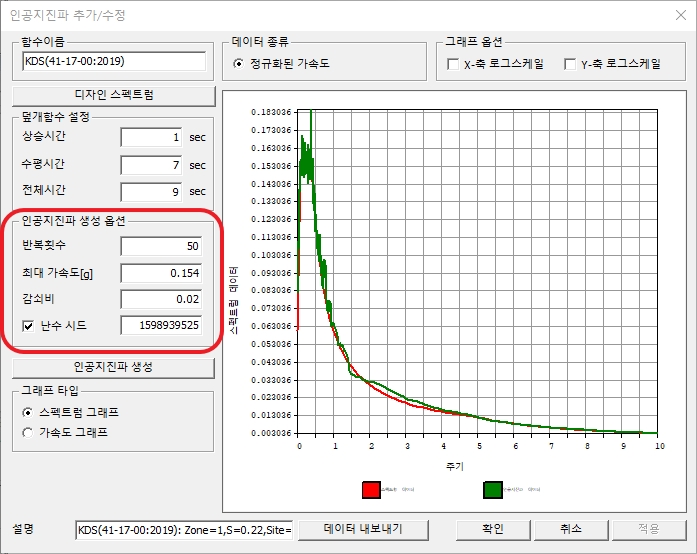

IMG_C_ICON_DOT.gif인공지진파 생성옵션

- 반복횟수 : 인공지진파의 응답스펙트럼 결과를 입력된 응답스펙트럼에 일치시키기 위한 최대 반복계산 횟수

- 최대 가속도(g) : 인공지진파의 최대 지진가속도

- 감쇠비 : 인공지진파로부터 응답스펙트럼을 정의할 때 적용할 감쇠비



IMG_C_ICON_DOT.gif그래프 타입

- 스펙트럼 그래프 : 스펙트럼 데이터 기준으로 가속도 데이터를 확인

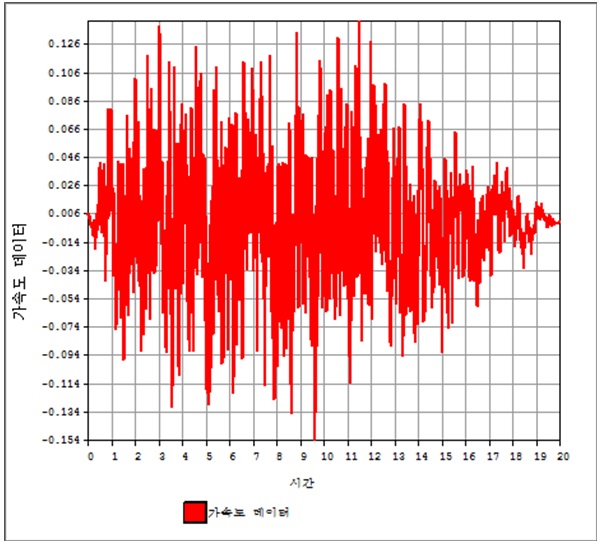

- 가속도 그래프 : 가속도 데이터 기준으로 그래프를 확인
