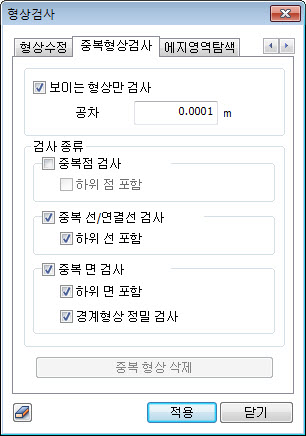

[보이는 형상만 검사]
화면상에 존재하는 형상에 대해서 공차거리 내에 들어오는 중복 체크를 수행합니다. 대상의 보이기/숨기기 여부는 관계없이 체크가 수행됩니다.
검사종류
[중복점 검사]
중복되어 존재하는 점을 체크합니다. 독립적으로 존재하는 점에 대해서만 체크 하며 중복된 점은 노란색 원으로 표시됩니다. [하위 점 포함]을 체크하는 경우 하위형상으로 존재하는 점(예: 직육면체의 꼭지점)에 대해서도 중복을 검사합니다.
[중복 선/연결선 검사]
중복되어 존재하는 선이나 연결선을 체크합니다. 독립적으로 존재하는 선이나 연결선에 대해서만 체크 하며 중복된 선나 연결선은 녹색 선으로 표시됩니다. [하위 선 포함]을 체크하는 경우 하위형상으로 존재하는 선(예: 사각형의 모서리)에 대해서도 중복을 검사합니다.
[중복 면 검사]
중복되어 존재하는 면을 체크합니다. 독립적으로 존재하는 면에 대해서만 체크하며 중복된 면은 녹색의 에지로 둘러싸인 주황색 면으로 표시됩니다.[하위 면 포함]을 체크하는 경우 하위형상으로 존재하는 면(예: 육면체의 한 면)에 대해서도 중복을 검사합니다. [경계형상 정밀검사] 옵션을 사용하는 경우 완벽하게 동일한 면에 대해서만 중복이 체크됩니다. 동일한 면은 면을 외부 경계에 존재하는 점의 개수, 점의 좌표 그리고 에지의 방향이 동일한 면을 의미합니다.
중복형상 삭제
독립적인 형상이 중복되어 있는 경우 하나만 남기고 나머지 중복된 형상을 모두 삭제하여 중복되지 않게 합니다. 단, 하위형상들은 삭제하지 않습니다.
3차원 기하형상을 생성한 이후에는 공유면을 확인하는 작업이 필요합니다. 공유가 되어 있지 않은 솔리드에서 요소망을 생성하게 되면, 자유면이 존재하게 되며, 이런 경우 해석을 수행하게 되면 정확한 해석결과를 얻기 힘듭니다. 따라서 이러한 공유면을 형상검사 > 중복형상검사를 통해 확인할 수 있습니다. 솔리드의 공유면을 확인하기 전에 솔리드의 보기 모드를 선형상으로 선택하시면 내부영역에 대해서도 쉽게 객체정보를 확인할 수 있습니다.
서로 맞닿은 형상끼리의 공유면이 정상적으로 보이지 않는 경우에는 교차연산 > 솔리드 작업을 통해서 공유면을 생성할 수 있습니다.
|
동일한 위치에 중복된 형상을 체크합니다.
