Generator Feature: Extrude Shape

기능

Extrusion Profile들을 (Face, Wire, Edge) 추출하여 Solid 또는 Shell, Face를 만듭니다. 이때 Face를 사용하면 Solid만을 만들 수 있으며, Wire를 사용하면 Shell을 만들 수 있고, Edge를 사용하면 Face를 만들 수 있습니다. 특수한 경우로 닫힌 Wire또는 닫힌 Edge를 사용하면 Solid 옵션을 적용하여 Solid를 만들 수도 있습니다.

호출

Main Menu : Geometry > Generator Feature > Extrude...

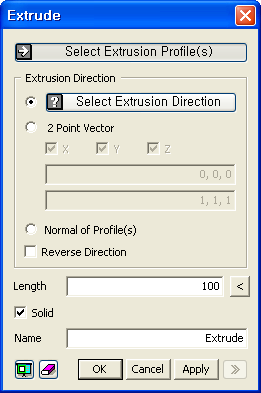

<Extrude>

Select Extrusion Profile(s)

Extrude작업에 사용될 Profile (Face, Wire, Edge)을 선택합니다.


Extrusion Direction

Extrude할 방향을 선택합니다.

Select Extrusion Direction

Extrude 방향 (Datum Axis, Datum Plane, Face, Edge)을 직접 선택합니다.

2-Pt Vector

두 지점을 입력하여 만들어진 벡터의 방향으로 Extrude방향을 지정합니다. X,Y,Z 축을 지정하여 Extrude방향을 성분별로 제한할 수 있습니다.


Normal of Profile(s)

Extrusion Profile이 Normal방향을 정의할 수 있는 경우 Extrusion Profile의 Normal 방향으로 Extrude 작업을 수행합니다. Extrusion Profile들이 여러개인 경우 각각의 Normal방향을 사용하여 Extrude됩니다. Extrusion Profile로 곡면이나 직선을 선택한 경우에는 Extrusion Profile이 올바른 Normal방향을 정의할 수 없으므로 사용해서는 안됩니다.


Length

Extrude 길이를 입력합니다. 항상 양의 값만 입력할 수 있습니다.

Extrusion Direction으로 선택한 방향이 유한한 길이가 있는 경우에는 (직선 Edge를 선택했거나 2-Pt Vector를 지정한 경우) 버튼을 클릭하면 추출 길이가 자동으로 Length에 입력됩니다.

Name

생성될 형상의 명칭을 입력합니다. 여러 개의 Extrusion Profile을 사용하여 한꺼번에 Extrude하는 경우 모두 동일한 명칭으로 생성됩니다.

Reverse Direction

선택한 방향의 반대방향으로 Extrude 작업을 수행합니다.


Solid

닫힌 Wire또는 닫힌 Edge를 사용하여 Solid를 생성하는 경우 사용합니다. 닫혀지지 않은 Edge또는 Wire를 사용하여 작업을 수행하는 경우, 이 옵션을 사용하면 오류가 발생하지는 않지만, 잘못된 형상을 만들어 주게 되므로 주의합니다.

Example: Extrude Shape

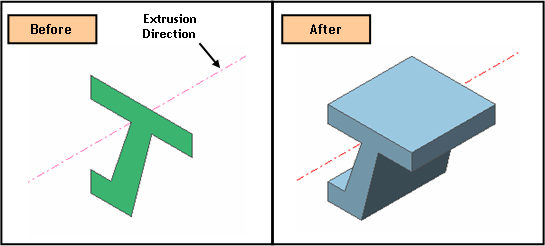

Extrude 방향을 직접 선택

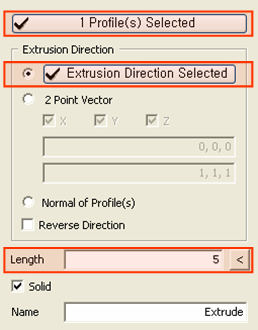

<Instruction>

1. Profile을 선택합니다.

2. Extrusion Direction을 선택합니다.

3. Length에 5를 입력합니다.

4. [OK]버튼을 클릭합니다.

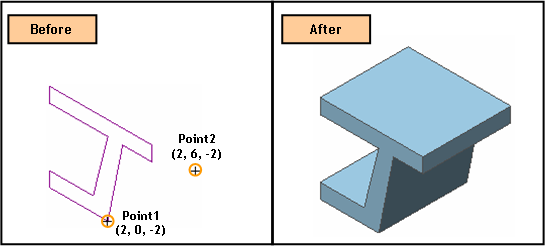

Extrude 방향을 두 지점으로 이루어진 벡터 방향으로 지정

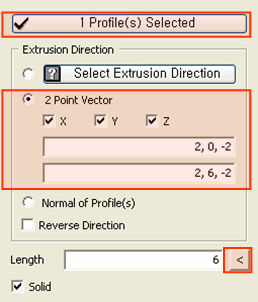

<Instruction>

1. Selection Filter를 Wire (W)로 변경합니다.

2. Profile을 선택합니다.

3. Extrusion Direction을 2 Point Vector로 지정합니다.

4. (2, 0, -2)를 입력합니다.

5. (2, 6, -2)를 입력합니다.

6. [<]버튼을 클릭합니다.

7. [OK]버튼을 클릭합니다.

Note

1. 2개의 Point를 지정한 후 [<]버튼을 클릭하면 거리가 자동으로 계산되어 입력됩니다
