결과: 등위면










기능

등위면의 값과 출력 방법에 대해 항목을 설정합니다. 등위면 기능을 사용하면 모델에서 결과값이 동일한 영역을 확인할 수 있습니다.









호출

특성창 > 등위면

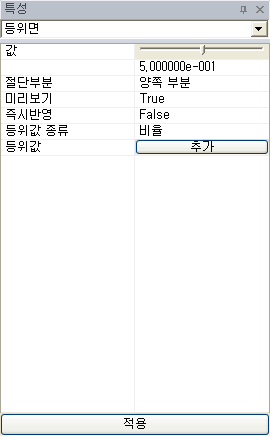

<등위면>

값

등위면의 값을 입력합니다. Button_Drag_Bar.png 를 드래그하여 지정할 수도 있습니다.


절단부분

상위값 부분

입력한 값 보다 결과 값이 큰 영역만 화면상에 표시합니다.



하위값 부분

입력한 값 보다 결과 값이 작은 영역만 화면상에 표시합니다.



양쪽 부분

입력한 값 보다 해당하는 등위면을 화면상에 표시합니다.


미리보기

True

값에서 설정한 값에 대한 등위면을 화면상에 표시합니다.



False

추가 버튼을 이용하여 만든 등위면 리스트 중 선택된 등위면들을 화면상에 표시합니다.


즉시반영

값 변경시 해당되는 등위면을 화면상에 표시합니다.


등위값 종류

비율

비율로 등위면 화면상에 표시합니다.



값

값을 등위면  화면상에 표시합니다.



등위값

추가 버튼을 클릭하면 현재 상태의 등위면을 특성창에 저장합니다. 저장한 등위면을 삭제할 때는 특성창에 해당 등위면을 선택한 후 키보드의 Delete키를 누릅니다.









참고



여러 단계에 걸쳐서 동일한 결과값을 등위면으로 표현하고자 하는 경우에는 메인메뉴에서 결과 > 다중스텝 등위면 기능을 사용합니다.
