불러오기: STEP










기능



기하형상 중립 파일인 STEP(Standard for the Exchange of Product Model Data)파일을 불러옵니다. 하나의 프로젝트에 여러개의 Step파일을 불러올 수 있습니다.

Step파일은 파일 형식 자체에 기하형상을 정의하기 위한 충분한 정보가 들어있기 때문에 후속하는 모델링 작업에서 오류를 유발할 여지가 적습니다.











호출

메인 메뉴 : 파일 > 불러오기 >STEP...

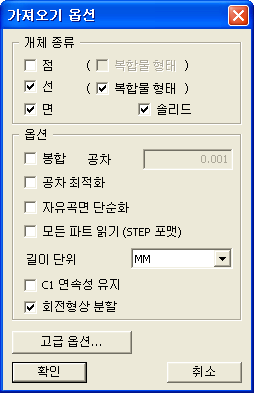

<가져오기 옵션>



개체 종류

불러오기 할 기하형상 종류를 지정합니다.

STEP파일에 점 데이터가 포함되어 있는 경우 점을 불러오기합니다.

복합물 형태

많은 점이 불러오기되는 경우 복합물 형태 옵션에 체크하여 점들을 하나의 복합물 형태로 묶어서 불러오기합니다. 하나의 복합물 형태로 묶는 경우 관리가 용이합니다.



STEP파일에 선 데이터가 포함되어 있는 경우 선을 불러오기합니다.

복합물 형태

많은 선이 불러오기되는 경우 복합물 형태 옵션에 체크하여 선들을 하나의 복합물 형태로 묶어서 불러오기합니다. 하나의 복합물 형태로 묶는 경우 관리가 용이합니다.



STEP파일에 면 데이터가 포함되어 있는 경우 면을 불러오기합니다.



솔리

STEP파일에 솔리드 데이터가 포함되어 있는 경우 솔리드를 불러오기합니다.





옵션

불러오기할 형상을 옵션을 적용하여 적절하게 수정한 상태로 불러오기합니다.

봉합

면들을 하나의 쉘로 불러오기하기 위해 봉합합니다. 봉합 공차를 입력해야 합니다.



공차 최적화

불러오기한 형상은 형상이 가지고 있는 공차가 적절하지 못할 수가 있습니다. 이를 방지하기 위해 공차 최적화기능을 적용하여 불러오기합니다.



자유곡면 단순화

불러오기한 형상이 자유곡면 종류인 경우에 최소한으로 만족해야하는 연속성 값을 지정합니다. 예를 들어 1로 지정했을때 C0 연속성만을 만족하는 형상이 불러오기된다면 프로그램이 C0지점에서 형상을 끊어서 C1 연속성을만족하도록 강제로 분할하여 불러오기합니다.



모든 파트 읽기 (STEP 포맷)

STEP파일의 파트에 여러개의 형상이 존재하는 경우 모든 형상을 다 불러오기하지 못할 수 있습니다. 이런 경우 이 옵션에 체크하면 모든 형상을 다 불러오기할 수 있습니다. 다만 이 옵션에 체크하는 경우에는 하나의 형상이 중복되어 불러오기가 될 수 있으므로 불러오기 후에 중복 체크를 해서 중복된 형상을 삭제해주어야 합니다.



길이 단위

불러오기한 형상에 적용할 단위 시스템을 지정합니다.



C1 연속성 유지

불러오기할 형상에 포함되어 있는 복잡한 곡선형상을 단순한 형태로 바꾸어 줍니다.



회전형상 분할

불러오기할 형상에 포함되어 있는 회전형상을 안정하게 분할된 형태로 바꾸어 줍니다.




불러오기 작업에 관련되는 자세한 세부 설정을 합니다. 기본값을 그냥 사용하는 것이 좋습니다.









참고



가장 이상적인 경우는 옵션 중 공차 최적화, 정규화, 자유곡면 연속성을 사용하여 불러오기하는 것입니다. 하지만 이 경우 모델이 크거나 모델에 매우 좋지 않은 형상이 포함되어 있는 경우에 프로그램의 연산 시간이 길어질 수 있습니다.
