선: 모따기
기능
직선의 엣지와 직선의 엣지가 교차하는 지점에 모따기를 적용합니다. 엣지들이 작업평면 상에 존재하고 있는 경우에만 모따기가 생성됩니다.
호출
메인 메뉴 : 기하형상 > 선 > 모따기...
<모따기>
모따기 길이 1
첫 번째로 선택하는 엣지에서 모따기를 위하여 줄일 엣지 길이를 입력합니다.
모따기 길이 2
두 번째로 선택하는 엣지에서 모따기를 위하여 줄일 엣지 길이를 입력합니다.
모따기할 첫번째 개체 선택
모따기를 적용하고자 하는 두 개의 직선 엣지중 하나를 선택합니다.
모따기할 두번째 개체 선택
모따기를 적용하고자 하는 두 개의 직선 엣지중 나머지 하나를 선택합니다.

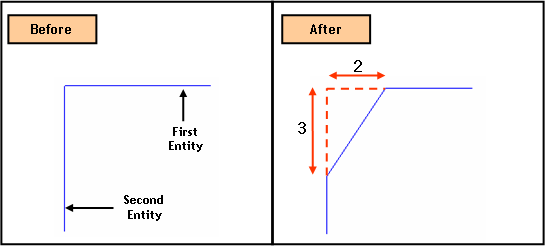

엣지를 선택할 때 마우스 클릭을 이용하여 선택을 합니다. 이때 마우스 클릭을 한 엣지상의 위치를 기준으로 모따기가 생성됩니다. 모따기 길이 1, 2를 입력하고 엣지 두 개를 차례로 선택하면 자동으로 모따기 작업이 수행됩니다. 이 경우 적용 버튼은 아무런 기능을 하지 않습니다. 모따기는 하나의 독립적인 엣지로 생성됩니다.
기존형상 잘라내기
체크가 되어 있는 경우 모따기가 적용된 부분의 바깥쪽을 제거시킵니다.
