기본형상: 토러스
기능

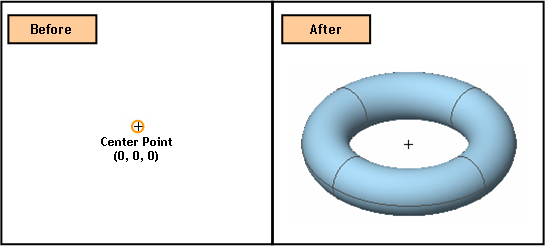

도너스 형태의 회전체를 생성합니다. 닫힌 단면을 사용하면 쉘 또는 솔리드 종류의 원환체를 생성할 수 있으며, 닫히지 않은 단면 형상을 사용하면 가운데가 막혀 있는 회전체를 만듭니다. 단면 형상은 원 또는 원호입니다.
호출
메인 메뉴 : 기하형상 > 기본형상 > 토러스...

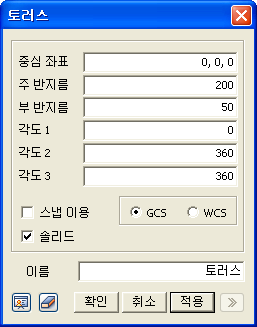

<토러스>
중심 좌표
원환체의 중심의 위치를 입력합니다. 대화상자에서 좌표를 키보드로 입력하거나 작업평면 상에서 마우스를 이용하여 좌표를 입력할 수 있습니다. 마우스를 이용하여 좌표를 입력하는 경우 스크린 스냅 옵션이 선택되지 않았다면 좌표값만 변경됩니다. 스크린 스냅 옵션이 켜져있을 경우 좌표입력과 함께 원환체가 자동으로 생성됩니다.
주 반지름
원환체의 반지름을 입력합니다.
부 반지름
원환체를 구성하게 될 원의 반지름을 입력합니다.
각도 1
회전체의 단면형상(원 또는 원호)의 시작 각도를 입력합니다. 단면형상의 각도는 단면형상이 XZ평면상에 위치한다고 가정할 때 x축의 양의 방향과 이루는 각입니다.
각도 2
회전체의 단면형상(원 또는 원호)의 끝 각도를 입력합니다. 각도1과 각도 2로 정의되는 단면형상이 닫혀진 원인 경우 원환체를 만듭니다.
각도3
Z 축을 기준으로 한 단면형상의 회전각입니다.
GCS
중심 좌표에 GCS(전체 좌표계)를 기준으로, 3차원 공간 좌표를 입력합니다.
WCS
중심 좌표에 WCS(작업평면 좌표계)를 기준으로 작업평면의 XY 평면좌표를 입력합니다. 구는 작업평면 상에 생성 됩니다.
스냅 이용
스냅 기능을 사용하여 작업평면 상에 마우스 클릭으로 중심 좌표를 입력합니다. 마우스 클릭과 동시에 원환체가 생성됩니다.
솔리드
솔리드 종류의 원환체를 생성합니다. 체크하지 않은 경우 쉘 종류의 원환체를 생성합니다.
이름
생성될 원환체의 명칭을 입력합니다.
참고
각도 1과 각도2를 기본 값을 사용하지 않고 바꾸어서 솔리드 종류의 토러스를 생성하려는 경우 토러스를 생성할 수 없거나 잘못된 형상을 만들 수도 있습니다.
