솔리드: 잘라내기
기능
솔리드를 잘라냅니다.
호출
메인 메뉴 : 기하형상 > 솔리드 > 잘라내기...
<잘라내기>
잘라내기 할 솔리드 선택
잘라낼 솔리드를 선택합니다. 선택 필터는 기하형상으로 고정되어 있으며, 솔리드만 선택이 가능합니다.

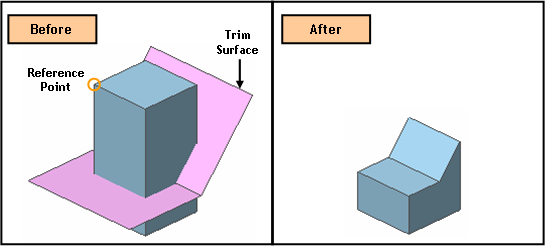

잘라내기 기준면 선택
잘라내기 작업의 기준이 되는 면 (데이텀평면, 기하형상)을 선택합니다. 여러개의 면으로 이루어진 형상을 사용하여 트림하고자 하는 경우에는 면들을 하나의 쉘로 묶은 후 사용해야 정확한 형상을 얻을 수 있습니다.
제거부분의 점
잘라내기하여 제거할 방향쪽의 임의 지점의 좌표를 입력합니다. 스냅을 사용할 수 있습니다.
