경계조건: 보 단부 접합조건

기능

보요소의 양단부 접합조건(Hinge, Sliding, Roller Joint, Partial Fixity)을 입력하거나 이미 입력되어 있는 접합조건을 대체 또는 삭제합니다.

호출

메인 메뉴 :  모델 > 경계조건 > 보 단부 접합조건...

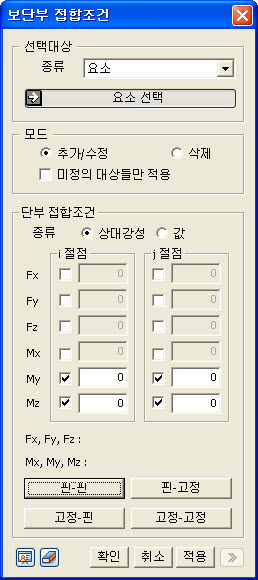

<보 단부 접합조건>

선택대상

단부 접합조건을 정의할 보요소를 선택합니다. 'Element' 타입만 선택 가능합니다.

모드

추가/수정

임의의 보요소의 양단부 접합조건을 신규 또는 대체 입력할 경우 지정합니다.

삭제

임의의 보요소에 이미 입력되어 있는 양단부 접합조건을 삭제할 경우 지정합니다.

미정의 대상들만 적용

추가선택시 이 옵션을 체크하면 미리 정보가  입력되어 있는 요소 또는 절점은 기존에 입력되어있는 정보를 유지하고, 체크를 해제하면 새롭게 입력된 정보로 대체됩니다.

단부 접합조건

종류

양단부에 대한 접합조건 및 부분강결조건(partial fixity)을 요소좌표계 기준으로 입력합니다.

부분강결조건은 보요소의 강성성분에 대한 비율 또는 강성값을 직접 입력합니다.

단, 비선형해석, 침투해석(정상류/비정상류)의 경우에는 부분강결조건이 해석되지 않으므로 완전해방('0') 상태나 강결상태('1') 조건만 입력해 주시기 바랍니다.

Relative

단부의 구속도를 강성 비율로 입력합니다.예를 들어, i-절점은 N1측 단부로, j-절점은 N2측 단부를 의미하고 단부 강성이 30% 유효한 경우는 0.3으로 입력합니다. '0'을 입력하면 완전 release 상태이고, '1'을 입력하면 강결상태가 됩니다.

Value

단부의 구속 강성값을 직접 입력합니다.

Fx

단부의 축력을 해제하는 경우 지정합니다.

Fy

단부의 요소좌표계 y축 방향의 전단력을 해제하는 경우 지정합니다.

Fz

단부의 요소좌표계 z축 방향의 전단력을 해제하는 경우 지정합니다.

Mx

단부의 비틀림 모멘트를 해제하는 경우 지정합니다.

My

단부의 요소좌표계 y축 방향에 대한 모멘트를 해제하는 경우 지정합니다.

Mz

단부의 요소좌표계 z축 방향에 대한 모멘트를 해제하는 경우 지정합니다.

아래의 4가지 버튼을 이용하여 일반적인 지점조건에 대해서 편리하게 입력할 수 있습니다.

양단부의 요소좌표계 y축과 z축에 대한 휨강성을 해제합니다.

N1측 단부의 요소좌표계 y축과 z축에 대한 휨강성을 해제합니다.

N2측 단부의 요소좌표계 y축과 z축에 대한 휨강성을 해제합니다.

양단부의 모든 접합조건을 완전접합조건(Fix)으로 지정합니다.

모든 입력이 완료된 후  을 클릭합니다. 계속해서 다른 부분에 경계조건을 입력하려면 을 클릭하여 입력을 계속합니다. 입력된 정보를 초기화시키려면 를 클릭하고 다시 입력합니다.
