요소: 측정

기능

요소의 길이(1D), 면적, 부피, 질량, 무게(2D), 부피, 질량, 무게(3D)등을 확인합니다.

호출

메인 메뉴 :  모델 > 요소 > 측정...

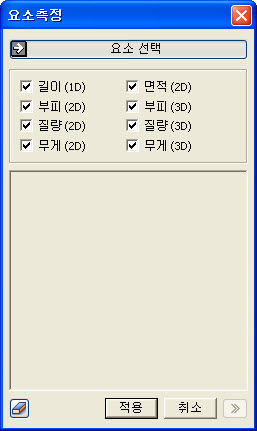

<요소측정>

요소 선택

측정할 요소 (1D 요소, 2D 요소, 3D 요소, 요소)를 선택합니다.


길이(1D)

선택된 요소 중 1D 요소의 전체 길이를 측정합니다.


면적(2D)

선택된 요소 중 2D 요소의 전체 면적을 측정합니다.

부피(2D)

선택된 요소 중 2D 요소의 부피를 측정합니다. 2D요소가 가진 특성의 정보와 요소의 면적을 사용하여 가상의 부피를 계산합니다.


부피(3D)

선택된 요소 중 3D 요소의 전체 부피를 측정합니다.

질량(2D)

선택된 요소 중 2D 요소의 전체 질량을 측정합니다.


질량(3D)

선택된 요소 중 3D 요소의 전체 질량을 측정합니다.

무게(2D)

선택된 요소 중 2D 요소의 전체 중량을 측정합니다.


무게(3D)

선택된 요소 중 3D 요소의 전체 중량을 측정합니다.

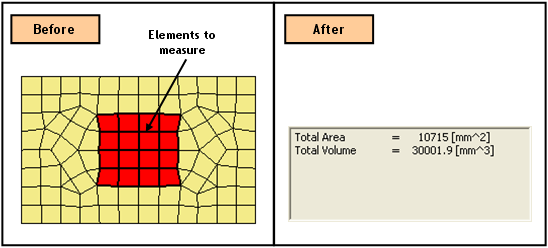

예제: 요소 > 측정

2D 요소의 면적을 계산합니다.

<설명>

1. 면적을 계산할 요소 16개를 선택합니다.

2. 면적 (2D)와 부피 (2D)에 체크되어 있음을 확인합니다.

3. [적용] 버튼을 클릭합니다.

4. 요소측정 대화 상자에 표시된 정보를 확인합니다.
