하중: 응답스펙트럼 하중세트










기능

응답스펙트럼해석 수행에 필요한 하중조건과 응답스펙트럼함수 그리고 응답스펙트럼 하중의 재하방향을 입력합니다.









호출

메인 메뉴 : 모델 > 하중 > 응답스펙트럼데이터 > 응답스펙트럼하중세트...

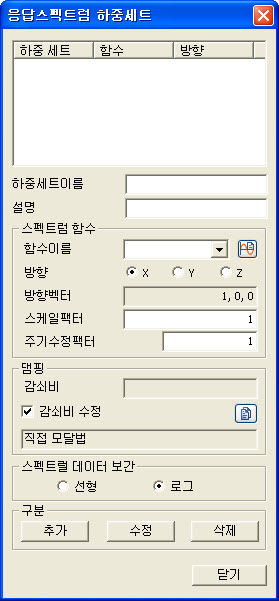

<응답스펙트럼 하중세트>



하중세트이름

생성하고자 하는 하중조건의 이름을 입력합니다.


설명

설명문을 입력합니다.


스펙트럼 함수

함수이름

응답스펙트럼해석조건의 이름을 입력합니다.



방향

응답스펙트럼 하중의 방향을 선택합니다.



방향벡터

선택한 방향에 따라 방향벡터가 결정됩니다.



스케일팩터

입력된 응답스펙트럼하중에 대한 증감계수를 입력합니다.



주기수정팩터

고유치 해석을 통해 계산된 주기를 증감하는 계수를 입력합니다.응답스펙트럼 해석을 위해서 고유치 해석에 의해 발생된 고유주기를 적용할때 발생된 고유주기를 일괄적으로 증감하는 계수입니다.


댐핑

감쇠비

댐핑 계수



감쇠비 수정

이 옵션을 체크한 경우 보정식을 이용하여 모드별 댐핑을 적용합니다. 책자버튼.gif을 클릭하여 댐핑법 대화창에서 모드별 댐핑을 산출하는 방법을 선택할 수 있습니다.




<댐핑법>



직접모달법

각 모드별로 사용자가 직접 감쇠비를 정의하고 정의된 모드별 감쇠비에 따라서 스펙트럼 함수를 조정하여 모드별 응답을 계산합니다.

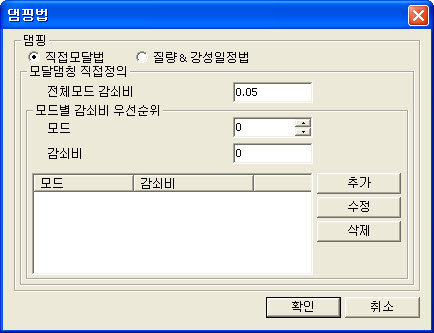

<댐핑법 - 직접모달법>



모달댐칭 직접정의

모드별 감쇠비를 직접 정의합니다.

전체모드 감쇠비

사용자에 의하여 직접 입력된 모드별 감쇠비를 제외한 전체모드에 대하여 기본적으로 적용되는 감쇠비입니다. 아래 모드별 감쇠비 우선순위 입력란에서 지정한 특정모드의 감쇠비를 제외한 나머지 모드에 모두 적용됩니다. 입력된 감쇠비가 응답스펙트럼함수에서 사용자에 의하여 입력된 감쇠비와 다른 경우에는 여기서 입력된 감쇠비를 기준으로 복수 입력한 스펙트럼 데이터를 이용하여 서로 보간하여 해석에 사용됩니다.


모드별 감쇠비 우선순위

사용자가 직접 모드별 감쇠비를 별도로 입력하는데 사용됩니다.

모드

모드번호



감쇠비

모드별 감쇠비



모드별 감쇠비를 신규로 입력하거나 추가할 경우




이미 입력된 모드별 감쇠비를 수정할 경우




이미 입력된 모드별 감쇠비를 삭제할 경우


질량 & 강성일정법

사용자에 의하여 지정되는 두개 모드에 대한 동적특성치와 모드감쇠비를 이용하여 질량 및 강성행렬에 비례하는 감쇠행렬을 산정합니다. 이 감쇠행렬을 이용하여 각 모드별 감쇠비를 평가하고 모드별 감쇠비를 반영하여 응답스펙트럼 해석을 수행합니다.

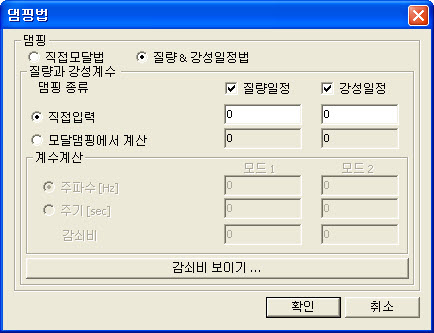

<댐핑법 - 질량 & 강성일정법>



댐핑 종류

감쇠행렬이 질량에 비례하는 형태인지, 강성에 비례하는 형태인지를 체크합니다.

직접입력

댐핑 종류에서 체크된 항목에 대해 비례계수를 직접 입력합니다.



모달댐핑에서 계산

사용자가 지정한 모드감쇠비로부터 비례계수를 계산하여 자동 입력합니다.


계수계산

댐핑 종류의 체크항목에 따라 질량 또는 강성에만 비례하는 감쇠행렬의 경우에는 한 개의 모드 감쇠비만을 지정할 수 있으며 둘 다에 비례하는 경우에는 두 개의 모드 감쇠비를 지정할 수 있습니다.

주파수 [Hz]

비례계수의 계산을 위해 감쇠비를 지정할 모드의 진동수를 입력합니다.



주기 [Sec]

비례계수의 계산을 위해 감쇠비를 지정할 모드의 주기를 입력합니다.



감쇠비

입력된 주파수 또는 주기에 해당되는 모드의 감쇠비를 지정합니다.



입력된 비례계수로부터 특정 진동수 혹은 주기를 가진 모드의 감쇠비를 계산해서 보여주는 감쇠비 대화상자가 활성화 됩니다. 질량 및 강성에 비례하는 감쇠를 사용하는 경우 최대 2개의 모드에 대해서만 감쇠비를 지정할 수 있으므로 다른 나머지 모드에 대해서는 어느 정도의 감쇠비가 반영되는지를 간단히 계산해 볼 수 있는 기능입니다.






<감쇠비>



스펙트럴 데이터 보간

응답스펙트럼 하중 데이터의 보간방법을 선택합니다.

선형

응답스펙트럼 하중 데이터를 선형보간합니다.



로그

응답스펙트럼 하중 데이터를 로그스케일로 보간합니다.


응답스펙트럼해석조건을 신규로 입력하거나 추가할 경우, 위에 있는 입력항들을 모두 입력하고 but_add_2.jpg 버튼을 클릭합니다.

이미 입력된 응답스펙트럼해석조건을 수정할 경우, 대화상자 상단의 목록표에서 응답스펙트럼해석조건을 선택한 후   BUT_MOD_2.JPG버튼을 클릭합니다.

이미 입력된 응답스펙트럼해석조건을 삭제할 경우, 대화상자 상단의 목록표에서 응답스펙트럼해석조건을 선택한 후   BUT_DEL_3.JPG버튼을 클릭합니다.
