Attribute

속성 : 속성

기능	속성 정보를 정의합니다. 속성 정보는 구조물 또는 지반의 재료 특성치와 단면 정보(판요소의 경우 두께정보)로 구성되어 있으며 요소 생성이 요소에 할당됩니다.

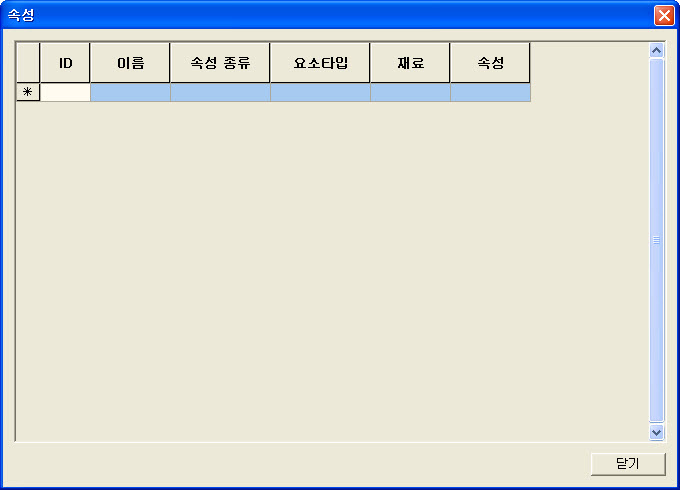

호출	메인 메뉴 : 모델 > 속성 > 속성... 도구모음의 해석 탭에서 속성 클릭

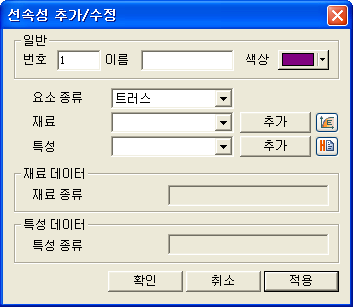

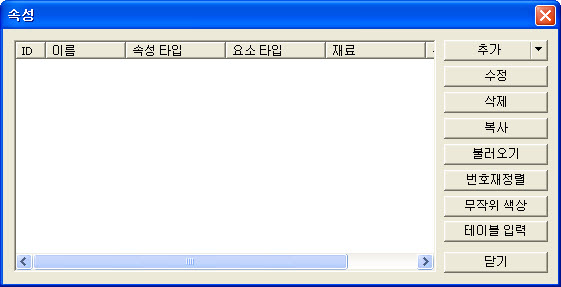

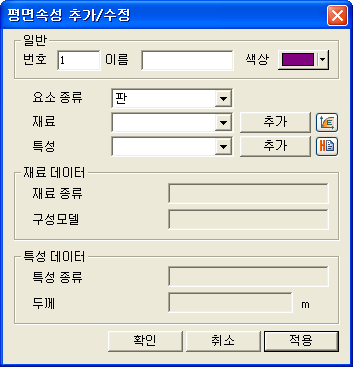

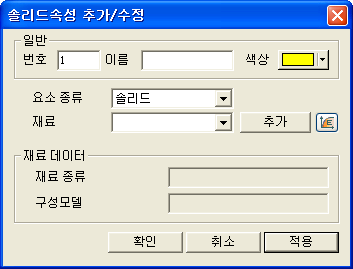

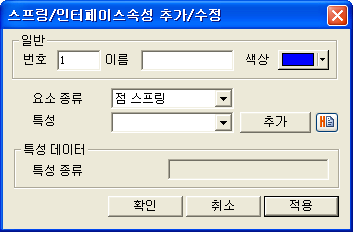

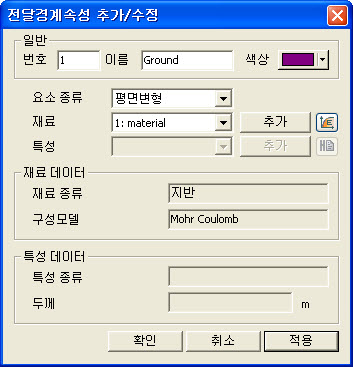

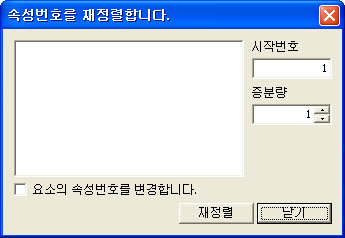

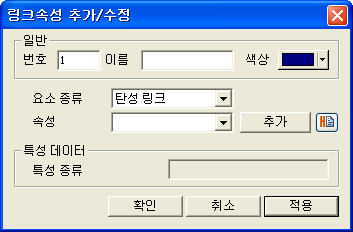

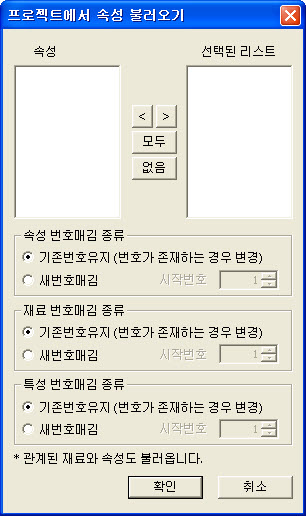

<속성> 속성 데이터를 추가할 경우 의 화살표를 클릭하여, 원하는 종류의 속성을 선택합니다. 1. 직선을 선택한 경우 일반 번호ID 속성 데이터의 번호가 표시됩니다. 사용자가 속성을 정의하는 순서대로 번호가 부여됩니다. 이름 속성 데이터의 이름을 입력합니다. 색상 해당 속성 데이터가 정의된 요소의 색깔을 정의합니다. 요소 종류 해당 속성이 할당될 요소의 종류를 선택합니다. 트러스, 보, 말뚝, 임베디드 트러스, 인장전담요소/Hook요소, 압축전담요소/Gap요소, 그리기전용(1D), 지오그리드(1D) 중에서 선택할 수 있습니다. 트러스 2개의 절점에 의해 정의되고 요소축 방향의 힘만 전달할 수 있는 요소. 일반적으로 록볼트(Rock-Bolts), 앵커(Anchor) 및 버팀대(Strut) 등에 사용됩니다. 보 2개의 절점의 의해 정의되며 인장 및 압축, 전단, 굽힘, 비틀림 등의 거동에 대한 강성을 가지는 요소입니다. 비선형 보 2개의 절점의 의해 정의되며 인장 및 압축, 전단, 굽힘, 비틀림 등의 비선형 거동에 대한 강성을 가지는 요소입니다. 말뚝 임베디드 보 요소 형식으로서, 절점연결을 반드시 맞출 필요가 없고 요소 생성시에 인터페이스 영향을 동시에 고려할 수가 있습니다. 임베디드 트러스 삽입된 트러스 요소. 입체요소에 삽입되는 트러스요소로 입체요소와 절점을 공유할 필요가 없습니다. 인장점담/훅 인장전담 요소/훅요소 압축점담/갭 압축전담요소/갭요소 그리기전용(1D) 해석에 영향을 주지 않는 1D 요소. 추후에 2D 요소망을 생성하기 위한 전단계에서 생성하는 요소로 이 그리기전용 요소를 이용하여 2D 요소망을 생성하고, 2D 요소망 생성후 1D 요소를 별도로 지우지 않아도 해석에 영향을 주지 않습니다. 지오그리드(1D) 휨강성은 없지만, 축강성을 가지는 1D요소로서 압축에는 견디지 못하고 오직 인장력만을 받을 수 있는 요소입니다. 일반적으로 지반 보강재 모델링에 사용됩니다. 재료 속성에 포함되는 재료특성을 선택합니다. 미리 정의된 재료특성이 없으면 우측의 또는 을 눌러 재료특성 추가 대화상자를 불러 재료특성을 추가할 수 있습니다. 특성 속성에 포함되는 특성 정보를 선택합니다. 미리 정의된 특성 정보가 없으면 우측의 또는 을 눌러 단면정보 추가 대화상자를 불러 특성 정보를 추가할 수 있습니다. 재료 데이터 재료 종류 재료특성의 종류가 표시됩니다.(구조물 또는 지반) 특성 데이터 특성 종류 특성 정보의 종류가 표시됩니다. 2. 평면을 선택한 경우 일반 번호 속성 데이터의 번호가 표시됩니다. 사용자가 속성을 정의하는 순서대로 번호가 부여됩니다. 이름 속성 데이터의 이름을 입력합니다. 색상 해당 속성 데이터가 정의된 요소의 색깔을 정의합니다. 요소 종류 해당 속성이 할당될 요소의 종류를 선택합니다. 판, 평면응력, 지오그리드(2D), 가우징요소, 그리기전용(2D) 중에서 선택할 수 있습니다. 판 동일 평면상에 위치한 3,4,6,8개의 절점에 의해 정의되는 판요소로서 두께방향으로의 응력성분을 가집니다. 평면응력 동일 평면상에 위치한 3,4,6,8개의 절점에 의해 정의되는 평면응력요소로서 두께방향의 응력성분은 없으며 두께방향의 변형률은 프아송 영향에 의해 존재한다고 가정합니다. 지오그리드(2D) 휨강성은 없지만, 축강성을 가지는 2D요소로서 압축에는 견디지 못하고 오직 인장력만을 받을 수 있는 요소입니다. 일반적으로 지반 보강재 모델링에 사용됩니다. 가우징요소 동일 평면상에 위치한 3,4,6,8개의 절점에 의해 정의되는 판요소로서 두께방향으로의 응력성분을 가집니다. 3차원에만 적용할 수 있습니다. 그리기전용(2D) 해석에 영향을 주지 않는 2D 요소. 추후에 3D 요소망을 생성하기 위한 전단계에서 생성하는 요소로 이 그리기전용 요소를 이용하여 3D 요소망을 생성하고, 3D 요소망 생성후 2D 요소를 별도로 지우지 않아도 해석에 영향을 주지 않습니다. 재료 : 속성에 포함되는 재료특성을 선택합니다. 미리 정의된 재료특성이 없으면 우측의 또는 을 눌러 재료특성 추가 대화상자를 불러 재료특성을 추가할 수 있습니다. 특성 : 속성에 포함되는 특성 정보를 선택합니다. 미리 정의된 특성 정보가 없으면 우측의 또는 을 눌러 단면정보 추가 대화상자를 불러 특성 정보를 추가할 수 있습니다. 재료 데이터 재료 종류 재료특성의 종류가 표시됩니다.(구조물 또는 지반) 특성 데이터 특성 종류 특성 정보의 종류와 판요소의 두께가 표시됩니다. 3. 솔리드를 선택한 경우 일반 번호 속성 데이터의 번호가 표시됩니다. 사용자가 속성을 정의하는 순서대로 번호가 부여됩니다. 이름 속성 데이터의 이름을 입력합니다. 색상 해당 속성 데이터가 정의된 요소의 색깔을 정의합니다. 요소 종류 해당 속성이 할당될 요소의 종류를 선택합니다. 솔리드만 선택가능합니다. 재료 속성에 포함되는 지반재료특성을 선택합니다. 솔리드요소에는 지반의 재료특성만을 정의할 수 있습니다. 미리 정의된 재료특성이 없으면 우측의 또는 을 눌러 재료특성 추가 대화상자를 불러 재료특성을 추가할 수 있습니다. 재료 데이터 재료 종류 재료특성의 종류가 표시됩니다.(구조물 또는 지반) 구성 모델 지반재료의 구성모델이 표시됩니다. 4. 스프링/인터페이스를 선택한 경우 일반 번호 속성 데이터의 번호가 표시됩니다. 사용자가 속성을 정의하는 순서대로 번호가 부여됩니다. 이름 속성 데이터의 이름을 입력합니다. 색상 해당 속성 데이터가 정의된 요소의 색깔을 정의합니다. 요소 종류 해당 속성이 할당될 요소의 종류를 선택합니다. 점 스프링, 매트릭스 스피링, 인터페이스(2D), 인터페이스(3D),쉘 인터페이스 중에서 선택할 수 있습니다. 점 스프링 절점의 탄성경계요소입니다. 매트릭스 스프링 절점의 탄성경계요소를 규정하는 행렬요소입니다. 인터페이스(2D) 다른 재료나 큰 강성 차를 갖는 재료 간에 발생하는 미끄러짐을 허용할 수 있는 2D 접촉면 요소입니다. 인터페이스(3D) 다른 재료나 큰 강성 차를 갖는 재료 간에 발생하는 미끄러짐을 허용할 수 있는 3D 접촉면 요소입니다. 쉘 인터페이스 다른 재료나 큰 강성 차를 갖는 재료 간에 발생하는 미끄러짐을 허용할 수 있는 쉘 접촉면 요소입니다. 특성 이 속성에 할당되는 특성 정보를 선택합니다. 미리 정의된 특성 정보가 없으면 우측의 또는 을 눌러 특성 정보 추가 대화상자를 불러 특성 정보를 추가할 수 있습니다. 특성 데이터 특성 종류 이 속성에 정의된 특성의 종류가 표시됩니다. 5. 링크를 선택한 경우 일반 번호 속성 데이터의 번호가 표시됩니다. 사용자가 속성을 정의하는 순서대로 번호가 부여됩니다. 이름 속성 데이터의 이름을 입력합니다. 색상 해당 속성 데이터가 정의된 요소의 색깔을 정의합니다. 요소 종류 해당 속성이 할당될 요소의 종류를 선택합니다. 탄성링크, 강체링크 중에서 선택할 수 있습니다. 탄성링크 요소간의 탄성연결요소입니다. 강체링크 절점의 자유도에서 한 개 또는 그 이상의 절점 자유도를 종속시키는 강체연결요소입니다. 특성 이 속성에 할당되는 특성 정보를 선택합니다. 미리 정의된 특성 정보가 없으면 우측의 또는 을 눌러 특성 정보 추가 대화상자를 불러 특성 정보를 추가할 수 있습니다. 특성 데이터 특성 종류 이 속성에 정의된 특성의 종류가 표시됩니다. 6. 전달경계를 선택한 경우 일반 번호 속성 데이터의 번호가 표시됩니다. 사용자가 속성을 정의하는 순서대로 번호가 부여됩니다. 이름 속성 데이터의 이름을 입력합니다. 색상 해당 속성 데이터가 정의된 요소의 색깔을 정의합니다. 요소 종류 해당 속성이 할당될 요소의 종류를 선택합니다. 평면변형으로 선택할 수 있습니다. 재질 이 속성에 할당되는 재료특성을 선택합니다. 미리 정의된 재료특성이 없으면 우측의 또는 을 눌러 재료특성 추가 대화상자를 불러 재료특성을 추가할 수 있습니다. 재질 데이터 재질 종류 재료특성의 종류가 표시됩니다.(Structure 또는 Ground) 이미 입력되어 있는 속성데이터를 수정하는 경우, 수정할 속성을 단면 대화상자의 목록표에서 선택한 후, 버튼을 클릭하고 관련데이터를 수정합니다. 이미 입력되어 있는 속성데이터를 삭제하는 경우, 삭제할 속성을 단면 대화상자의 목록표에서 선택한 후, 버튼을 클릭합니다. 이미 입력되어 있는 속성데이터를 복제하는 경우, 복제할 속성을 단면 대화상자의 목록표에서 선택한 후, 버튼을 클릭합니다. 속성데이터가 입력되어 있는 기존의 fn.gtb 파일로부터 속성데이터를 불러오는 경우, 버튼을 클릭하여 속성데이터를 불러오려는 gtb 파일을 선택 또는 입력하고 버튼을 클릭합니다. <속성 불러오기> 속성 기존의 fn.gtb 파일에 입력되어 있는 속성 데이터가 표시됩니다. 선택된 리스트 불러오기하려는 속성 데이터를 선택하여 리스트에 등록합니다. 속성 번호매김 종류 속성 번호의 불러오기 방식을 지정합니다. 기존번호유지 기존의 fn.gtb 파일에서 입력된 속성번호를 동일하게 적용하여 불러오기합니다. 현재 파일에 같은 번호의 속성 데이터가 있는경우 새로 불러오기하는 속성 데이터로 교체됩니다. 새번호매김 불러오기하는 속성 데이터에 새로운 번호를 부여합니다. 재료 번호매김 종류 재료 번호의 불러오기 방식을 지정합니다. 기존번호유지 기존의 fn.gtb 파일에서 입력된 재료 번호를 동일하게 적용하여 불러오기합니다. 현재 파일에 같은 번호의 재료 데이터가 있는 경우 새로 불러오기하는 재료 데이터로 교체됩니다. 새번호매김 불러오기하는 재료 데이터에 새로운 번호를 부여합니다. 특성 번호매김 종류 특성 번호의 불러오기 방식을 지정합니다. 기존번호유지 기존의 fn.gtb 파일에서 입력된 특성번호를 동일하게 적용하여 불러오기합니다. 현재 파일에 같은 번호의 특성 데이터가 있는경우 새로 불러오기하는 특성 데이터로 교체됩니다. 새번호매김 불러오기하는 특성 데이터에 새로운 번호를 부여합니다. 이미 입력되어 있는 속성 데이터의 번호를 바꾸는 경우, 번호를 수정할 속성을 속성 대화상자의 목록표에서 선택하여 관련데이터를 수정한 후 버튼을 클릭합니다. <속성번호재정렬> 시작번호 변경할 속성번호의 시작번호를 입력합니다. 증분량 속성 데이터 번호의 증분치을 입력합니다. 요소의 속성번호를 변경합니다 요소의 속성번호를 변경합니다. 이 기능을 사용하면 정의된 속성번호가 변경(수정)됩니다. 만일 이 기능을 사용하지 않으면 선택된 기존 속성번호는 속성명칭이 정의되지 않은 상태로 전환되고 추가로 사용자가 지정한 속성번호가 요소의 지정없이 새로 생성됩니다. 테이블로 간편하게 속성 데이터를 입력하는 경우, 버튼을 클릭합니다. <테이블 입력>
