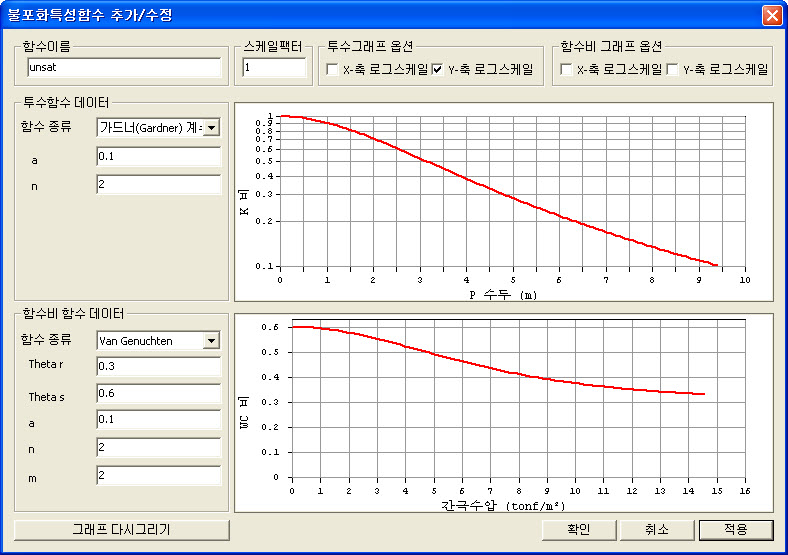

속성: 불포화특성함수



함수이름

함수의 이름을 입력합니다.



스케일 팩터

함수값의 증감계수를 입력합니다.



투수함수 데이터

투수계수 그래프의 옵션을 설정합니다. 그래프를 축방향별로 대수척도(로그 스케일)로 표현할 것인지 여부를 지정합니다.



함수비 함수 데이터

함수비 그래프의 옵션을 설정합니다. 그래프를 축방향별로 대수척도(로그 스케일)로 표현할 것인지 여부를 지정합니다.



투수그래프 옵션

함수 종류

투수계수 함수를 선택합니다.

가드너(Gardner)계수





Rk

투수계수비 (h의 증가에 따른 투수계수 / h=0일때의 투수계수)



a,n

상수



프론탈(Frontal) 함수





K 비(Rk)

투수계수비 (h의 증가에 따른 투수계수 / h=0일때의 투수계수)



Ho

투수계수가 더 이상 감소하지 않을때의 수두


사용자 정의

간극압에 따른 투수계수의 변화를 사용자가 직접 정의합니다.

압력하중

간극압



K 비

투수계수비



Van Genuchten



Rk

투수계수비 (h의 증가에 따른 투수계수 / h=0일때의 투수계수)



a,n,m

상수



함수비 함수 데이터

함수 종류

함수비 함수를 선택합니다.

Van Genuchten





Θw



체적 함수비



Θs



포화체적함수비



Θr



잔여체적함수비



a,n,m

상수



사용자 정의

간극압에 따른 함수비의 변화를 사용자가 직접 정의합니다.

압력하중

간극압



WC 비

함수비



함수이름

함수의 이름을 입력합니다.

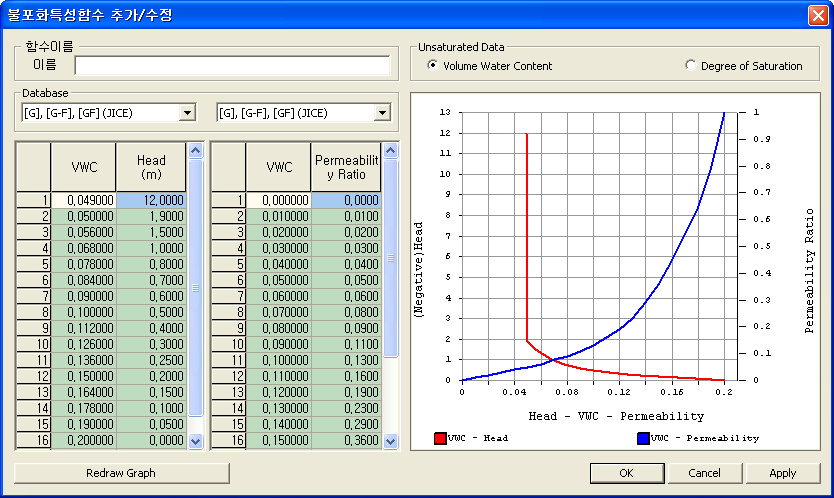

불포화 데이터

함수종류를 선택합니다.

체적함수비

압력수두-체적함수율-투수계수비 관계



포화도

압력수두-포화도-투수계수비 관계



데이타베이스

해석에 필요한 재료데이터를 선택합니다.

 [기준 : JICE(Japan Institute of Construction Eng.)]

압력수두-체적함수율-비투수계수		압력수두-포화도-비투수계수
체적함수율(T)-압력수두(P)	포화도(Sr)-비투수계수(K)	포화도(Sr)-압력수두(P)	포화도(Sr)-비투수계수(K)
역질토 [G], [G-F], [GF] 사질토 [S], [S-F], [SF] 사질토 [SF] 점성토 [M], [C] 사용자 정의	역질토 [G], [G-F], [GF] 사질토 [S], [S-F], [SF] 점성토 [M], [C] (JICE) 사용자 정의	역질토 [G], [G-F], [GF] 사질토 [S], [S-F] 사질토 [SF] 점성토 [M], [C] 사용자 정의	역질토 [G], [G-F], [GF] 사질토 [S], [S-F], [SF] 점성토 [M], [C] 사용자 정의



위의 변수들을 입력한 후 '그래프 다시 그리기'를 누르면 입력한 변수들이 적용된 그래프가 그려집니다.



유효공극비(ne)

흙체적에 대한 공극체적의 비율을 의미합니다. (불포화특성의 함수종류 중 "Relation - 포화도) 시에만 입력받습니다.)
