Design Code



▒ 기능

철골부재의 강도검증 수행시 적용할 설계기준(Design Code)과 설계대상 구조물에 포함된 수평부재(보 또는 거더)의 횡지지 여부, 그리고 내진설계 특별규정의 적용여부를 입력하는데 사용합니다.



▒ 호출

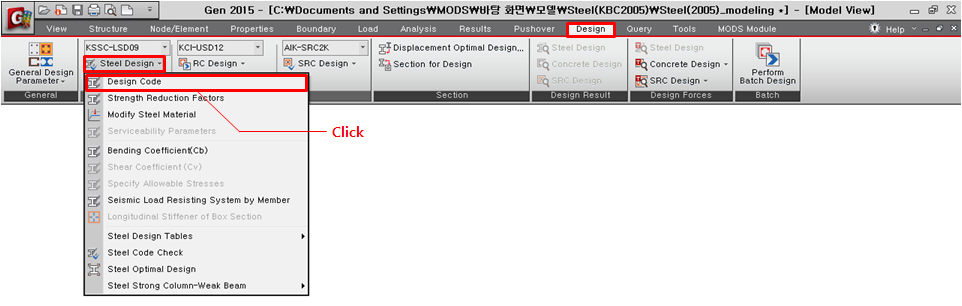

[Design] 탭 > [Design] 그룹 > [Steel Design] > [Design Code]



▒ 입력

다음과 같은 대화상자를 통하여 입력합니다.

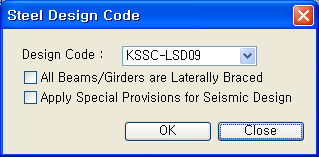

Steel Design Code 대화상자


Design Code
철골부재 설계기준[Default = KSSC-LSD09] (Note 1 참조)

All Beams/Girders are Laterally Braced
설계대상 구조물에 포함된 수평부재(보 또는 거더)의 횡지지 여부 선택 (Note 2 참조)

Width/Thickness Limit

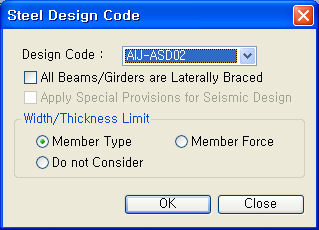

Steel Design Code 대화상자



  Member Type (부재타입에 따라 [폭두께비 산정])



  Member Force (부재력에 따라 [폭두께비 결정])



  Do not Consider - 폭두께비 검토하지 않음.



Apply Special Provisions for Seismic Design

 내진설계  특별규정 지정여부 선택(GBJ17-88선택시 활성화)

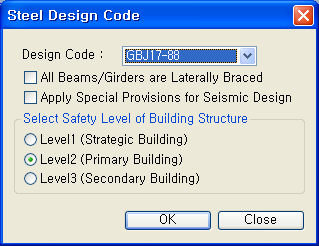

Steel Design Code 대화상자



      Apply Special Provisions for Seismic Design을 선택한 경우

      Select [Earthquake-resistant Grade]



 Apply Special Provisions for Seismic Design을 선택하지 않은 경우

 Select [Safety Level of Building Structure]





Note1

사용자가 설계기준을 입력하지 않으면 대한건축학회의 강구조 계산규준(KSSC-LSD09)을 적용한다.



Note 2

철골 거더와 보의 상부 압축측 플랜지가 콘크리트 바닥판 요소와 전단 연결재(Shear Connector) 등으로 연결된 경우에는 부재

전체가 횡지지된 것으로 간주할 수 있다. 이 항목이 선택되면 "Unbraced Length(L,Lb)" Dialog Bar에서 Laterally Unbraced

Length(Lb) 입력란이 비활성화 되며, Lb=0으로 모든 부재에 적용된다.





Note 3

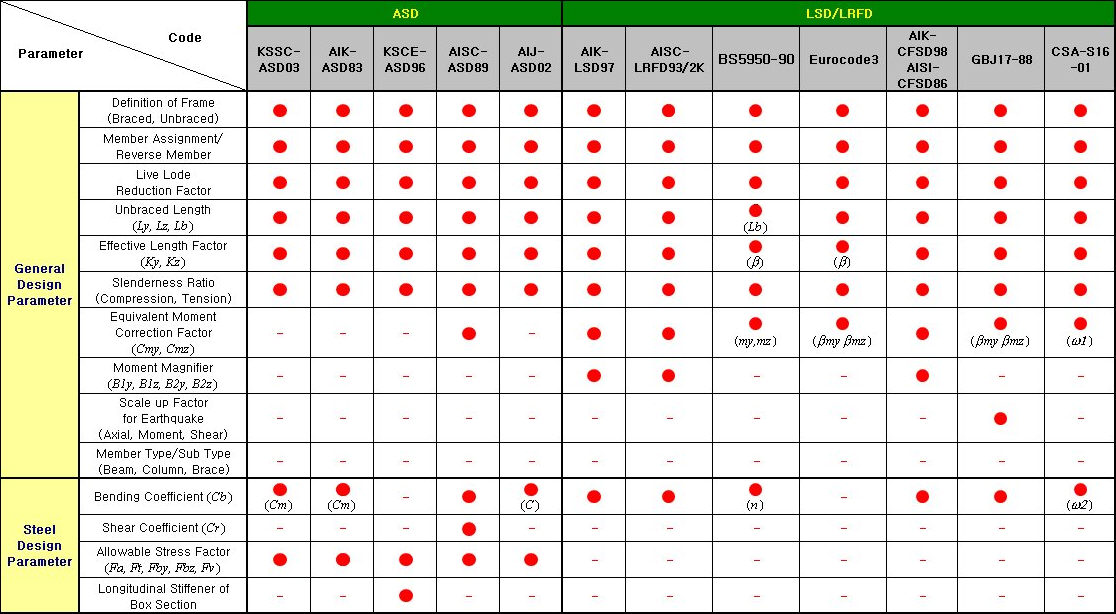

철골부재 설계시 입력변수의 [설계기준별 사용여부]
