Time History Energy Graph



▒ 기능

구조물과 면제진 장치에 대한 비선형 시간이력해석결과 에너지그래프를 출력합니다.



▒ 호출

[Results] 탭 > [Time History] 그룹 > [Time History Graph/Text] > [Time History Energy Graph]



▒ 입력

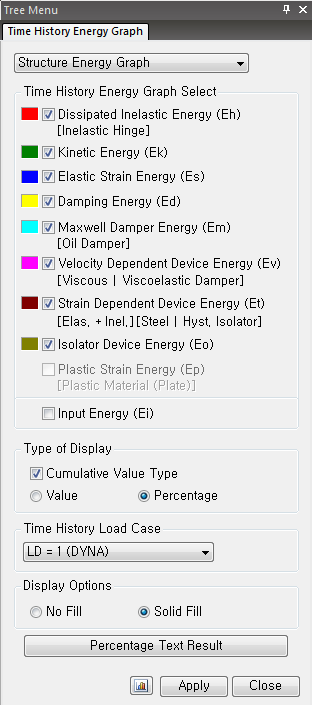

Structure Energy Graph : 구조물 전체에 대한 에너지그래프





Time History Energy Graph View



Time History Energy Graph Select

뷰에 출력하고자 하는 에너지 그래프 항목을 선택합니다. 각 항목별로 구분된 색상으로 출력됩니다.

구조물에너지

Dissipated Inelastic Energy(Eh) [Inelastic Hinge] : 소성에너지(구조물의 비탄성거동에 의해서 소성변형으로 발생되는 소산에너지)

Kinetic Energy(Ek) : 관성에너지

Elastic Strain Energy(Es) : 탄성변형에너지

Damping Energy(Ed) : 댐핑에너지

Plastic Strain Energy(Ep) [Plastic Material(Plate)] : Plate의 소성에너지

Note.
Plastic Strain Energy(Ep)는 해석모델에 Plastic Material특성을 가지고 있는 Plate가 입력되어 있는 경우에 활성화됩니다.

면제진장치에너지

Maxwell Damper Energy(Em) [Oil Damper] : Oil Damper에너지(Maxwell Model)

Velocity Dependent Device Energy(Ev) [Viscous / Viscoelastic Damper] : Viscous / Viscoelastic Damper에너지

Strain Dependent Device Energy(Et) [Elastic+Inelastic][Steel / Hysterisis Isolator] : Steel / Hysterisis Isolator에너지

Isolator Device Energy(Eo) : Isolator 면진장치에너지

Note.
면제진장치 에너지항목은 해석모델에 면제진장치가 입력되어 있는 경우에 활성화됩니다.

입력 에너지

Input Energy(Ei) : 구조물에 가해진 전체 에너지



Type of Display

에너지그래프 출력 형태를 지정합니다.

Cumulative Value Type : 데이터를 누적으로 출력할 것인지를 설정(Value 또는 Percentage )



Time History Load Case

입력된 시간이력하중조건을 지정합니다.



Display Option

그래프에 출력되는 에너지량의 외곽선만 출력할 것인지, 색상으로 채울것인지 선택합니다.(No Fill 또는 Solid Fill)

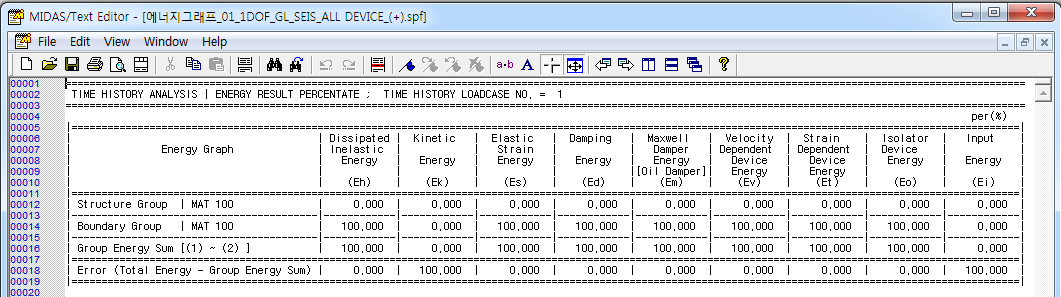

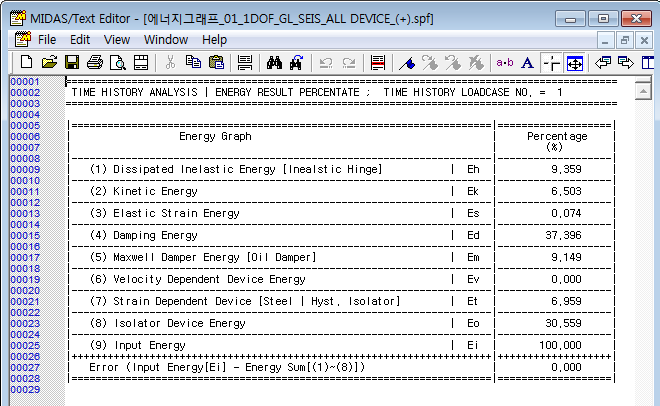

그래프로 출력되는 에너지 종류별로 비율을 텍스트로 출력합니다.



Context Manu

Context Manu를 이용하여 다양한 그래프의 표현방법, 데이터 저장 및 이미지저장이 가능합니다.



  Change Title & Label : 그래프의 제목 및 범례를 수정합니다.

  Zoom Out & Zoom Out All : 그래프화면을 마우스로 drag하여 확대하거나 원래의 그래프로 복원합니다.

  Change Graph Range : 그래프 가로-세로축의 범위를 자동설정 또는 사용자 지정범위로 설정합니다.

  Save Graph As Image : 이미지 저장형식(BMP image, JEPG image, Enhanced Metafile image)을 지정합니다.(default=BMP image)

  Save Graph As Text : 데이터를 텍스트 형식으로 저장합니다.

  Save Graph As Excel : 데이터를 엑셀 형식으로 저장합니다.

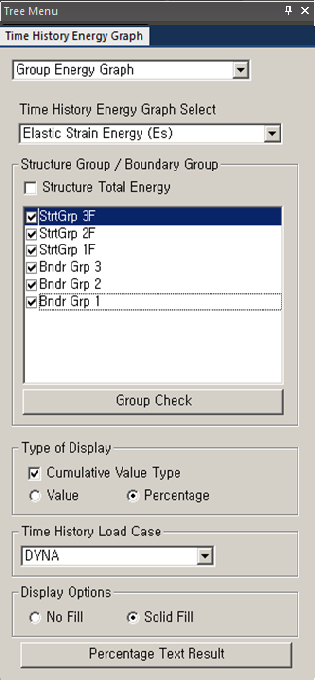

Group Energy Graph : 층별, 부재별, 타입별등 사용자 정의된 그룹별 에너지그래프





Time History Energy Graph View



Time History Energy Graph Select

뷰에 출력하고자 하는 에너지 그래프 항목을 선택합니다. 각 항목별로 구분된 색상으로 출력됩니다.

구조물에너지

Inelastic Energy(Eh) : 소성에너지(구조물의 비탄성거동에 의해서 소성변형으로 발생되는 소산에너지)

Kinetic Energy(Ek) : 관성에너지

Elastic Strain Energy(Es) : 탄성변형에너지

Damping Energy(Ed) : 댐핑에너지

면제진장치에너지

Maxwell Damper Energy(Em) : Oil Damper에너지(Maxwell Model)

Velocity Dependent Device Energy(Ev) : Viscous / Viscoelastic Damper에너지

Steel / Hysterisis Isolator Energy[Et] : Steel / Hysterisis Isolator에너지

Isolator Device Energy(Eo) : Isolator 면진장치에너지

입력 에너지

Input Energy(Ei) : 구조물에 가해진 전체 에너지



Structure Group / Boundary Group

에너지그래프 출력 내용을 지정합니다.

Structure Total Energy

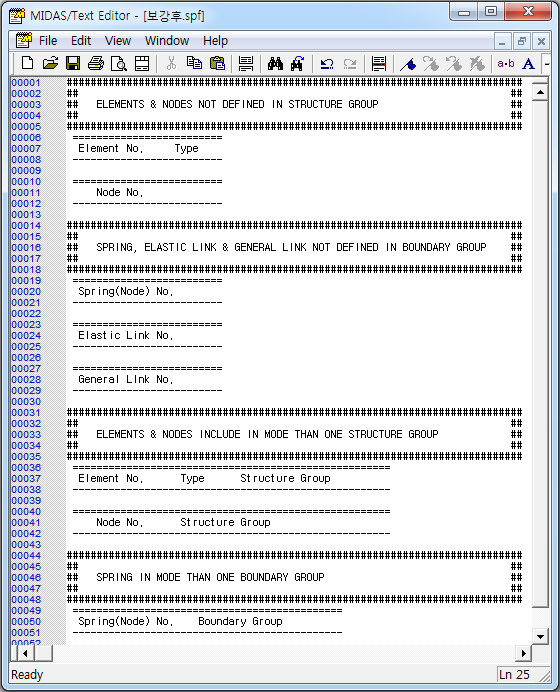

: 그룹별 에너지 그래프 결과의 신뢰성을 위해 해석모델에 입력된 그룹핑 정보를 체크합니다.

ELEMENT & NODES NOT DEFINED IN STRUCTURE GROUP : 어느 Structure Group에도 속하지 않은 절점 및 부재요소

SPRING, ELASTIC LINK & GENERAL LINK NOT DEFINED IN BOUNDARY GROUP : Boundary Group에 정의되지 않은 Spring, Elastic Link, General Link

ELEMENT & NODES INCLUDE IN MORE THAN ONE STRUCTURE GROUP : 1개이상의 Structure Group에 정의된 절점 및 부재

SPRING IN MORE THAN ONE BOUNDARY GROUP : 1개이상의 Boundary Group에 정의된 Spring요소

Note.
위의 그룹체크에서 출력되는 절점이나 요소번호가 있으면 해석모델의 입력데이터를 확인하고 결과를 판독해야 신뢰성있는 결과를 확인할 수 있습니다.



Type of Display

에너지그래프 출력 형태를 지정합니다.

Cumulative Value Type : 데이터를 누적으로 출력할 것인지를 설정(Value 또는 Percentage )



Time History Load Case

입력된 시간이력하중조건을 지정합니다.



Display Option

그래프에 출력되는 에너지량의 외곽선만 출력할 것인지, 색상으로 채울것인지 선택합니다.(No Fill 또는 Solid Fill)



그래프로 출력되는 에너지 종류별로 비율을 텍스트로 출력합니다.



Context Manu

Context Manu를 이용하여 다양한 그래프의 표현방법, 데이터 저장 및 이미지저장이 가능합니다.



  Change Title & Label : 그래프의 제목 및 범례를 수정합니다.

  Zoom Out & Zoom Out All : 그래프화면을 마우스로 drag하여 확대하거나 원래의 그래프로 복원합니다.

  Change Graph Range : 그래프 가로-세로축의 범위를 자동설정 또는 사용자 지정범위로 설정합니다.

  Save Graph As Image : 이미지 저장형식(BMP image, JEPG image, Enhanced Metafile image)을 지정합니다.(default=BMP image)

  Save Graph As Text : 데이터를 텍스트 형식으로 저장합니다.

  Save Graph As Excel : 데이터를 엑셀 형식으로 저장합니다.
