단면 라인 지정

▒ 개요

▒ 상세설명

주1) 단면도 도면 성과품 및 해석/설계 단면이 지정되면 단면 View Control 및 "성과품 메뉴 탭 > 해석/설계 패널 > Section Manager"에 자동으로 등록됩니다.

주2) 단면도 도면 성과품 및 해석/설계 단면 생성 과정입니다.

(1) 평면 View로 이동합니다.

(2) "모델링 메뉴 탭 > 라인 지정 패널 > 단면 라인 지정"을 클릭합니다.

(3) Command Line에 생성할 "단면 라인 선택" 이라는 프롬프트가 나옵니다. 이 때 선택하는 객체 대상은 지보재, 보강재, 일반 CAD Entity(선, 폴리선)입니다.

(4) 객체 선택 후 Command Line에 "단면방향 쪽으로 점 지정" 이라는 프롬프트가 나옵니다. 이 때 평면 View에서 선택된 객체를 중심으로 좌측 또는 우측으로 마우스를 찍으면 단면도가 생성되면서 단면 View Control에 자동으로 등록됩니다.

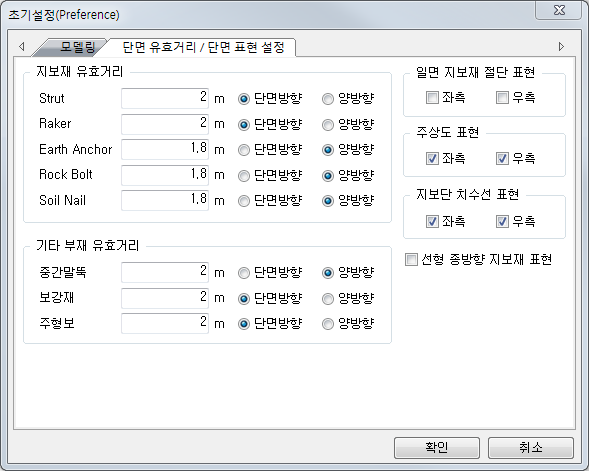

(5) 이 후 단면 View Control에 등록된 각각의 단면들은 버튼을 통해  범위를 지정할 수 있습니다. 범위는 등록된 단면 방향으로 몇 m까지 표현해 줄 것인지를 판단하는 기준입니다. 또한 선형 종방향 지보재 표현 체크박스는 선형지정시 선형방향으로 부재를 설치하는 경우가 많지 않으므로 초기 설정에서는 제외 하였습니 다. 그러나 선형방으로 부재가 설치되고 표현하고자 할 경우에는 체크박스에 체크ON하시면 선형방향의 부재도 단면도에 표현 가능합니다.

일면지보재 절단 표현, 주상도표현, 지보단 치수선 표현등은 도면 성과품 생성시 양쪽 단면이 동일하여 불필요하게 양방향 모두 표현된 경우 체크박스를 통해 도면 성과품에 생성되는 표현을 조절할 수 있습니다.
