부지 종횡단면도 지정



▒ 개요





  • 현황 및 원지반 계획고로 부터 토공 및 부지 종횡단면도를 자동 생성합니다.

  • 선형을 기준으로 측점간격을 자동생성하고, 임의 단면을 추가/수정할 수 있습니다.

  • 성과품 > 유지보수모듈 > 부지 종횡단면도 생성 기능으로 토공수량 및 측점위치별 종단면/횡단면도와 전체 토공수량을 확인할 수 있습니다.







▒ 방법



- 부지 종횡단면도 지정부터 토공량 산출 과정







▒ 상세설명



주1) 토공량 산출을 위한 부지 종횡단면도 자동지정 과정입니다.

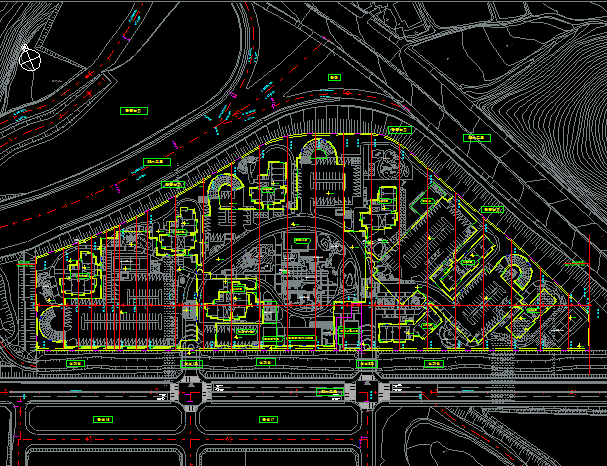

(1) 과업 평면 View에서 사용자가 미리 선형라인을 확인하거나 작도합니다.



(2) 선형라인을 선택하고 입력된 측점간격에 따라 측점위치를 자동생성합니다.



(3) 자동생성이외, 사용자 단면 지정을 통해 원하는 위치에 측점위치별 단면을 추가할 수 있습니다.

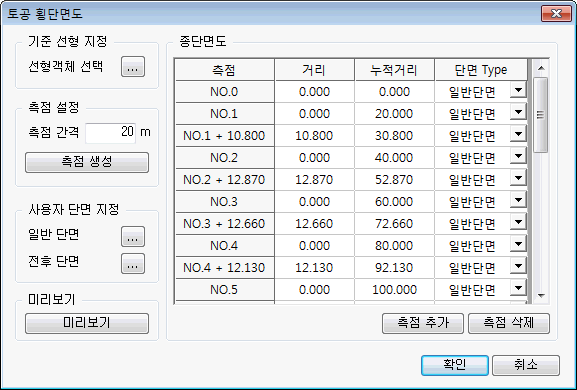

선형객체 선택

- 기준이 되는 선형라인을 선택합니다. 새로 지정할 경우 이전 정보는 초기화 됩니다.



측점 간격

- 자동생성될 측점 위치(간격)를 입력합니다.



사용자 단면 지정

- 단면종류별로 측점위치를 추가할 수 있습니다. 평면view에서 직접 측점위치를 선택합니다.
