지하매설물 지정

▒ 개요

▒ 상세설명

주1) 지하매설물 지정 과정입니다.

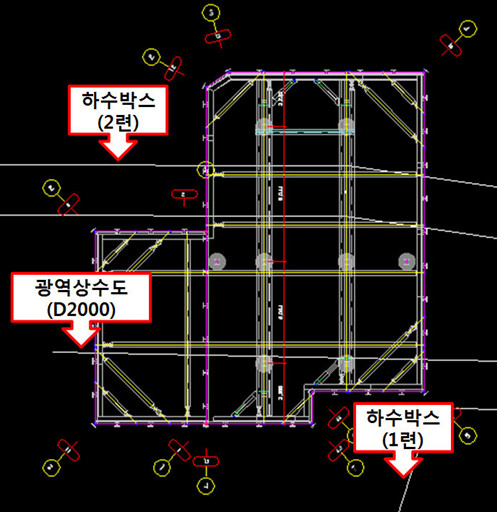

(1) 과업 평면 View에서 사용자가 미리 현황지정에 포함된 지하매설물 라인을 확인하거나 작도합니다.

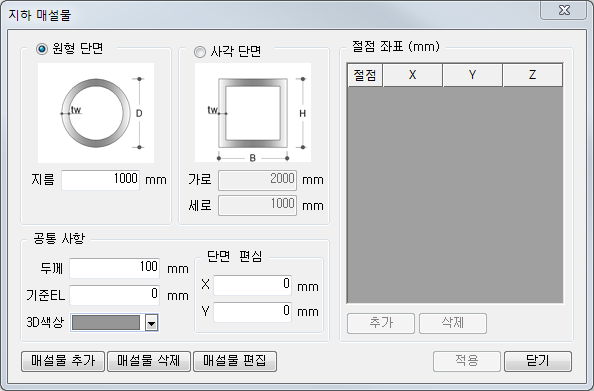

(2) 지하매설 지정 명령어 "DT"또는 버튼을 클릭하면 입력창이 활성화됩니다. 이 때 적용되는 선은 하나의 라인 또는 폴리라인만을 선택할 수 있습니다.

(3) 지하매설물의 크기 및 깊이를 입력한 다음 매설물 추가 버튼을 이용하여 해당되는 라인을 선택합니다. 이후 매설물 사이즈를 변경하고 추가버튼을 이용하여 계속적으로 입력가능합니다.

(4) 미리 지정한 매설물은 닫기 버튼을 통해 입력되고 매설물 편집 버튼을 이용하여 매설물의 위치 및 깊이를 수정할 수 있습니다..

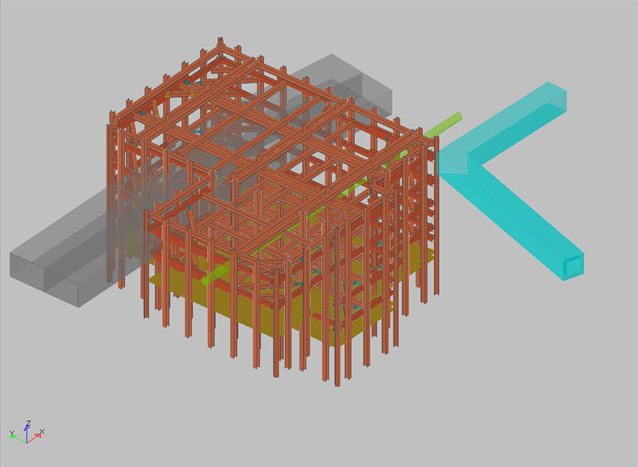

(5) "지하매설물 지정"은 아래 그림과 같이 평면 View에서 작업을 수행하고 3D View탭에서 오른쪽 버튼을 이용하여 지하매설물을 확인 할 수 있습니다. 이 기능의 주 목적인 가시설 부재와의 간섭체크 및 인접구조물과의 간섭체크를 확인하는데 있습니다.

매설물 추가

- 지정하고자 하는 지하매설물 중심 라인을 선택합니다.

매설물 삭제

- 지정된 지하매설물을 삭제할때 사용됩니다. 이설과 같은 경우에는 매설물을 삭제하시고 다시 추가하시는게 편리하게 지정할 수 있습니다.

매설물 편집

- 지정된 매설물의 좌표를 편집할수 있습니다. 이 기능은 매설물의 변곡점부분에서의 깊이에 대한 편집이 가능합니다.
