Array

▒ 개요

▒ 상세설명

주1) 평면, 전개도, 단면에서 현황으로 지정된 블록은 배열되지 않습니다.

주2) 평면에서 생성된 그라우팅은 배열되지 않습니다.

주3) 가시설 구성 부재 배열시 Link Mode와 Free Mode 차이점

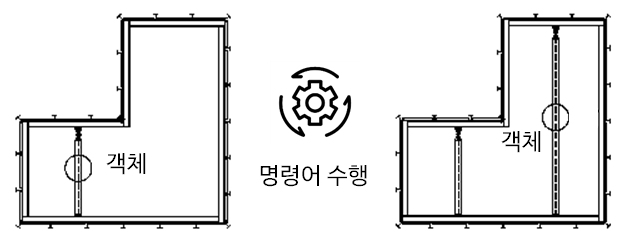

- Link Mode시 가시설 구성 부재 배열

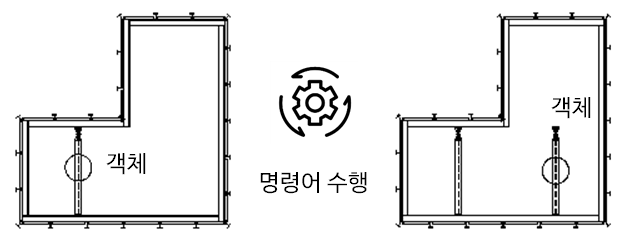

- Free Mode시 가시설 구성 부재 대칭

주4) 전개도 라인 배열시 주의사항

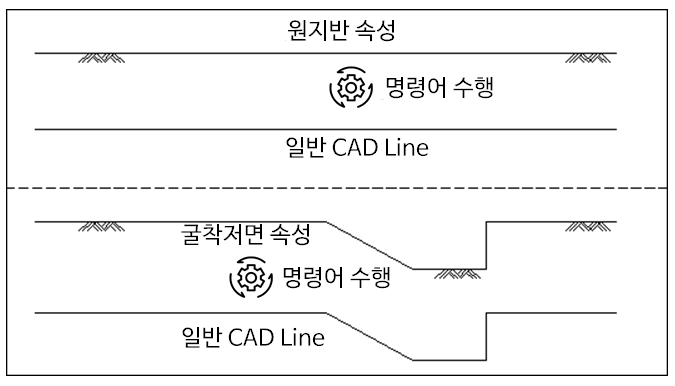

- 원지반선, 굴착저면, 지하수위, H-Pile 사장라인은 전개도에서 하나의 선만 존재할 수 있으며, 배열할 경우 속성은 복사되지 않고 CAD 객체만 배열됩니다.

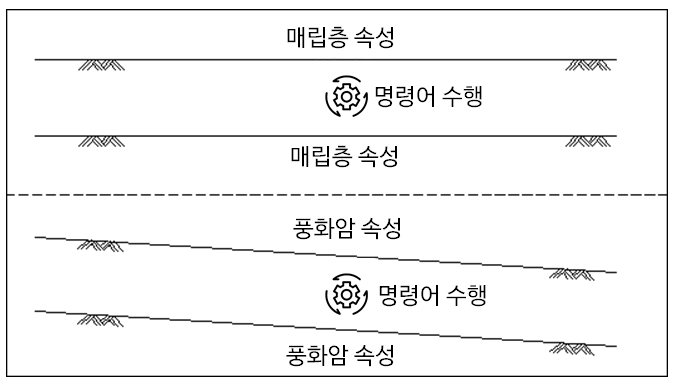

- 구조물선, 벽체조합 라인, 그라우팅라인, 지층선은 전개도에서 하나 이상의 선이 존재할 수 있으며, 배열할 경우 속성도 같이 복사됩니다.

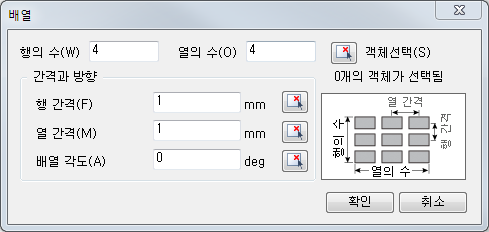

행의 수

배열 내의 행의 수를 지정합니다. 하나의 행을 지정한 경우 두 개 이상의 열을 지정해야 합니다.

열의 수

배열 내에서 열의 수를 지정합니다. 하나의 열을 지정한 경우 두 개 이상의 행을 지정해야 합니다.

객체 선택

배열을 구성하는 데 사용할 객체를 지정합니다. 배열 대화상자가 표시되기 전이나 후에 객체를 선택할 수 있습니다.

간격과 방향

배열 객체의 거리와 방향을 지정할 수 있는 공간을 제공합니다.

- 행 간격 : 두 행 사이의 거리를 해당 단위로 지정합니다. 아래 방향으로 행을 추가하려면 음의 값을 지정합니다.

- 열 간격 : 두 열 사이의 거리를 해당 단위로 지정합니다. 왼쪽에 열을 추가하려면 음의 값을 지정합니다.

- 배열 각도 : 회전 각도를 지정합니다.
