SoilWorks

설계 옵션 (기초모듈)

기능설명

- 모델링 완료 후 설계결과와 비교하여 OK/NG 여부를 판단할 허용기준 (허용침하량, 허용지지력) 및 구조검토용 설계기준을 설정합니다.

적용모듈

호출방법

- 메인메뉴: 기초 > 해석 & 보고서 제어 > 설계 옵션

- Command Line : "DesignOption" 을 입력합니다.

<설계옵션 (기초 모듈)>

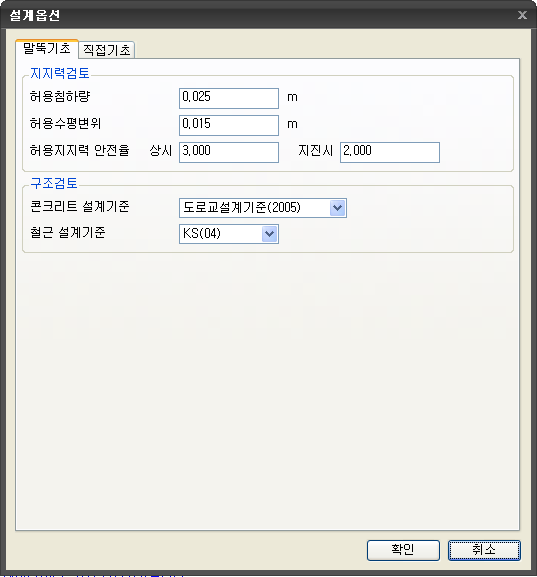

말뚝기초

지지력검토

말뚝기초의 수평방향 및 연직방향 안정성 검토를 위한 연직 침하량 및 수평변위와 지지력 산정을 위한 안전율을 설정합니다.

허용침하량

연직방향의 허용 침하량을 입력합니다.

허용수평변위

수평방향 허용변위를 입력합니다.

허용 지지력 안전율

허용지지력 산정을 위한 안전율을 설정합니다.

상시

상시의 안전율을 설정합니다.

지진시

지진시의 안전율을 설정합니다.

구조검토

기초판이나 말뚝 본체의 구조검토를 위한 설계기준과 철근의 코드를 설정합니다.

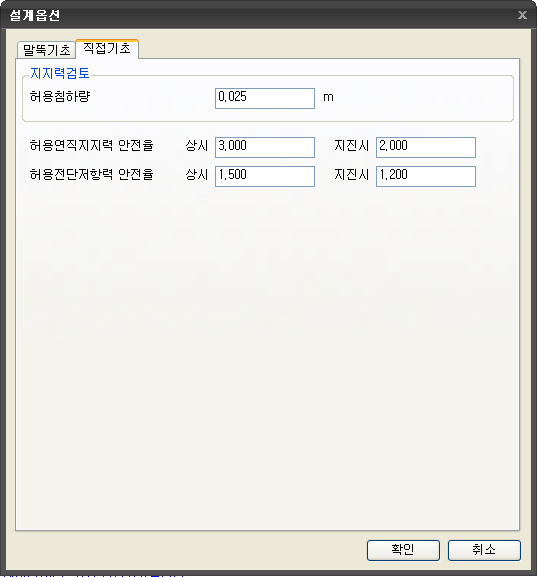

직접기초

지지력검토

직접기초의 침하량에 대한 안정성 검토를 위해 연직방향 허용침하량을 입력합니다.

허용침하량

연직방향의 허용 침하량을 입력합니다.

허용 지지력 안전율

허용지지력 산정을 위한 안전율을 설정합니다.

상시

상시의 안전율을 설정합니다.

지진시

지진시의 안전율을 설정합니다.

허용 전단저항력 안전율

허용전단저항력 산정을 위한 안전율을 설정합니다.

상시

상시의 안전율을 설정합니다.

지진시

지진시의 안전율을 설정합니다.

클릭하는 경우 적용한 허용변위기준 등이 저장된 후 대화상자가 종료됩니다.

키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
