절점하중









기능

- 임의의 절점에 하중을 입력하는 경우 활용하는 기능입니다.

- 절점하중은 집중하중(Force)과 모멘트(Moment)로 구분할 수 있습니다.

- 절점하중은 절점(Node)을 직접 지정하여 입력할 수 있으며, 선(Curve)에 할당할 수 있습니다.

- 선(Curve)에 할당된 절점하중은 해당 선(Curve)에 생성된 절점으로 환산됩니다.









적용모듈

     Tunnel_on.png          Slope_on.png          Seepage_off.png          Foundation_off.png           Dynamic_off.png          Soft_Ground_on.png

터널

사면

침투

기초

동해석

압밀





호출

- 메인메뉴: 하중 & 경계조건 > 하중 > 절점하중 Icon_절점하중.png

- Command Line : "NodalLoad" 를 입력합니다.

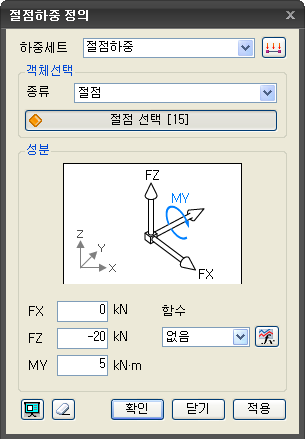

<절점하중 정의>





하중세트

절점하중이 속할 하중세트를 선택합니다. 이름을 입력하면 하중세트가 생성되어 하중으로 등록됩니다.

추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 하중세트 정의 Icon_하중세트_정의.png버튼을 이용합니다.



객체선택

절점하중을 입력할 객체를 선택합니다.

절점

절점을 직접 선택하여 입력할 경우에 선택합니다.



선

선에 절점하중을 입력할 경우에 선택하며, 선에 연관된 절점상에 절점하중이 입력됩니다.


성분

절점하중의 성분을 입력합니다.

FX, FZ, MY

각 방향에 대한 절점하중을 입력합니다. (단위계는 자동으로 환산됩니다.)



함수

우측의 Icon_Function.png 를 클릭하여 변화하는 하중을 함수로 입력할 수 있습니다. (하중 & 경계조건 > 함수 > 기본함수를 호출합니다.)



Icon_Preview.png 미리보기를 클릭하여 하중의 생성을 확인할 수 있습니다.

Icon_Clear.png 대화상자가 초기 상태로 전환됩니다.

Icon_확인1.png 클릭하는 경우 하중이 생성된 후 대화상자가 종료됩니다.

Icon_닫기1.png 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

Icon_적용1.png 클릭하는 경우 하중이 생성된 후 다시 절점 선택 상태로 전환됩니다.







참고사항

* SoilWorks는 X, Z 평면 상에서 해석이 수행되므로, 입력 가능한 하중의 방향은 Force X, Force Z, Moment Y 입니다. 그 방향은 기준축과 동일한 방향으로 +(→,↑), -(←,↓)이며, 모멘트의 경우 시계방향이 +입니다.
