SoilWorks

압력하중

기능

- 압력하중을 입력하는 기능입니다.

- 압력하중은 등분포하중(Uniform Pressure), 시작과 끝의 하중크기가 선형적으로 변화하는 부등포하중(Linearly Distributed Pressure)의 형태로 입력할 수 있으며, 프로그램 내부에서 등가의 절점력으로 치환되어 고려됩니다.

- 요소의 선상(Element Edge)을 선택하여 입력하거나 선(Curve)에 할당할 수 있습니다.

적용모듈

호출

- 메인메뉴: 하중 & 경계조건 > 하중 > 압력하중

- Command Line : "PressureLoad" 를 입력합니다.

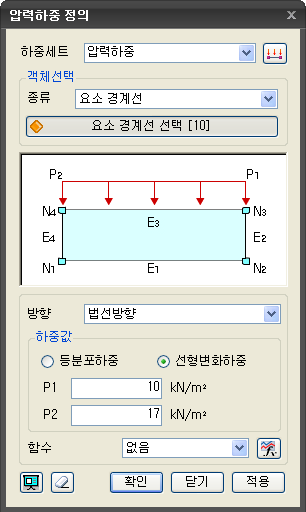

<압력하중 정의>

하중세트

압력하중이 속할 하중세트를 선택합니다. 이름을 입력하면 하중세트가 생성되어 하중으로 등록됩니다.

추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 하중세트 정의 버튼을 이용합니다.

객체선택

압력하중을 입력할 객체를 선택합니다.

요소 경계선

요소의 선상에 압력하중을 입력할 경우에 선택합니다.

선

선에 압력하중을 입력할 경우에 선택하며, 선에 연관된 절점상에 절점하중이 입력됩니다.


방향

압력하중의 방향을 입력합니다. (법선방향, 전체좌표계 X, 전체좌표계 Z)

하중값

하중의 크기를 입력합니다.

등분포하중 / 선형변화하중

등분포하중, 선형변화하중을 선택합니다.

P1, P2

하중의 크기를 입력합니다. (선형변화하중을 선택한 경우 P2의 입력이 활성화 됩니다.)

함수

우측의 를 클릭하여 변화하는 압력하중을 함수로 정의할 수 있습니다. (하중 & 경계조건 > 함수 > 기본함수를 호출합니다.)

미리보기를 클릭하여 하중의 생성을 확인할 수 있습니다.

대화상자가 초기 상태로 전환됩니다.

클릭하는 경우 하중이 생성된 후 대화상자가 종료됩니다.

키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

클릭하는 경우 하중이 생성된 후 다시 요소 경계선 선택 상태로 전환됩니다.

참고사항

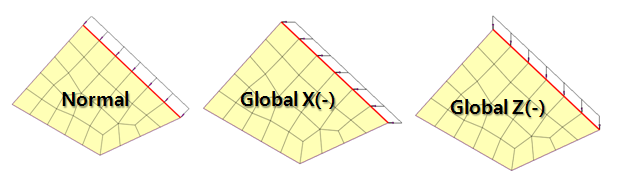

* 법선방향 방향을 선택한 경우 요소의 바깥으로부터 안쪽으로 향하는 방향이 +가 되며, Global X, Global Z 방향인 경우 좌표계의 +, -를 따라 방향을 입력할 수 있습니다.
