장비주행성검토

기능

- 연약지반 상부에 흙쌓기나 구조물 시공을 위하여 장비가 진입하여야 하고 지반이 장비의 하중을 견딜수 있는가에 대한 검토입니다.

- 만일 상부로 배수를 할 경우 모래매트(Sand Mat)의 두께로 배수가 가능한가를 검토해 줍니다.

적용모듈

호출

- 메인메뉴: 도구 > 도구 > 장비주행성

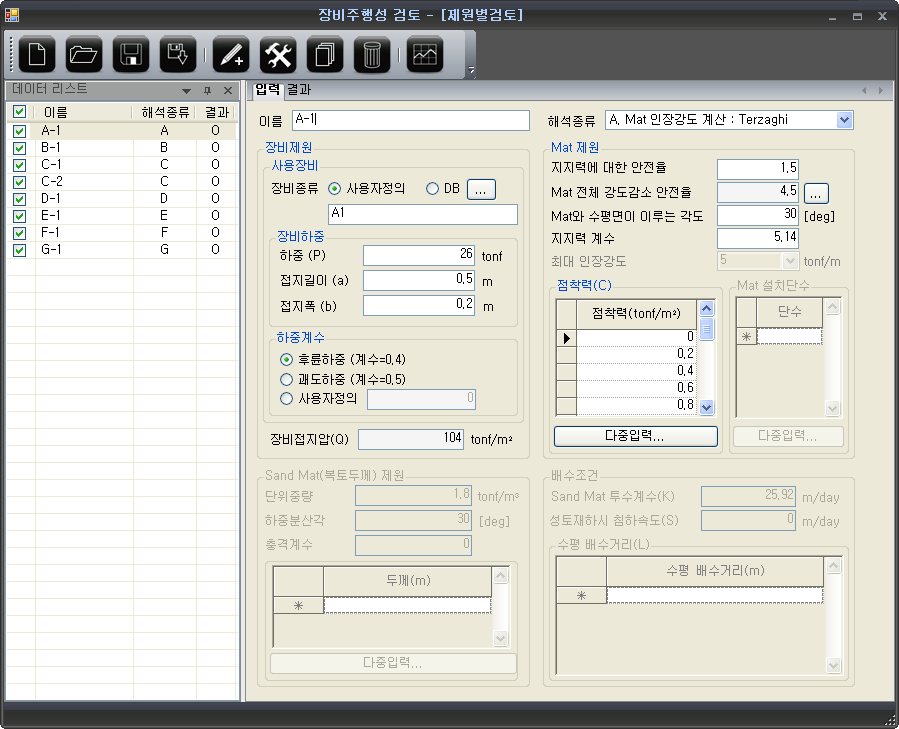

<장비주행성 검토>

장비주행성 검토

장비주행성 검토 도구에서는 장비의 주행성 뿐만 아니라 Sand Mat의 배수기능성과 허용지지력을 고려한 두께설계, 인장매트 설계, 복토두께에 따른 접지압을 산정하여 주는 도구로 모두 7가지 해석종류로 구성되어 있습니다.

메뉴

새파일

새파일을 생성합니다.

열기

기존 파일을 열기를 수행합니다.

저장

작성한 파일을 저장합니다.

다른이름으로 저장

작성한 파일을 다른 이름으로 저장합니다.

추가

작성한 해석종류를 추가합니다.

수정

작성 중인 또는 기존에 작성된 모델파일을 변경된 값으로 수정합니다.

복사

작성된 해석케이스들 중 사용자가 선택(복수선택가능)한 해석케이스에 대하여 복사합니다.

삭제

작성된 해석케이스들 중 사용자가 선택(복수선택가능)한 해석케이스에 대하여 삭제합니다.

해석

작성된 해석케이스들 중 체크를 표시한 해석케이스들에 대하여 해석을 수행합니다.

종료

작성된 파일을 종료합니다.

데이터 리스트

작성된 해석케이스들의 이름과 해석종류 및 해석수행 여부를 나타냅니다.

이름

해석케이스 이름을 사용자가 입력합니다

해석종류

A.Mat 인장강도 계산 : Terzaghi Method

B.지지력 계산 : Terzaghi Method

C.복토두께 산정 : Yamanochi

D.Mat 인장강도 계산(복토두께 고려) : Yamanochi

E.지지력 계산(복토두께 고려) : Yamanochi

F.배수기능을 고려한 Mat 두께 검토

G.복토 두께별 접지압 검토

결과

해석케이스가 해석을 수행 하였는지를 나타내며 “O" , "X"로 표현됩니다.

계산 선택해제

위치를 설정하여지만 계산을 실행하지 않으며 해석 결과에 나타나지 않습니다.

장비제원

사용장비

하중제원을 설정합니다.

사용자 정의

장비종류 이름을 직접 정의합니다.

DB

장비 제원을 선택하여 정의합니다.

장비제원 선택

DB내 장비제원은 사용자가 체크박스를 선택/해제하여 적용할 수 있으며, DB에 추가 등록도 가능합니다.

장비하중

사용장비를 사용자 정의로 지정한 경우 장비 총 하중, 접지길이, 접지폭을 직접 입력합니다.

사용장비를 DB로 지정한 경우에는 선택한 장비제원에 따라 장비하중이 자동으로 입력됩니다.

하중(P)

장비의 총 하중을 입력합니다.

접지길이(a)

장비의 바퀴/궤도 길이를 입력합니다.

접지폭(b)

장비의 바퀴/궤도 폭을 입력합니다.

하중계수

적용 장비의 하중 종류에 따른 하중계수를 선택하거나 직접 입력합니다.

후륜하중

덤프트럭과 같은 바퀴를 이용하는 장비의 하중계수로 0.4 를 적용합니다.

괘도하중

무한괘도와 같은 바퀴를 이용하는 장비의 하중계수로 0.5 를 적용합니다.

사용자정의

사용자가 하중계수를 직접 입력합니다.

장비접지압

장비제원에 입력한 사항에 따라 자동 계산됩니다.

Mat 제원

지지력에 대한 안전율

지지력 산정시 적용할 안전율을 입력합니다.

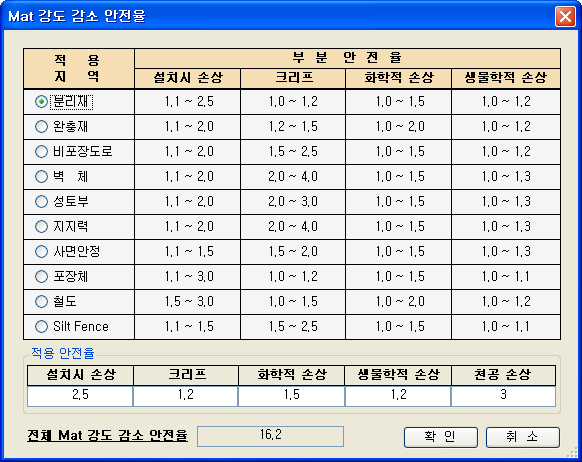

Mat 전체 강도감소 안전율

Mat의 부분안전율을 모두 고려한 전체 강도감소 안전율입니다.

Mat와 수평면이 이루는 각도

저면 Mat가 수평면과 이루는 각도를 입력합니다.

지지력 계수

지지력 산정을 위한 지지력계수 Nc 값을 입력합니다.

최대 인장강도

저면 Mat의 설계인장강도 값을 선택하거나 사용자가 직접 입력합니다.

점착력(C)

연약지반의 점착력을 입력합니다.

다중입력
연약지반 점착력을 일정 간격으로 여러 개 입력할 경우에 사용합니다.

시작값

점착력 초기값을 입력합니다.

증가량

점착력의 증분값을 입력합니다.

증가개수

점착력이 증가되는 총 개수를 입력합니다.

Mat 설치단수

Mat 설치단수를 입력합니다.

다중입력
저면 Mat 설치단수를 일정 간격으로 여러 개 입력할 경우에 사용합니다.

시작값

설치단수 시작값을 입력합니다.

증가량

설치단수 증분값을 입력합니다.

증가개수

설치단수가 증가되는 총 개수를 입력합니다.

Sand Mat(복토두께) 제원

Sand Mat의 제원과 검토하고자 하는 복토 두께를 정의합니다.

단위중량

복토 Mat의 단위중량을 입력합니다.

하중분산각

상부접지하중이 지중에 분산되는 각을 입력합니다.

충격계수

접지되는 장비 제원에 따른 충격계수를 입력합니다.

두께

복토두께를 입력합니다.

다중입력
복토두께를 일정 간격으로 여러 개 입력할 경우에 사용합니다.

시작값

복토두께 시작값을 입력합니다.

증가량

복토두께 증분값을 입력합니다.

증가개수

복토두께가 증가되는 총 개수를 입력합니다.

배수조건

해석종류 'F'의 경우 활성화 되고, 수평배수거리와 복토두께에 따른 통수능 검토시 이용됩니다.

Sand Mat 투수계수(K)

수평배수재(Sand Mat)의 투수계수를 입력합니다.

성토재하시 침하속도(S)

1차 압밀침하량의 침하속도를 입력하고, 일반적으로는 최대 침하속도를 의미합니다.

수평 배수거리(L)

Sand Mat를 통한 수평 배수거리를 입력합니다.
