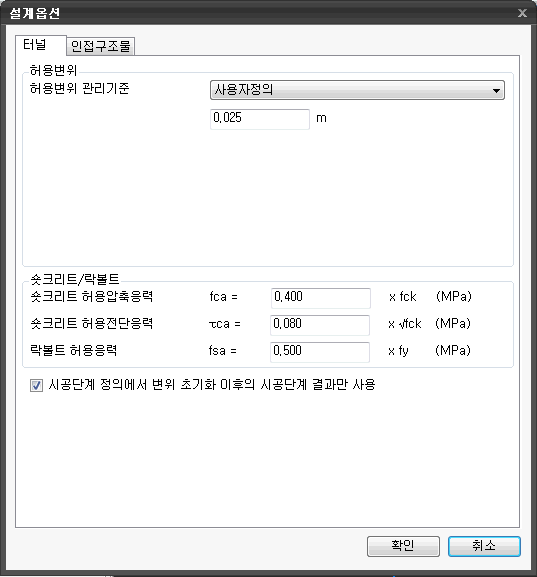

허용변위량을 직접 입력합니다. 일반적인 터널설계에 통용되고 있는 허용변위 기준치는 25~30mm 입니다. 대부분 터널의 안정성 평가는 변위기준보다 터널 작업에 필요한 내공을 확보하고 지보재만 버텨주면 되도록 설계하고 있습니다.

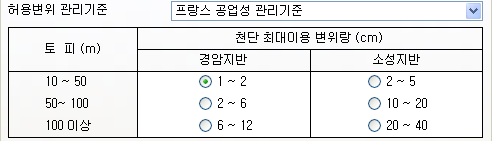

프랑스 공업성의 관리기준은 터널의 단면적이 50~100m3 정도에 대한 터널 천단부의 절대변위를 기준으로 설정하였습니다. 일반적으로 최대허용 변위량은 토피에 따라서 달라지지만 대체로 토피의 1/1,000 정도 입니다. 그러나 최대허용변위량의 결정은 지반의 거동을 충분히 고려하여야 합니다. 1일 최대허용변위량은 막장 통과시에 전체 허용변위량의 1/5 ~ 1/4 정도이고 1주일 경과 후에는 1/20으로 감소하여 최종변위속도는 완전히 수렴하여야 합니다.

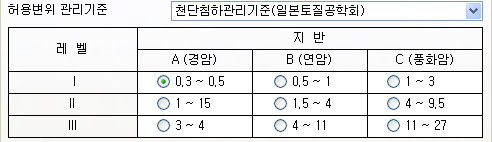

레벨 I

지반은 안정되어 있지만, 이완영역이 발생한계에 달하기 때문에 굴착에 약간 주의를 요함



레벨 II

이완영역이 발생하는 것으로 생각됨



레벨 III

명확하게 이완영역이 발생하기 때문에 시공의 곤란이 예상되므로 굴착공법 및 지보공법 등의 선택에 주의를 요함

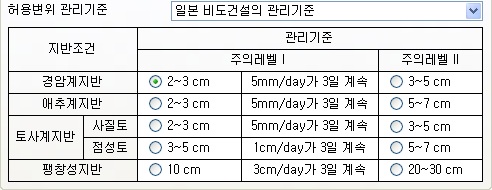

주의레벨 I

계측결과로 현장의 상황을 종합적으로 판단하고 대첵을 결정한다. 계측횟수를 많게 하고 주의해서 시공한다.



주의레벨 II

시공법의 변경, 보조공법의 추가, 지보부재의 추가 등의 대첵을 세운다.

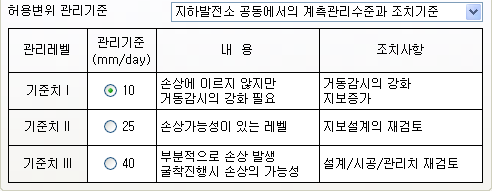

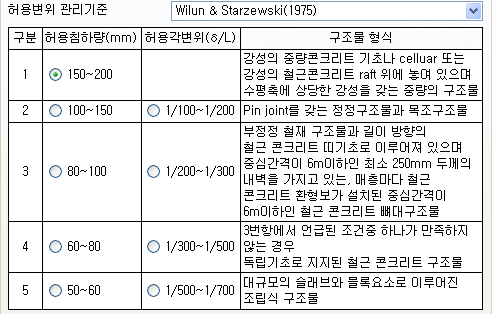

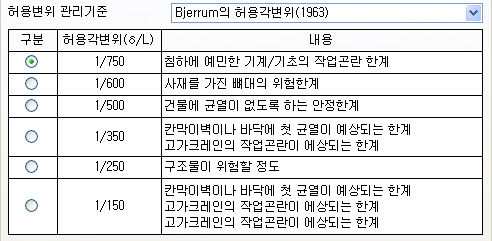

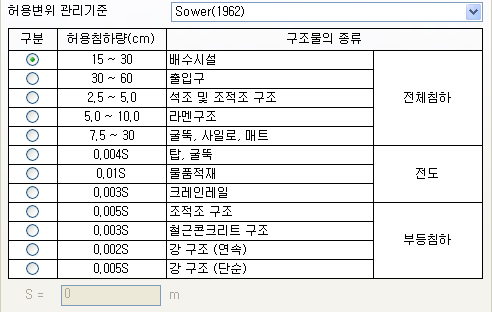

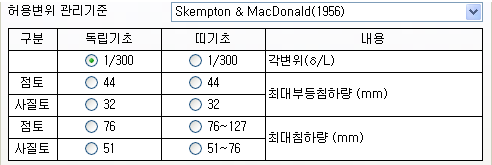

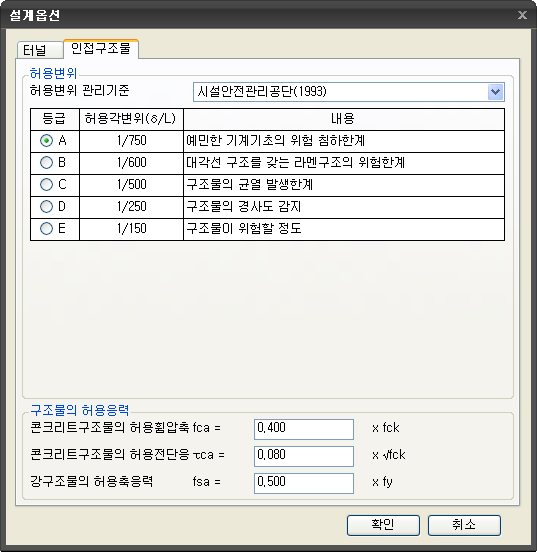

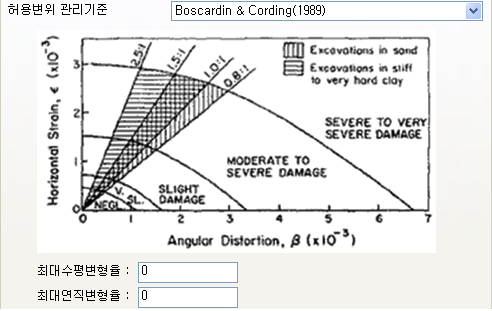

기준치 I

손상에 이르지 않지만 거동감시의 강화필요



기준치 II

손상가능성이 있는 레벨



기준치 III

부분적으로 손상 발생 굴착진행시 손상의 가능성

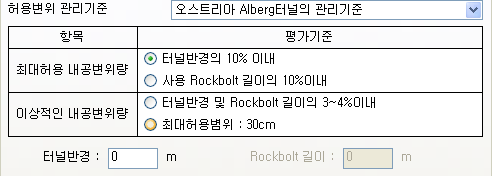

평가기준을 선택하고 활성화된 변수 (터널반경, Rockbolt길이)를 입력하여 허용변위량을 결정합니다.
