SoilWorks

기초작용하중

기능

- 기초판의 도심에 작용하는 하중을 설정합니다.

적용모듈

호출

- 메인메뉴: 기초 > 하중 및 경계 > 기초작용하중

- Command Line : "FoundationLoad" 를 입력합니다.

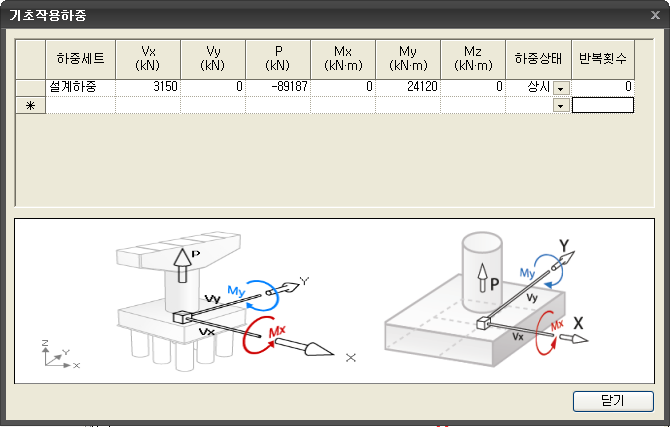

<기초작용하중>

하중세트

기초판에 작용할 하중의 이름을 입력합니다.

FX

교축방향의 수평하중을 입력합니다.

FY

교축직각방향의 수평하중을 입력합니다.

FZ

연직방향 하중을 입력합니다.

MX

교축직각방향의 모멘트를 입력합니다.

MY

교축방향의 모멘트를 입력합니다.

MZ

연직방향 모멘트를 입력합니다.

하중상태

작용하중의 상시/지진시 를 설정합니다.

반복횟수

지진하중에 대한 반복횟수를 입력합니다.

키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
