SoilWorks
보하중
기능
- 보 요소에 하중을 입력하는 경우 활용하는 기능입니다.
- 보 하중은 분포하중 혹은 집중하중으로 입력할 수 있으며, 힘(Force)/모멘트(Moment) 형식으로 입력할 수 있습니다.
- 보 하중은 절점, 요소를 직접 선택하여 할당하며, 선(Curve)에는 할당할 수 없습니다.
적용모듈
터널 |
사면 |
침투 |
기초 |
동해석 |
압밀 |
호출
- 메인메뉴: 하중 & 경계조건 > 하중 > 보하중
- Command Line : "BeamLoad" 를 입력합니다.

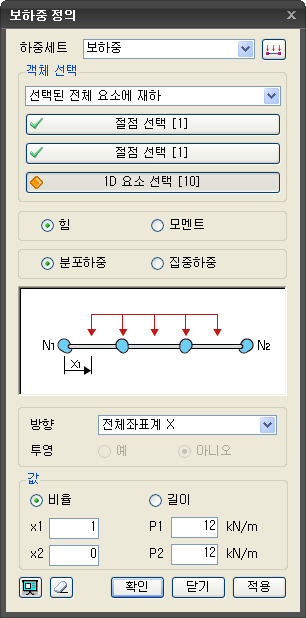

<보하중 정의>
보 하중이 속할 하중세트를 선택합니다. 이름을 입력하면 하중세트가 생성되어 하중으로 등록됩니다.
추가로
하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 하중세트 정의
버튼을 이용합니다.
객체선택
보 하중을 입력할 객체를 선택합니다.
선 상에 하중재하
두 절점을 선택하여 보 하중을 입력합니다. 첫 번째/두 번째 절점을 선택합니다.
선택된 전체 요소에 재하
두 절점과 요소를 선택하여 보 하중을 입력합니다. 첫 번째/두 번째 절점/요소를 선택합니다.
선택된 요소별 재하
요소(Element)를 선택하여 보 하중을 입력합니다.
보 하중의 종류를 선택합니다. (하중의 종류에 따라서 도시되는 그림이 변화하며 활성화되는 입력값이 변경됩니다.)
힘 + 분포하중
x1, x2, P1, P2 모두 활성화 됩니다. 단위계 [F]/[L]
힘 + 집중하중
x1, P1 만 활성화 됩니다. 단위계 [F]
모멘트 + 분포하중
x1, x2, W1, W2 모두 활성화 됩니다. 단위계 [F][L]/[L]
모멘트 + 집중하중
x1, M1 만 활성화 됩니다. 단위계 [F][L]/[L]
방향
보 하중의 방향을 입력합니다.
하중의 종류가 힘인 경우
전체좌표계 X, 전체좌표계 Z, 요소좌표계 x, 요소좌표계 z를 선택할 수 있습니다.
하중의 종류가 모멘트인 경우
전체좌표계 Y만 선택할 수 있습니다.
투영
보하중을 하중재하구간의 전체 보요소에 재하할 것인지, 하중작용방향의 수직선상에 투영된 길이에 대해 재하할 것인지를 지정합니다. 이 기능은 객체선택 방식이 "선 상에 하중재하" 와 "선택된 요소별 재하" 인 경우에만 활성화 됩니다.
예
보하중을 하중작용방향의 수직선상에 투영된 하중재하구간 길이에 대해 재하할 경우 선택합니다.
아니오
보하중을 하중재하구간의 전체길이에 대해 재하할 경우 선택합니다.
값
보하중의 크기를 입력합니다.
비율 / 길이
하중의 재하위치를 하중재하구간길이에 대한 상대비율 또는 절대(실제)길이로 선택할 수 있습니다.
x1
보하중이 시작되는 지점의 위치를 입력합니다.
x2
보하중이 끝나는 지점의 위치를 입력합니다.
P1
보하중이 시작되는 지점에서의 하중의 크기를 입력합니다.
P2
보하중이 끝나는 지점에서의 하중의 크기를 입력합니다.
미리보기를 클릭하여 하중의 생성을 확인할 수 있습니다.
대화상자가 초기
상태로 전환됩니다.
클릭하는 경우
하중이 생성된 후 대화상자가 종료됩니다.
키보드의 ESC를
클릭하는 경우 대화상자는 종료됩니다.
클릭하는 경우
하중이 생성된 후 다시 첫 번째 절점 선택 상태로 전환됩니다.
* 보 하중이 분포하중 타입인 경우 첫번째 지점의 하중값인 P1과 마지막 지점의 하중값인 P2로 구성되며 P1=P2인 경우 하중은 등분포이며, P1≠P2인 경우 선형분포 형태의 하중으로 입력됩니다. 보 하중이 집중하중인 타입인 경우에는 P1, M1만 입력합니다.
* 보 하중은 전체좌표계(Global) 방향 혹은 요소좌표계(Local) 방향으로 입력할 수 있습니다. 전체좌표계(Global) 방향으로 하중을 입력하는 경우 +(→,↑), -(←,↓)이며, 모멘트의 경우 시계방향이 +입니다. 하중의 방향을 요소좌표계(Local)로 선택한 경우 요소좌표계방향을 기준으로 입력됩니다.

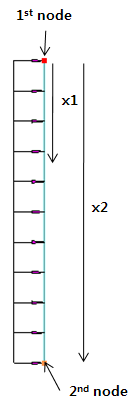

* 첫 절점과 끝 절점을 선택한 후 x1의 길이, x2의 길이와 각각의 하중크기를 입력하여 생성합니다. x1, x2의 길이는 비율로 입력하거나 절대길이로 입력할 수 있습니다.
