기초형식

기능설명

- 직접기초 및 말뚝기초의 지지력산정을 위한 기초형식/형상을 정의합니다. 기초판의 크기, 말뚝의 종류 및 말뚝의 배치를 설정합니다.

적용모듈

터널

사면

침투

기초

동해석

압밀

호출방법

- 메인메뉴: 기초 > 모델 > 기초형식

- Command Line : "FoundationInfo" 를 입력합니다.

일반

입력할 기초형식의 이름을 설정합니다.

이름

사용자가 작성할 기초형식의 이름을 설정합니다.

형식

사용자가 작성할 기초형식을 설정합니다. 직접기초, 말뚝기초(Single), 말뚝기초(Group) 중에서 선택할 수 있습니다.

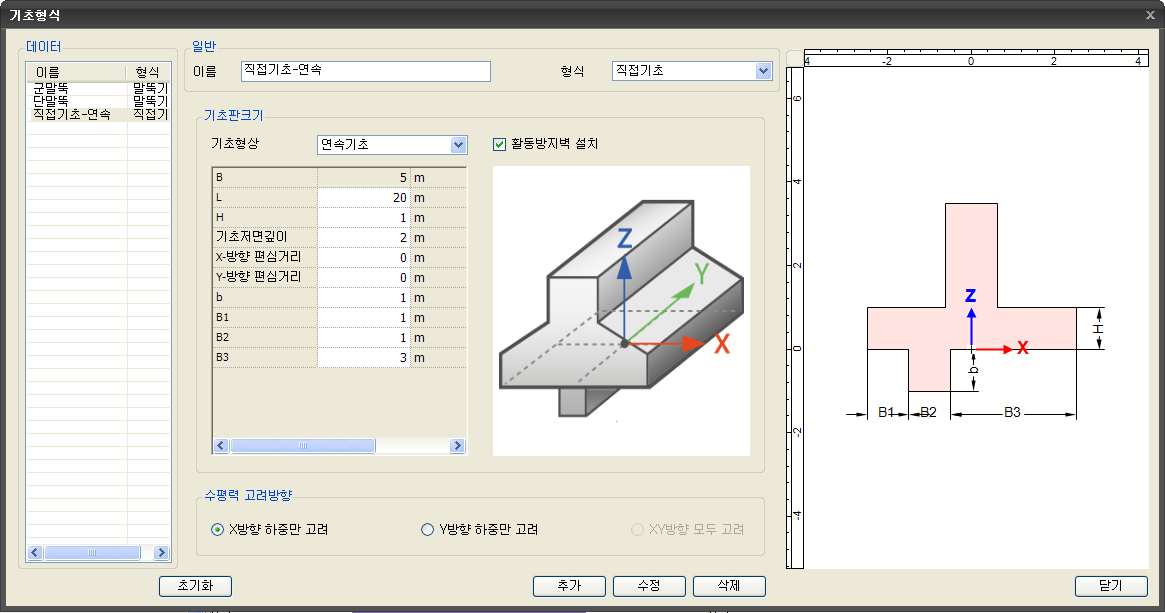

<기초형식-직접기초>

직접기초

직접기초의 형상 및 크기를 지정합니다.

기초판 크기

기초형식중 기초판의 정보를 입력합니다.

기초형상

연속기초/원형기초/사각형기초 형상을 선택 합니다. 활동방지벽 설치여부를 결정할 수 있습니다.

기초판의 폭을 입력합니다.

기초판의 길이를 입력합니다.

기초판의 두께를 입력합니다.

기초저면깊이

기초판 바닥의 심도를 입력합니다. (GL.- 의 값으로 입력되므로 지중일 경우"+ 값", 지상 돌출일 경우 "- 값"으로 입력)

직접기초는 "- 값" 입력 시 지지력을 계산할 수 없습니다.

X방향 편심거리

기초판의 X방향 편심거리를 입력합니다.

Y방향 편심거리

기초판의 Y방향 편심거리를 입력합니다.

b (활동방지벽 설치에 체크시 활성화)

활동방지벽 높이를 입력합니다.

B1 (활동방지벽 설치에 체크시 활성화)

활동방지벽을 기준으로 기초판 좌측 폭을 입력합니다.

B2 (활동방지벽 설치에 체크시 활성화)

활동방지벽의 폭을 입력합니다.

B3 (활동방지벽 설치에 체크시 활성화)

활동방지벽을 기준으로 기초판 우측 폭을 입력합니다.

전체 기초폭은 B1+B2+B3로 자동 계산 됩니다.

수평력 고려방향

경사하중을 고려할 경우 어느 축방향의 수평력으로 하중경사를 계산할지 설정합니다.

X방향 하중만 고려

기초작용하중에 입력된 수평력중 X방향 하중을 이용하여 하중경사를 계산합니다.

Y방향 하중만 고려

기초작용하중에 입력된 수평력중 Y방향 하중을 이용하여 하중경사를 계산합니다.

XY방향 모두 고려

X, Y 수평력중 절대값으로 큰 값을 고려하여 하중경사를 계산합니다. 활동방지벽 설치시에는 비활성화 됩니다.

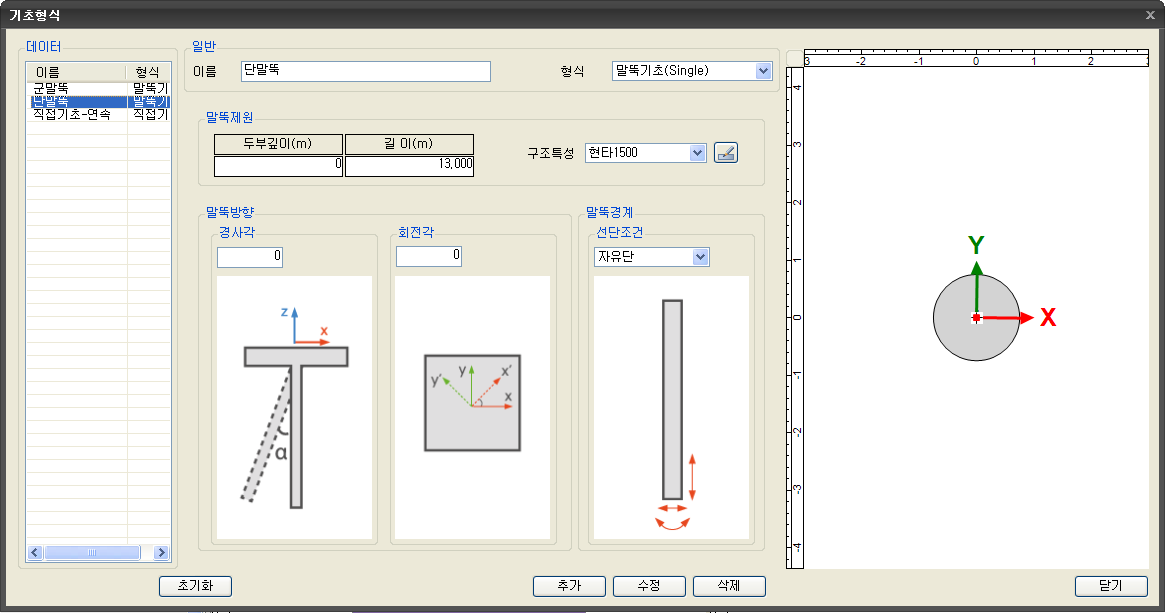

<기초형식-말뚝기초Single>

말뚝기초(Single)

단일 말뚝기초의 형상 및 크기를 지정합니다.

말뚝제원

말뚝 구조특성및 길이를 입력합니다.

두부깊이

지표면을 기준으로 말뚝두부의 위치를 설정합니다. GL.- 의 값으로 입력되므로 지중일 경우"+ 값", 지상 돌출일 경우 "- 값"으로 입력합니다.

말뚝길이

말뚝의 전체길이를 입력합니다.

구조특성

말뚝의 종류를 선택합니다.

말뚝방향

말뚝의 배치각도를 설정합니다.

경사각

X-Z평면에서 말뚝의 기울기를 입력합니다. -90 ~ 90도 사이의 수치를 입력합니다.

회전각

X-Y평면에서 말뚝의 회전각을 입력합니다. -360 ~ 360도 사이의 수치를 입력합니다.

말뚝경계

말뚝 두부의 경우 고정단으로 설정되어 있으며 말뚝 선단에 대하여 자유단, 힌지단, 고정단중에 선택할 수 있습니다.

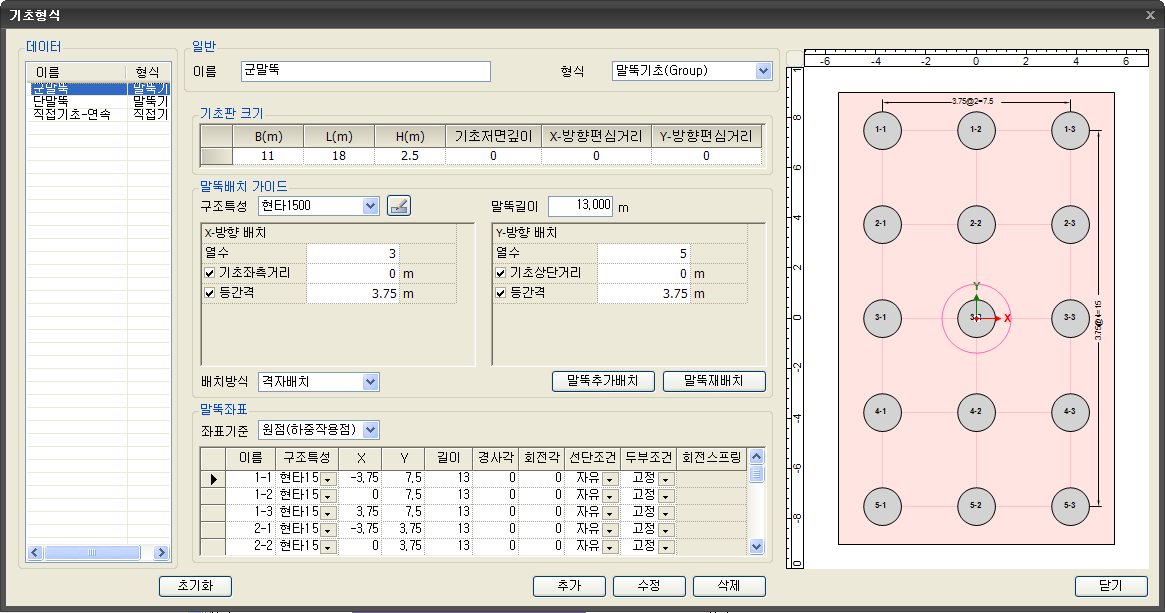

<기초형식-말뚝기초Group>

말뚝기초(Group)

군말뚝의 기초판 크기 및 말뚝배치를 설정합니다.

말뚝배치 가이드

말뚝의 배치를 설정합니다.

구조특성

기초판에 배치할 말뚝의 종류를 선택합니다.

말뚝길이

말뚝의 길이를 입력합니다.

X방향 배치

기초판에서 말뚝의 X방향 배치정보를 입력합니다.

열수

기초판의 X방향으로 배치될 말뚝의 개수를 입력합니다.

기초 좌측거리

기초판의 좌측 끝단에서 첫 번째 말뚝의 중심까지의 거리를 입력합니다. 체크하지 않을 경우 기초판 X방향 중심부터 말뚝을 배치합니다.

등간격

말뚝이 등간격 배치일 경우 등간격 값을 입력합니다. 체크하지 않을 경우 좌측부터 말뚝의 열간 간격을 입력합니다.

Y방향 배치

기초판에서 말뚝의 Y방향 배치정보를 입력합니다.

열수

기초판의 Y방향으로 배치될 말뚝의 개수를 입력합니다.

기초 상단거리

기초판의 위 끝단에서 첫 번째 말뚝의 중심까지의 거리를 입력합니다. 체크하지 않을 경우 기초판 Y방향 중심부터 말뚝을 배치합니다.

등간격

말뚝이 등간격 배치일 경우 등간격 값을 입력합니다. 체크하지 않을 경우 좌측부터 말뚝의 열간 간격을 입력합니다.

배치방식

말뚝의 배치 형식을 설정합니다. (격자배치, 지그재그배치1, 지그재그배치2 로 구성되어 있습니다.)

말뚝추가배치

말뚝배치 가이드의 설정에 따라 추가적인 말뚝을 생성합니다.

말뚝재배치

기존에 생성된 말뚝을 삭제하고 말뚝배치 가이드의 설정에 따라 말뚝을 재생성합니다.

말뚝좌표

배치된 말뚝 각각에 대한 좌표 길이 경사각이나 회전각과 선단 및 두부경계조건을 설정합니다. 말뚝이 배치된 X, Y 좌표 및 말뚝의 길이와 제원은 말뚝배치 가이드에서 생성 및 설정된 값이 자동으로 입력되며 말뚝의 경사각과 회전각은 기본 "0" 으로 입력되어 있으므로, 다른 각도를 설정할 경우 직접 입력해야 합니다. 말뚝의 선단조건 및 두부조건은 기본 선단조건-자유, 두부조건-고정으로 설정되어 있습니다.

좌표기준

기초판에 배치된 말뚝의 XY좌표의 기준 위치를 설정합니다.

원점(하중작용점)

기초의 도심점(중앙점)을 기준으로 말뚝들의 좌표값이 설정됩니다.

기초좌측하단

기초판의 좌측하단을 기준으로 말뚝들의 좌표값이 설정됩니다.

말뚝좌측하단

배치된 말뚝의 최하단에 위치한 말뚝의 중심으로부터 말뚝의 좌표값이 설정됩니다.

대화상자가 초기화 상태로 전환됩니다.
