SoilWorks

특성윈도우 > 컨투어

기능

- 컨투어 그리기에 대한 상세 항목을 지정합니다.

적용모듈

호출

- 특성윈도우 > 컨투어

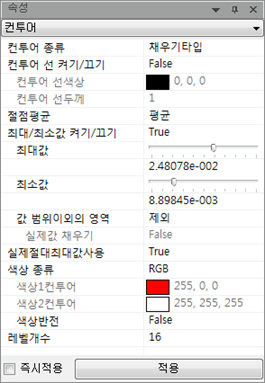

<컨투어>

컨투어 종류

채우기타입

해석결과 컨투어를 채우는 형식으로 표현합니다.

선타입

해석결과 컨투어를 선 형식으로 표현합니다.

컨투어 선 켜기/끄기

컨투어 선을 출력할 것인지 여부를 지정합니다.

컨투어 선색상

컨투어 선의 색상을 지정합니다.

컨투어 선두께

컨투어 선의 두께를 지정합니다.

절점평균

요소의 절점 결과를 출력하는 방식을 선택합니다. '평균', '최대값', '최소값', '절대최대값', '절대최소값'을 선택할 수 있습니다.

최대/최소값 켜기/끄기

컨투어의 최대/최소값을 지정할지 여부를 선택합니다.

최대값

컨투어의 최대값을 지정합니다.

최소값

컨투어의 최소값을 지정합니다.

값 범위이외의 영역

최대/최소값을 벗어나는 영역의 표시 방법을 선택합니다.

제외

최대/최소값을 벗어나는 영역은 표시하지 않습니다.

채우기타입

최대값을 벗어나는 영역은 최대값 컨투어로 최소값을 벗어나는 영역은 최소값 컨투어로 표시합니다.

실제값 채우기

값 범위이외 영역이 채우기타입일 경우 실제값으로 채울지 여부를 선택합니다.

실제절대최대값사용

실제 출력되는 최대값을 기준으로 출력할지 여부를 선택합니다.

색상 종류

컨투어 색상 종류를 지정합니다.

RGB

RGB 3원색에서 비롯된 색상을 사용합니다.

회색모드

회색계열의 색을 사용하여 흑백으로 컨투어를 출력합니다.

단일색상 그래디언트

'색상1컨투어'에서 지정한 색상에서 흰색까지 해당하는 색상으로 출력합니다.

두색상 그래디언트

'색상1컨투어'와 '색상2컨투어'에서 지정한 색상으로 그래디언트 효과를 주어 출력합니다.

두 색상 반복

'색상1컨투어'와 '색상2컨투어'에서 지정한 색상을 반복하여 컨투어를 출력합니다.

색상 반전

컨투어 색상 순서를 반대로 출력합니다.

레벨 개수

컨투어에 사용되는 색상 개수를 지정합니다.

즉시적용

상세 항목에서 변경한 사항이 결과정보에 즉시적용됩니다.

적용

상세 항목에서 변경한 사항을 결과정보에 적용합니다.
