SoilWorks
구조특성
기능
- 수치해석을 수행하기 위해 구조재료의 물성을 정의하기 위한 기능입니다.
- 선으로 표현되는 구조요소의 재질을 입력하는 경우 재료의 물성인 재질과 동시에 단면정보를 입력해야 합니다. (Geogrid, Interface요소 제외)
적용모듈
터널 |
사면 |
침투 |
기초 |
동해석 |
압밀 |
호출
-
메인메뉴: 모델 > 재질속성 > 구조특성
- 모델정보 - Context Menu 호출 (선 객체, 혹은 요소망세트 상에서 Context Menu 호출 시)
- 작업트리 - Context Menu 호출 (작업트리 > 재질속성 > 구조특성 에서 Context Menu 호출 시)
- Command Line : "StructuralProperty" 를 입력합니다.
<구조부재특성 정의>
데이터
입력된 구조부재특성이 표시됩니다. 데이터를 선택해 수정할 수 있습니다.
일반
ID
재료특성 데이터의 번호가 표시됩니다. 사용자가 재료특성을 정의하는 순서대로 번호가 부여됩니다.
이름
재료특성 데이터의 이름을 입력합니다.
부재종류
구조부재의 종류를 선택합니다. 선택한 모듈에 따라서 선택할 수 있는 모델종류가 다르며, 선택한 부재종류에 따라서 입력하는 물성도 변경됩니다.
터널 모듈 |
Beam Truss Embedded Truss Rock Bolt Nail Anchor Interface Pile Spring Elastic Link Rigid Link Geogrid |
국가표준
공칭규격을 정의합니다.
수평간격
구조부재의 길이방향 설치간격을 정의합니다.
단면
부재종류에서 선택한 구조재료의 단면을 지정합니다. 단면의 특성은 우측의 단면정보 탭에서 수정합니다.
형상
단면 형상을 선택합니다.
* Beam
: Round / Rectangle / Pipe / Box / H / T / Sheet Pile / Circle-H
/ USER
* Truss / Embeded Truss
: Round / Rectangle / Pipe / Box / H / T / Rebar / Strand / USER
* Pile : Round / Rectangle
/ Pipe / Box / H / Sheet Pile / Circle-H / USER
* Rock Bolt : Rebar
* Nail : Rebar
* Anchor : Strand
부형상
형상이 Sheet Pile 일경우만 활성화 되며 세부 단면형상을 선택합니다.
(U Type / Box Type / Alternate Box Type / Alternate Double Box Type / Composite Type 1 / Composite Type 3 / Wide Z Type / Wide U Type / Wide Box Type)
경사단면
체크하면 변화하는 단면 형상을 입력할 수 있습니다. Sheet Pile과 Circle-H 을 제외한 나머지 형상에서만 활성화 됩니다.
단면
구조재료의 단면 크기를 입력합니다. 경사단면 옵션에 체크할 경우 단면-1 과 단면-2 로 변경되며 변화하는 단면 형상을 입력할 수 있습니다.
단면정보
선택한 부재종류와 단명 형상에 따라서 치수를 입력합니다. 그림을 참고하여 치수를 입력하면 강성계산은 자동으로 실행되며 직접 입력해야하는 강성도 존재합니다.
재질
선택한 부재종류와 단명 형상에 따라서 재질과 등급을 선택합니다. 세부 물성은 우측의 재질정보 탭에서 수정합니다.
재질정보
선택한 구조재료(콘크리트, 강재, 사용자정의 등)의 재질정보를 수정합니다.

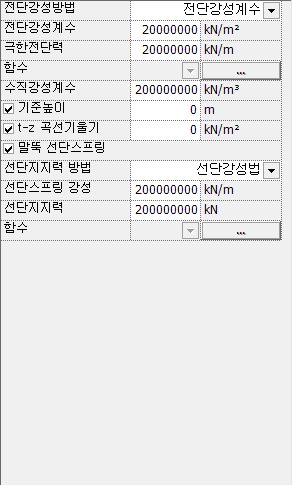

말뚝 주변마찰강성
부재종류가 Pile일 경우에만 활성화되는 항목으로 말뚝의 세부 물성을 입력합니다.

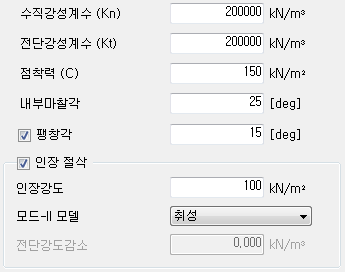

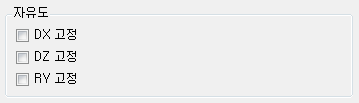

강성
부재종류에서 선택한 구조재료의 강성을 지정합니다.
대화상자가 초기화 상태로 전환됩니다.
클릭하는 경우 새로운 구조부재특성이 추가됩니다.
클릭하는 경우 작성된 구조부재특성이 변경됩니다.
클릭하는 경우 작성된 구조부재물성이 삭제됩니다.
키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
