민감도결과

기능

- 민감도 결과를 결과 그래프로 확인하는 기능입니다.

적용모듈

호출

- 메인 메뉴: 결과 > 통계결과 > 민감도결과

- Command Line : "Staticresultsensmanager" 를 입력합니다.

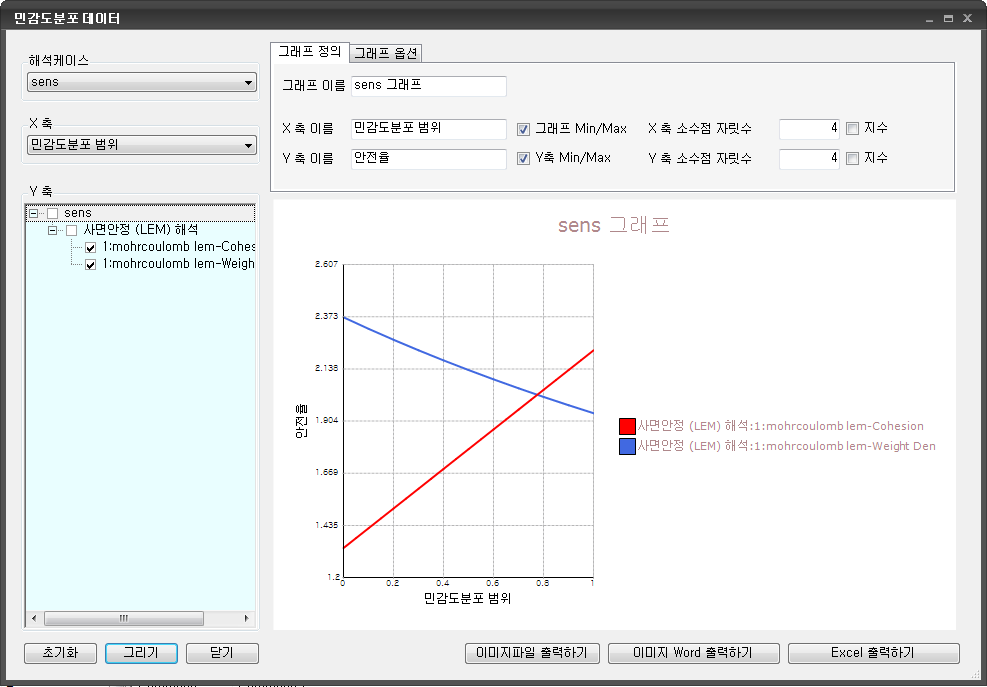

<민감도결과 그래프>

해석케이스

LEM 해석 중 민감도해석을 수행한 케이스를 선택합니다.

X축

민감도 범위입니다.

Y축

결과 그래프의 수직축에 나타낼 출력함수를 정의합니다. 체크된 함수 모두 결과 그래프로 출력됩니다.

그래프 정의

결과 그래프의 제목을 입력하거나, 좌표축의 출력 형태를 지정합니다.

그래프 이름

그래프의 이름을 입력합니다.

X축 이름

그래프의 X축 이름을 입력합니다.

Y축 이름

그래프의 Y축 이름을 입력합니다.

X축 소수점 자릿수

X축 소수점 자릿수를 지정하고, 지수 옵션을 체크하면 지수형식으로 그래프를 출력합니다.

Y축 소수점 자릿수

Y축 소수점 자릿수를 지정하고, 지수 옵션을 체크하면 지수형식으로 그래프를 출력합니다.

이미지 Word 출력하기

사용자가 지정한 함수 그래프의 이미지파일을 워드(Word)파일로 출력합니다.

Excel 출력하기

사용자가 지정한 함수의 데이터 정보와 그래프 결과를 엑셀(Excel)파일로 출력합니다.

대화상자가 초기화 상태로 전환됩니다.

Y축에서 클릭한 함수 그래프를 그려줍니다.

클릭하거나, 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

그래프 그리기한 함수를 이미지파일로 출력합니다. 2개 이상 선택된 함수는 1개 함수별로 이미지파일이 출력되고, 전체가 그려진 함수가 추가로 출력됩니다.
