SoilWorks
지지력검토
기능설명
- 직접기초 및 말뚝기초의 지지력산정을 위한 설계기준 및 산정식들의 계수값을 설정합니다.
- 지지력 산정을 위한 설계기준은 구조물기초 설계기준, 철도교 설계기준, 도로교 설계기준에 준하여 제공합니다.
적용모듈
터널 |
사면 |
침투 |
기초 |
동해석 |
압밀 |
호출방법
- 메인메뉴: 기초 > 해석 및 보고서 제어 > 지지력검토
- Command Line : "BearingPowerCheck" 를 입력합니다.
직접기초
직접기초의 안정성 검토를 위한 설계기준 및 각종 산정식들의 적용을 설정하며 그에 해당하는 계수값을 정의합니다.
대화창 내의 체크박스에서 체크된 항목들에 대해 검토를 수행합니다.
<지지력검토-직접기초>
구조물기초설계기준
구조물 기초 설계기준(2009.03) 에 의한 직접기초 안정성을 검토합니다.
기초 침하량 검토
변형영향계수에 의한 방법을 이용하여 침하량 산정시간에 입력된 값으로 탄성침하량을 계산합니다.
철도교설계기준
철도교 설계기준(2004) 에 의한 직접기초 안정성을 검토합니다.
변형계수 E0의 측정방법
탄성이론에 의한 침하량 산정시 지반반력 추정계수 산정을 위한 변형계수 측정방법을 설정합니다. 평판재하시험, 공내재하시험, 탄성계수, 표준관입시험을 선택할 수 있습니다.
도로교설계기준
도로교 설계기준(2008) 에 의한 직접기초 안정성을 검토합니다.
말뚝기초
말뚝기초의 안정성 검토를 위한 설계기준 및 각종 산정식들의 적용을 설정하며 그에 해당하는 계수값을 정의합니다.
대화창 내의 체크박스에서 체크된 항목들에 대해 검토를 수행합니다.
<지지력검토-말뚝기초>
구조물기초설계기준
구조물 기초 설계기준(2009.03) 에 의한 말뚝기초 안정성을 검토합니다.
암반지지 현장타설 말뚝의 소켓 상태
암반지지 현장타설 말뚝의 경우 소켓의 거칠기를 설정할 수 있습니다.
- FHWA : 매끈한소켓, 거친소켓
- 캐나다 기초 매뉴얼 : 매끈한소켓, 중간소켓, 거친소켓
철도교설계기준
철도교 설계기준(2004) 에 의한 말뚝기초 안정성을 검토합니다.
현장타설말뚝 시공시 벤토나이트 사용여부
현장타설말뚝 시공시 벤토나이트 사용여부를 설정(미사용/사용)할 수 있습니다.
도로교설계기준
도로교 설계기준(2008) 에 의한 직접기초 안정성을 검토합니다.
검토가이드
기초형식별 기준서별 검토항목에 대한 계산식, 테이블및 그래프를 제공합니다. 체크박스에 체크된 항목에 대해 검토가이드에 체크시 상세내역이 트리형식으로 출력되며 트리에서 선택한 항목에 대해 상세가이드가 출력됩니다.
해석 및 설계를 마친 후 제공되는 기능입니다. 지지력 검토의 테이블 입력항목을 변경하여 지지력을 재검토 할 경우 사용되며, 해석 후 결과테이블에서 변경되는 지지력을 실시간으로 확인합니다.
테이블 입력항목(지지력검토 추가 파라미터)
지반물성 및 기초형식에 따라 지지력검토에 필요한 추가 파라미터를 입력합니다. 하단의 검토가이드를 통해 추가파라미터 산출근거를 확인할 수 있습니다.
주면 마찰력 고려여부
각 지층의 주면 마찰력 고려를 설정합니다.
배수전단저항각
구조물 기초 설계기준의 점성토의 주면 마찰력 산정식 중 β계수법(유효응력 해석법)에 의한 산정식중 교란된 점토가 재압밀 된 후의 배수 전단저항각 입니다.
과압밀비
구조물 기초 설계기준의 점성토의 주면 마찰력 산정식 중 β계수법(유효응력 해석법)에 의한 산정식중 과압밀 점토의 과압밀 비
fs=C'r+Kσ'vtanΦ'r |
여기서, C'r : 교란된 점토가 재압밀된 후의 점착력 Φ'r : 교란된 점토가 재압밀된 후의 배수전단저항 σ'v : 마찰력이 작용하는 지층의 평균 유효상재압 |
K=K0=1-sinΦ'r (정규압밀 점토) =(1-sinΦ'r) OCR : 과압밀비
C'r 값은 일반적으로 0이므로 fs = Kσ'vtanΦ'r = βσ'v β = KtanΦ'r |
|
(과압밀 점토)
αp, Lf
도로교 설계기준의 N<50인 토사지반에 적용 가능한 지지력 공식 요약에서 "건축기초구조설계지침“의 타입말뚝의 경우 점성토에 대한 주면 마찰력 계수값 입니다.
설계기준 범위값들은 다음과 같습니다.
αp : 0.5~1.0 , Lf : 0.7 ~ 1.0
토압계수(ks)
구조물 기초 설계기준의 정역학적 지지력 공식중 사질토의 주면 마찰력 산정을 위한 토압계수 값입니다.
[해설 표 5.2.7말뚝주면마찰력 산정을 위한 토압계수, Ks ]
말뚝형태 |
토압계수Ks |
|
느슨한 모래 |
촘촘한 모래 |
|
타입 H 말뚝 |
0.5 |
1.0 |
타입치환말뚝 |
1.0 |
1.5 |
타입치환쐐기형말뚝 |
1.5 |
2.0 |
타입사수말뚝 |
0.4 |
0.9 |
굴착말뚝(B≤1500mm) |
0.7 |
|

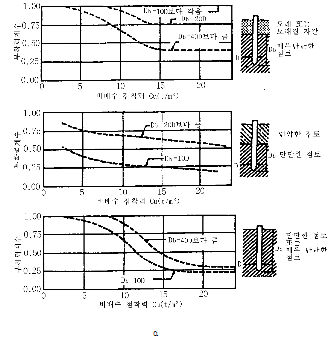

부착력계수, Tomlinson (α)
① 점성토 지반에 시공된 타입말뚝의 주면 마찰력
가. α방법 (전응력에 근거 )
fi = αㆍcu cu : 점성토의 비배수 점착력(kN/m2) |
|
소성지수(PI)
철도교 설계기준의 점성토의 주면 마찰력 산정식 중 β계수법(유효응력 해석법)에서의 그래프값 범위 설정을 합니다.
나. β방법(유효응력에 근거)
fi = βㆍp'v |
p'v : 유효연직응력 |
|
|
사질토 밀도
[표 7.4.2 사질토 지반에 설치된 현장타설말뚝의 선단 극한지지력 (P575)]
제안자 |
선단 한지지력(kN/m2) 공식 |
Touma 와 Reese (1974) Quiros 와 Reese (Db<10D 일때만 적용) |
느슨한 사질토 : qd = 0 약간 촘촘한 사질토 : qd = k/1,500 매우 촘촘한 사질토 : qd = k/3,800 Dp≥500mm : k = 0.002Dp Dp<500mm : k = 1 |
부주면 마찰력계수(β)
구조물 기초 설계기준의 부주면 마찰력 산정을 위한 계수값 입력
점토와 사질토의 장기거동 해석-β계수법
Qna = fnㆍA s = βσ'vㆍAs
여기서,
σ'v : 마찰력이 작용하는 지층의 평균 유효상재압
β : 유효응력계수(아래 표 참조)
[해설 표 5.2.13 β값의 대표치, (p333)]
토질 |
β |
점토 |
0.20 ~ 0.25 |
실트 |
0.25 ~ 0.35 |
모래 |
0.35 ~ 0.50 |
선단부 경험계수(Cp)
[구조물기초설계기준]말뚝의 침하량공식에서 타입말뚝과 굴착말뚝의 선단부에 가해지는 하중에 대한 참하량계산시 흙의 종류와 말뚝시공법에 대한 경험계수(Cp) (해설 표 5.2.14참조)
[해설 표 5.2.14 Cp 값, p341]
흑의종류 |
타입말뚝 |
타입말뚝 |
모래 |
0.02 ~ 0.04 |
0.09 ~ 0.18 |
점토 |
0.02 ~ 0.03 |
0.03 ~ 0.06 |
실트 |
0.03 ~ 0.05 |
0.09 ~ 0.12 |
검토말뚝
말뚝기초의 안정성 검토를 수행할 말뚝을 선택합니다. 사용자 정의를 통해 검토말뚝을 직접 선택할 수 있습니다.
<지지력검토-검토말뚝>
데이터
사용자가 작성한 기초형식의 목록이 보여집니다.
기초별 검토말뚝
데이터에서 선택한 기초형식의 구성 말뚝들에 대한 지지력 검토 대상 말뚝을 선정합니다.
기초형식
데이터에서 선택한 기초형식의 이름이 나타나며, 선택된 기초형식의 구성 말뚝들이 리스트로 보여집니다.
자동선별
말뚝선택의 체크선택이 비활성화 되고 자동으로 말뚝의 길이별, 경사별로 대효형식을 만들어서 검토말뚝으로 선별합니다.
사용자 정의
사용자가 검토하고자 하는 말뚝을 직접 선택합니다.
클릭하는 경우 적용한 설정한 지지력 및 말뚝의 검토항목이 저장된 후 대화상자가 종료됩니다.
키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
