SoilWorks

요소생성

기능

- 사용자가 수동으로 1D / 2D 요소를 생성하는 경우 활용하는 기능입니다.

- 요소생성을 통해 1D (보, 트러스, 매립형 트러스, 지오그리드) 2D (평면변형률, 삼각형, 사각형)요소를 사용자가 직접 생성할 수 있습니다.

- 사용자가 수동으로 요소망을 생성하는 경우 요소는 저차요소만을 생성할 수 있으며, 요소생성 후 편집기능을 통해 고차요소로 변경할 수 있습니다. 수동으로 요소를 생성하는 경우에는 별도의 기하형상(Curve, Surface)을 선택하지 않고 직접 View상에서 위치를 지정하여 생성합니다.

적용모듈

호출

- 메인메뉴: 모델 > 요소 > 요소생성

- Command Line : "CreateElement" 를 입력합니다.

<요소생성>

요소망세트

요소망 세트의 이름을 입력합니다. 추가로 요소망세트를 입력하거나 수정, 삭제가 필요한 경우 우측의 요소망세트 정의 버튼을 이용합니다.

요소타입

모델정보 상에서 직접 생성할 요소의 종류를 선택합니다.

(보요소 / 트러스요소 / 임베드디 트러스요소 / 지오그리드 / 삼각형요소 / 사각형요소)

구조특성

해당 요소의 구조재질을 선택합니다. 추가로 구조부재특성을 입력하거나 수정, 삭제가 필요한 경우 우측의 구조부재특성 정의 버튼을 이용합니다. (모델 > 재질속성 > 구조재질을 호출합니다.)

절점연결

Specify first point, Specify next point

요소를 생성할 좌표를 지정합니다.선택한 요소의 종류에 따라서 순차적으로 전환됩니다.

대화상자가 초기화 상태로 전환됩니다.

키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

참고사항

* 선 요소(Beam, Truss, Embedded Truss, Geogrid)의 경우 두 점을 선택한 후 해당 물성을 선택(입력되어 있지 않은 경우 입력)하여 생성합니다. 하나의 요소가 여러 절점에 걸쳐있는 경우 반복선택하여 요소를 생성합니다.

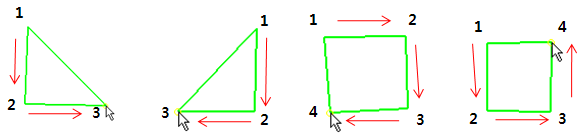

* 삼각형 요소는 순차적으로 세 절점, 사각형 요소는 네 절점이 생성될 위치를 지정하여 생성합니다. 절점을 선택할 때 시계방향, 반시계 방향의 구분은 없습니다.

* 사용자가 직접 요소를 생성하는 경우 절점 / 요소번호는 입력된 번호 다음번호부터 생성됩니다.

* 새로운 요소 생성시 인접 절점과의 거리가 1-0005 이하인 경우 절점들은 병합됩니다.
